PESTAÑA DE INFORMACIÓN TEMÁTICA

La pestaña de información temática recoge la información sobre los atributos temáticos asociados a la base cartográfica.
Su contenido recoge las especificaciones del CEN (ENV 12657) pero adopta mayoritariamente las indicaciones del capítulo Entity and Attribute Information del estándar norteamericano de Metadatos (CSDGM) y también toma en consideración la sección MD_ContentInformation del estándar ISO 19115 de metadatos (sección optativa).

Pestaña de información temática
Pestaña de información temática.

El contenido de esta pestaña varía en función del modelo de datos y del formato del fichero de metadatos; así por ejemplo, en XML podemos encontrar que no existe en absoluto, en cambio si estamos editando metadatos en algunos de los formatos de MiraMon, siempre existirá la información temática de la base.

En el caso de las bases vectoriales estructuradas se parte de la tabla principal; aquella que relaciona de forma única los objetos gráficos con la base de datos de atributos. Se definen las propiedades de esta tabla y de todos sus campos. Es posible que algún campo esté enlazado con una o más tablas de las cuales también hay que definir las propiedades y los campos (salvo que estén definidos en ficheros REL distribuidos).

En el caso de una base de tipo raster, y de bases vectoriales no estructuradas, los atributos temáticos son los propios valores del raster o de cada objeto vectorial. En ambos casos los atributos primarios de los objetos están en el propio fichero gráfico y no en una tabla externa. Las características de estos valores y atributos pueden ser explicadas en los metadatos (nombre descriptivo de qué son, tratamiento de las variables, errores, etc).
Se asimila conceptualmente cada imagen (banda) o cada vector no estructurado a un campo de una base de datos que contendría un valor para cada objeto (píxel en el caso de rasters y punto, línea o polígono en el caso de vectores no estructurados). Por esta razón las características de los rasters y de los vectores no estructurados (formato de los datos, calidad,...) se encuentran en esta pestaña.

Esta filosofía permite introducir el concepto de fichero de metadatos único para una imagen multibanda (o capa multibanda) que hay que pensar como una base de datos con tantos campos como bandas la forman. Hay que destacar que para poder crear un fichero de documentación de una imagen multibanda todas las bandas deben tener el mismo sistema de referencia espacial.

En este contexto, las informaciones de cada una de las bandas serían las informaciones de los campos de la base de datos y, en cambio, las informaciones propias de la imagen multibanda (conjunto de todas las bandas) serían las de la tabla de la base de datos. El paralelismo entre las dos estructuras de atributos es alto pero no perfecto ya que, por ejemplo, muchas de las propiedades de los campos de una base de datos vectorial no se tienen que definir en los metadatos ya que muchas de sus propiedades se encuentran definidas en la cabecera del fichero de la base de datos. En cambio para una banda hay que definir todas estas propiedades.


ESTRUCTURA DE LOS METADATOS TEMÁTICOS

La mayoría de la información de esta sección tiene una estructura arbolada ya que define de forma anidada las propiedades de las diferentes tablas, atributos y campos que tienen relación con la base cartográfica.

La información en la pestaña se encuentra dividida en dos partes. En la parte izquierda se muestra la estructura arbolada y relacional correspondiente a las diferentes tablas, atributos, campos y ficheros REL/XML que tienen relación con la base cartográfica, y en la parte derecha se visualizan y editan los metadatos del elemento seleccionado en el árbol, que varían al irse desplazando por los diferentes elementos del árbol.

Los metadatos del elemento varían según el tipo de elemento:

Pulsando el botón derecho sobre la estructura arbolada se permite acceder a algunas funcionalidades añadidas. El tipo de funcionalidades disponibles depende también del tipo de elemento seleccionado, consulte estas funcionalidades en: "Funciones proporcionadas sobre los elementos del árbol temático".

Ficheros de metadatos y/o relaciones: REL (principal o distribuido) y XML

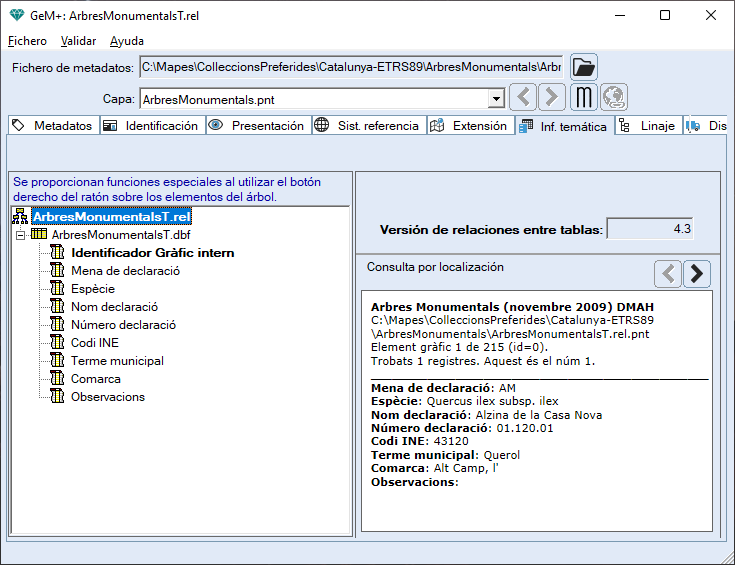

Fichero REL principal y fichero XML

El primer elemento del esquema relacional es un fichero donde se describen los metadatos y las propiedades de la tabla y de los campos que forman la base cartográfica.
Puede ser un fichero REL principal, que acompaña siempre a la base cartográfica, o bien un fichero XML.

Las propiedades mostradas en la parte derecha de la pestaña son:

Versión de las relaciones entre tablas
Indica la versión y subversión de las relaciones entre tablas. Se muestra la versión seguida de un punto y de la subversión, como es habitual en la notación de versiones. Sólo aplica a metadatos en formato REL.

Consulta por localización
Muestra el resultado que se obtendrá al hacer una consulta por localización sobre la base, mostrando los campos con los descriptores indicados, unidades, separadores, etc.

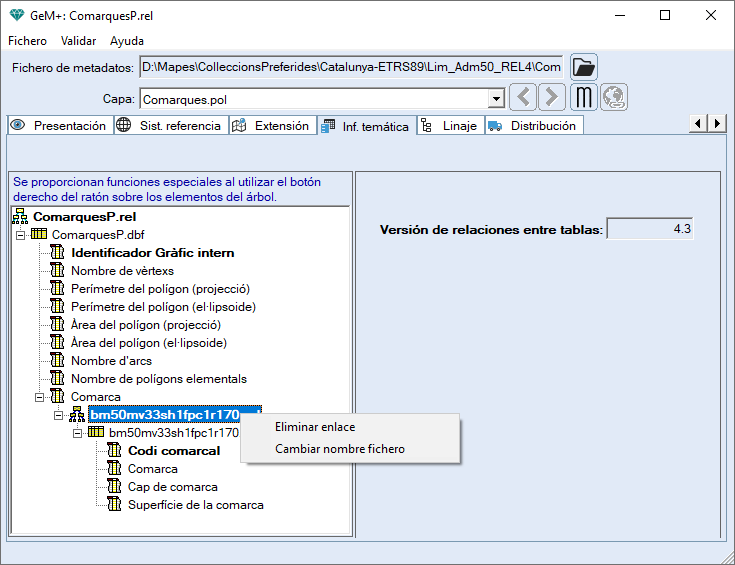

Fichero REL distribuido

Es posible enlazar una base cartográfica con un fichero REL (que llamaremos fichero REL distribuido) en lugar de enlazar directamente con la tabla asociada. Esta relación tiene la ventaja de que las propiedades y enlaces de los campos de la tabla sobre la que se enlaza no están definidos en el fichero REL de la base sino en el REL distribuido. Esta propiedad es interesante en el caso de que una misma tabla sea enlazada por más de una base (por ejemplo un tesauro de comarcas) ya que en este caso se pueden definir las propiedades de tabla para todas las bases cartográficas sin tener que describirlas en cada una de ellas cada vez.
Por lo tanto, un REL distribuido es aquel que contiene las propiedades y enlaces de los campos de una tabla asociada.

Las propiedades mostradas en la parte derecha de la pestaña son:

Es posible modificar el nombre de un fichero REL distribuido con las funcionalidades proporcionadas en el Gestor.

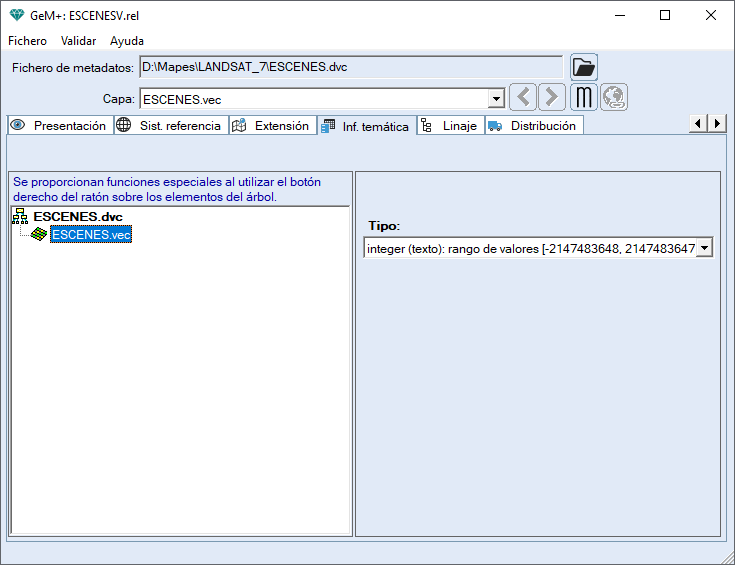

Vector NO estructurado (VEC)

Los vectores no estructurados siempre son en formato REL1 y no pueden tener ninguna tabla asociada, los atributos temáticos son los propios valores de cada objeto vectorial. La única entrada de metadatos que se puede definir en este tipo de base en cuanto a propiedades del campo es el tipo de atributo que estos vectores almacenan (texto, entero o real).

Vector Estructurado: Tabla Principal (DBF y ODBC) y campos de la tabla principal

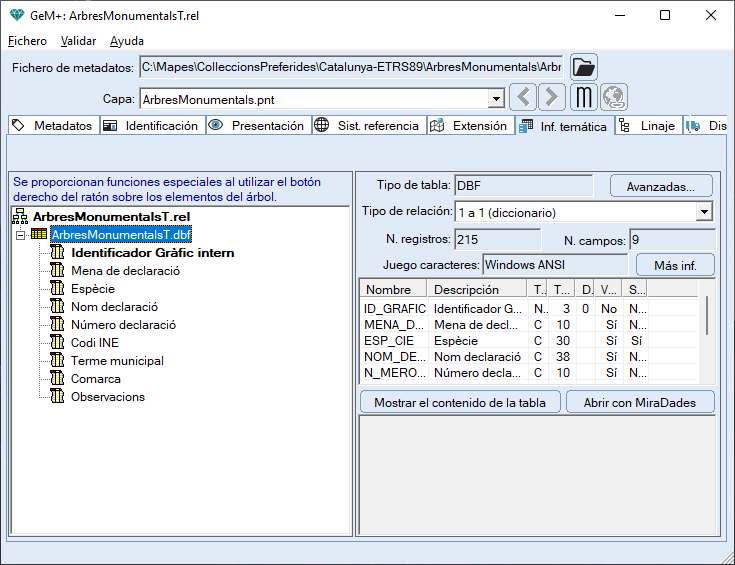

Tabla principal (DBF y ODBC)

Para ficheros de vectores estructurados, la tabla principal es en formato DBF y las propiedades que se muestran en la parte derecha de la ventana definen la estructura de la tabla, un resumen de las propiedades de los campos y la opción de mostrar el contenido de la tabla y de abrirla con MiraDades. La tabla no se muestra por defecto porque en casos de tablas muy grandes puede ralentizar el dibujado de la caja y, por tanto, es preferible realizar esta opción a petición específica del usuario (pulsando el botón que se encuentra a tal efecto).
En determinados casos la "Tabla Principal" es un enlace a una tabla a través del ODBC, por ejemplo, en capas de puntos al vuelo, es un enlace directo a una Tabla o a una sentencia SQL de una base de datos.

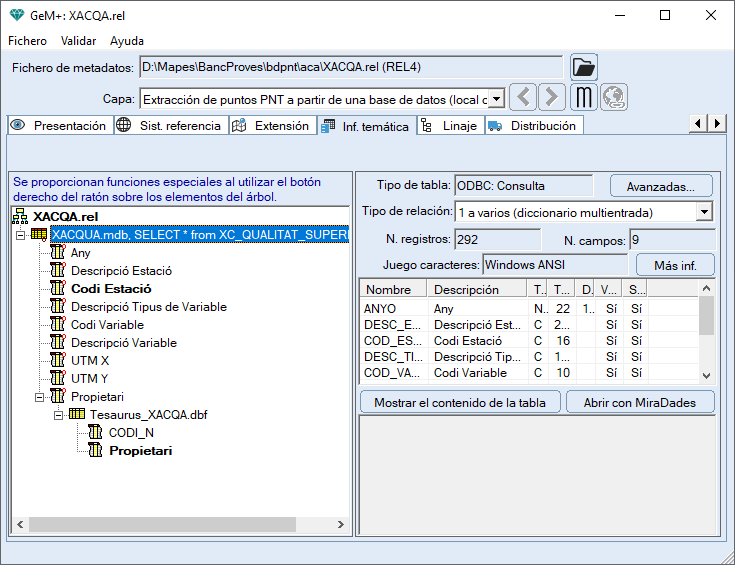

Tabla Principal en formato DBF. Tabla Principal en formato ODBF.

Las propiedades mostradas en la parte derecha de la pestaña son:

Campos de la tabla principal

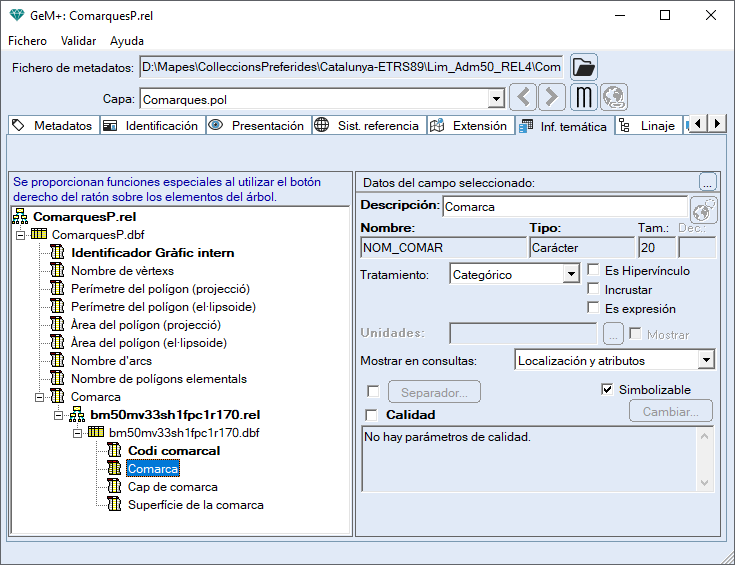

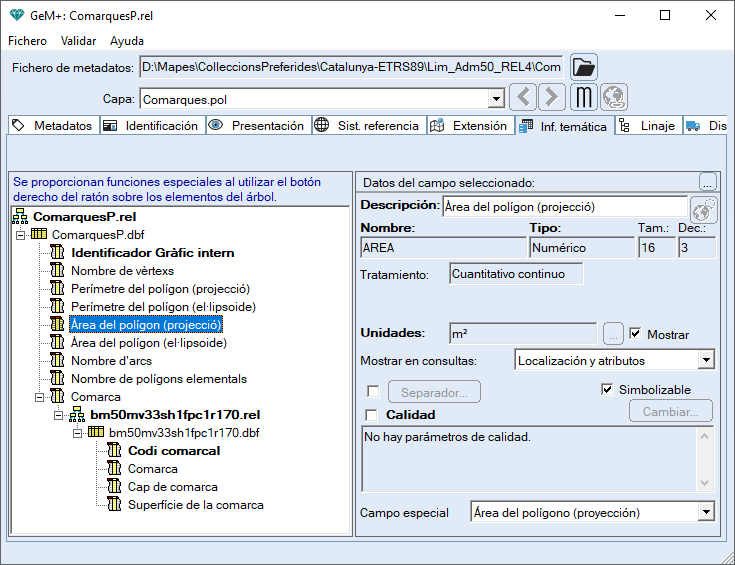

Campo de una tabla principal de tipo numérico. Campo de una tabla principal de tipo texto.

En el caso de un campo de una tabla principal, se mostrará la siguiente información del campo en la parte derecha de la pestaña:

Raster: propiedades modales de la imagen y propiedades de cada banda

Tabla Genérica

Es una tabla conceptual que corresponde a una imagen, sea monobanda o multibanda, en caso de ficheros raster. Se asimila conceptualmente cada banda a un campo de una base de datos que contendría un valor para cada píxel. En este contexto, las informaciones de cada una de las bandas serían las informaciones de los campos de la base de datos y, en cambio, las informaciones propias de la imagen multibanda (conjunto de todas las bandas) serían las de la tabla de la base de datos.

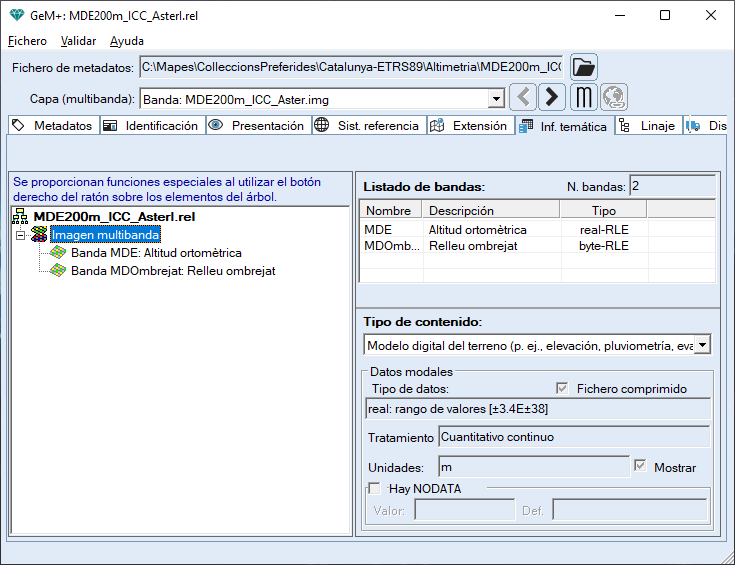

Imagen multibanda

Los raster se tratan de la misma manera que una tabla donde la información de cada banda equivaldría a la información de cada campo de la tabla principal (para un vector estructurado). En el caso de una imagen monobanda, hay un solo campo de información.

La estructura de la imagen se guarda en el propio fichero de metadatos, que indica cuáles son las bandas que forman esta capa multibanda. Por este motivo es posible modificar la estructura de la base añadiendo o eliminando bandas a esta estructura.

Dado que en el caso de las imágenes multibanda habrá típicamente una gran coincidencia entre muchos atributos de las bandas (las diferentes bandas suelen ser del mismo tipo, usar el mismo NODATA, etc.), se definen algunas claves con el propósito de que sirvan para mostrar sus valores de forma general para todas las bandas. Estas claves corresponden a los datos modales que muestran el valor más frecuente en todas las bandas de la correspondiente entrada de metadatos, mientras que en los datos propios de la banda se muestra el valor exclusivo de la propia banda.
Por ejemplo, todas las bandas de una imagen multibanda del sensor Landsat-7 ocupan la misma extensión geográfica, a excepción de la banda pancromática que, en el procesado LPGS, se encuentra ligeramente desplazada respecto a las otras. El valor de la imagen multibanda se correspondería con la moda de los valores de las bandas; en cambio, la banda pancromática tendría un valor particular para los metadatos referidos a la extensión. Esto hace que en diferentes pestañas de metadatos aparezcan botones radiales que permiten visualizar, para una entrada de metadatos, los datos modales (de la imagen multibanda) o los datos de la banda seleccionada (a partir de los botones o el desplegable de la caja principal del GeM+). Otro ejemplo que a veces presenta valores específicos diferentes a los modales es el caso del número de columnas y filas.

Las entradas de metadatos que permiten documentar valores particulares para algunas bandas son:

En el caso de una tabla genérica, se mostrará la siguiente información de la tabla en la parte derecha de la pestaña:

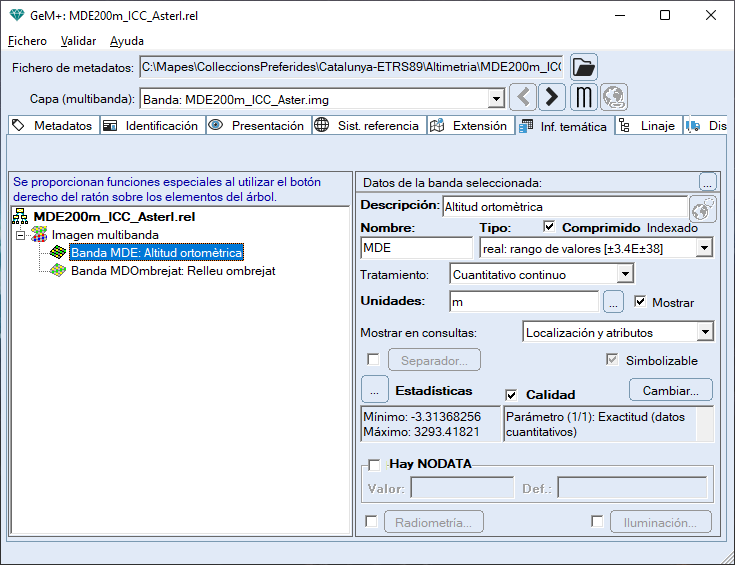

Banda

En el caso de bases de tipo raster, las posibilidades y propiedades almacenadas en los metadatos difieren según si el raster se encuentra en formato REL1 (doc) o en formato REL4. La parte que es común a ambos formatos es la definición del valor mínimo y máximo del raster y del valor y la definición del valor de fondo (NODATA).

Para ficheros raster en formato REL1 no se podían definir relaciones con tablas asociadas y tan solo se podía definir, en el antiguo fichero de documentación, las categorías del raster. Si el raster no tenía descritas unas categorías se consideraba que su tratamiento era de tipo cuantitativo continuo y en este caso la entrada value units describía las unidades del campo, pero si el campo era categórico esta entrada se utilizaba para guardar una descripción general de las categorías (por ejemplo "Usos del suelo").

Por este motivo, el aspecto de las propiedades del campo de un raster en formato REL1 en GeM+ varía según si el raster es cuantitativo continuo o categórico. En cualquier caso, los ficheros raster en formato REL1 no pueden guardar los metadatos referentes al separador, la simbolización o si el campo es visible y consultable (siempre lo era). En el caso de la calidad del campo, la situación es similar a la del error del Sistema de Referencia Espacial en formato REL1 ya que tan solo se puede documentar el valor de la medida de calidad Value error.

En el caso de una banda (o campo) de una tabla genérica, se mostrará la siguiente información en la parte derecha de la pestaña:

Cabe recordar que para una entrada determinada de metadatos, el valor que se muestra como valor de la imagen multibanda es solo la moda de los valores de las diferentes bandas que la forman. Esta definición es interesante ya que permite guardar en los ficheros de metadatos solo una vez los valores mayoritarios (se guardan en la sección referida a la información de la tabla) y todos los valores específicos de alguna banda y diferentes de este. Esto comporta un ahorro de espacio de disco así como, de nuevo, una mayor consistencia de los datos.

Metadatos de las Tablas asociadas (DBF u ODBC) y campos de las tablas asociadas

Una tabla asociada es una tabla en formato DBF o cualquier otro tipo de tabla conectada vía ODBC (MS-Access, Oracle, etc.) que está asociada a un campo de una tabla principal o de otra tabla asociada. Las propiedades y metadatos que se pueden definir para una tabla asociada y para sus campos son casi las mismas que las que se pueden definir para las tablas y campos principales de los vectores estructurados.


METADATOS DE LA TABLA PRINCIPAL Y DE LAS TABLAS ASOCIADAS Y SUS CAMPOS

Metadatos de las tablas

En el caso de seleccionar una tabla principal o una tabla asociada (DBF u ODBC) de la estructura arbolada, en la parte de la derecha se mostrarán los siguientes metadatos de la tabla:

Tipo de tabla
Indica si es una tabla DBF u ODBC.
Puede valer uno de los siguientes valores:

Avanzadas
Al pulsar el botón de "Avanzadas" se muestran el nombre y el alias del enlace de la tabla. Estos nombres son identificadores de la tabla dentro de sus metadatos que permiten conocer cómo está enlazada una tabla. Así pues, en el caso de una tabla principal indicará "PRINCIPAL" y en el de una tabla asociada un nombre generado a partir del propio enlace, por ejemplo, "COMARCA_BM50MV33SH1FPC1R170_DBF" querrá decir que la tabla está enlazada a partir del campo COMARCA de la tabla principal "BM50MV33SH1FPC1R170.DBF".

Tipo de relación
Indica el tipo de correspondencia entre la tabla madre y esta tabla.
Las tablas que describen entidades (como por ejemplo una tabla de comarcas, una de socios de una asociación, etc.) son "1" en lo que respecta a su campo clave (que puede llegar a ser un campo combinado). En este sentido, las capas gráficas, que están formadas por entidades (objetos gráficos) de las cuales no hay dos repetidas con el mismo código (en un PNT, internamente cada punto tiene un identificador único, que acaba vinculándose con el campo ID_GRAFIC de la tabla principal) siempre crean relaciones con la tabla principal del tipo "1".
A veces una tabla en posición "segunda" (enlazada desde otra) actúa de diccionario, es decir asumimos que tiene todas las entradas posibles (por ejemplo un diccionario con las 41 comarcas de Cataluña). Estos casos son los que se añade "diccionario" a la opción seleccionada para indicar que la ausencia de enlace relacional puede ser considerada un error (falta de datos en el diccionario o datos incorrectos en la primera tabla) (contemplar un enlace para los valores NODATA es opcional y por defecto NO se muestra como error en las consultas por localización de MiraMon a partir de la versión 4.4ab). También existe el caso de que entradas de este diccionario sean múltiples por lo que se añade a la opción "diccionario multientrada". En resumen, este indicador puede valer uno de los siguientes valores:

Número de registros
Muestra el número de registros que consta la tabla que se está definiendo.

Número de campos
Informa del número de campos que componen la tabla.

Juego de caracteres
Muestra el juego de caracteres o codificación de caracteres usada por la tabla.

Más información
Al pulsar el botón de "Más información" se muestra una ventana con la siguiente información:

Metadatos de los campos de las tablas

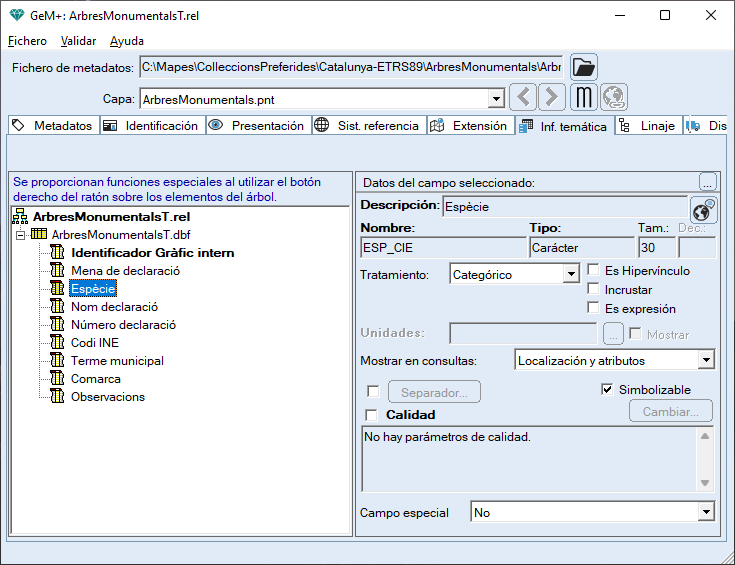

En el caso de seleccionar un campo de una tabla en la estructura arbolada, en la parte derecha de la pestaña se mostrarán las siguientes características o metadatos del campo:


Descripción del campo
Permite indicar un texto descriptivo del contenido del campo de manera multiidiomática.

Nombre del campo
Muestra el nombre del campo seleccionado en la base de datos o tabla.

Tipo, tamaño y decimales del campo
Muestra el tipo de campo (texto, entero, decimal, fecha, booleano, ...) y tamaño (o longitud). El tipo de campo puede variar según los tipos preexistentes en cada base de datos.
En el caso de que el campo sea numérico, el número de decimales indicará el máximo número de decimales que puede contener ese campo.

Tratamiento de los datos
Permite indicar cómo se deben tratar los valores del campo. Los valores posibles de esta clave son:

Es hipervínculo
Permite indicar, en el caso de campos de tipo texto, que el contenido del campo contiene valores que son direcciones. Si se marca un campo de esta manera, los valores de este campo se mostrarán como un hipervínculo en las consultas.

Incrustar
Permite indicar, en el caso de campos de tipo texto, que el contenido del campo contiene valores que son un fichero, típicamente de tipo imagen, y por tanto, que el valor del campo se puede mostrar no solo como texto, sino como una imagen incrustada en la consulta.

Es expresión
Permite indicar, en el caso de campos de tipo texto, que el contenido del campo contiene valores que son expresiones de tipo xPath sobre un documento XML.

Unidades de los valores del campo
Son las unidades de los valores que contiene el campo en el caso de que este sea numérico y tenga un tratamiento de los datos "Cuantitativo continuo". En principio puede tomar cualquier valor, pero se han normalizado algunos de ellos:

Mostrar unidades
Permite indicar si las unidades de los valores del campo se quieren o no mostrar en las consultas.

Mostrar el campo en consultas
Permite escoger si se quiere mostrar el valor del campo en las consultas por localización y/o por atributos. Los valores que puede tomar son los siguientes:

Los campos que tienen relaciones con otras tablas son siempre no mostrables (el GeM+ muestra "Enlace a tabla/s") ya que los campos mostrables en las consultas son los situados en las tablas asociadas a través de este campo.

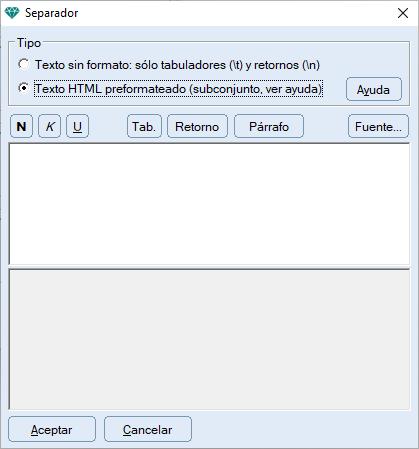

Separador
Cadena de texto para separar los datos del campo del resto de datos precedentes en una consulta por localización, para una consulta más confortable de la base de datos (separando diferentes informaciones por un espacio, título, símbolos, etc.). Solo se puede definir para campos visibles (véase entrada visible/consultable).
Hay que diferenciar entre la no existencia de separador (no presencia de la clave en el fichero REL) y que la clave exista pero no tenga valor. Si la clave tiene el valor "-SEPARA-= " en el fichero REL, se entiende que se quiere un retorno simple entre este campo y los otros. Si la clave no existe se entiende que no se quiere ningún separador en absoluto.
Es posible definir el separador siguiendo dos tipos de formato de separador: texto plano y texto en formato HTML preformateado (algunos comandos). En caso de separador tipo HTML, internamente el separador se inicia con <html> y se finaliza con </html>. Comandos HTML soportados:

Simbolizable
Permite indicar si el campo puede ser simbolizado en la visualización de la base cartográfica.

Calidad de los valores del campo
Indica los elementos de calidad de los valores del campo. En el caso de un campo de tipo cuantitativo continuo se puede añadir información de la exactitud posicional, caso muy similar al de la calidad del posicionamiento. En el caso de un campo de tipo ordinal o categórico se puede añadir información de exactitud semántica.
Podéis consultar la sección Calidad de los datos para más información sobre la estructura de las claves de los elementos de calidad.

Campo especial
En el caso de un campo de la tabla principal, esta entrada permite indicar si se trata de un campo geotopológico o especial que requiere un tratamiento especial. Estos campos tienen el tratamiento de la variable y las unidades de los campos predefinidos.
Puede tomar uno de los siguientes valores:


METADATOS DE LOS RASTERS (TABLA GENÉRICA) Y DE SUS CAMPOS (BANDAS o ATRIBUTOS)

Metadatos de los rasters (Tabla genérica)

En el caso de seleccionar una tabla genérica de la estructura arbolada, en la parte derecha se mostrarán los siguientes metadatos de la tabla:

Número de bandas
Número de bandas (o atributos) que componen el raster o imagen. En el caso de una imagen monobanda será 1 y en el caso de una imagen multibanda será mayor que 1.

Listado de las bandas
Listado de las bandas que componen el raster o imagen y algunas de sus propiedades, como el nombre, la descripción y el tipo de datos.

Tipo de contenido
Permite indicar el tipo de contenido que tiene el raster o imagen. Puede tener los siguientes valores:

Datos modales
Datos modales o propiedades generales de la imagen donde se indica con el tipo de datos, el tratamiento, las unidades y el valor NODATA (si se ha indicado).

Metadatos de las bandas de los rasters (campos o atributos)

Las características que se permite consultar y/o editar de una banda son las siguientes:


Descripción de la banda
Permite indicar un texto descriptivo del contenido de la banda de manera multiidiomática.

Nombre de la banda
Muestra el nombre de la banda (campo o atributo) seleccionado.

Tipo de datos y su compresión
Indica el tipo de datos que contiene cada uno de los píxeles de la banda y su compresión. Los valores posibles que puede tener son los siguientes:

En cuanto a la compresión, hay que indicar si el raster está almacenado utilizando algún algoritmo de compresión. En los ficheros comprimidos de MiraMon se utiliza una sofisticación de la técnica Run Length Encoding (RLE), que se puede encontrar descrita en la bibliografía de procesado de imagen y teledetección.

Tratamiento de los datos
Permite indicar cómo se deben tratar los valores de la banda. Los valores posibles de esta clave son:

En el caso de los rasters categóricos, la descripción de las categorías se convierte en una tabla (típicamente en formato DBF) asociada al campo raster.
En caso de modificar el tratamiento de la variable desde GeM+ y documentar como categórico un raster que no lo era, GeM+ crea una base de datos con la misma estructura y que contiene todos los valores entre el mínimo y el máximo documentados (y diferentes del NODATA) y sin ninguna descripción en el campo CATEGORY.

Unidades de los valores de la banda
Son las unidades de los valores que contiene la banda en el caso de que este sea numérico y tenga un tratamiento de los datos "Cuantitativo continuo". En principio puede tomar cualquier valor, pero se han normalizado algunos de ellos:

Mostrar unidades
Permite indicar si las unidades de los valores de la banda se quieren o no mostrar en las consultas.

Mostrar en consultas
Permite escoger si se quiere mostrar el valor de la banda en las consultas por localización y/o por atributos. Los valores que puede tomar son los siguientes:

Las bandas que tienen relaciones con otras tablas son siempre no mostrables (el GeM+ muestra "Enlace a tabla/s") ya que los campos mostrables en las consultas son los situados en las tablas asociadas a través de esta banda.

Separador
Cadena de texto para separar los datos de la banda del resto de datos precedentes en una consulta por localización, para una consulta más confortable de la base de datos (separando distintas informaciones por un espacio, título, símbolos, etc.). Solo se puede definir para bandas visibles (véase entrada visible/consultable).
Hay que diferenciar entre la no existencia de separador (no presencia de la clave en el fichero REL) y que la clave exista pero no tenga valor. Si la clave tiene el valor "-SEPARA-= " en el fichero REL, se entiende que se quiere un retorno simple entre este campo y los otros. Si la clave no existe se entiende que no se quiere ningún separador en absoluto.
Es posible definir el separador siguiendo dos tipos de formato de separador: texto plano y texto en formato HTML preformateado (algunas órdenes). En caso de separador tipo HTML, internamente el separador se inicia con <html> y se finaliza con </html>. Órdenes HTML soportadas:

Simbolizable
Permite indicar si la banda puede ser simbolizada en la visualización del raster. En caso de imágenes monobanda siempre son simbolizables.

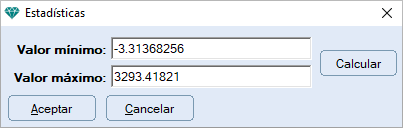

Estadísticas
Indica el valor mínimo y máximo de la banda seleccionada. Con el botón Calcular se permite volver a calcular estos valores extremos de la banda seleccionada mientras que también se permite al usuario que pueda modificar estos valores.

Calidad de los valores de la banda
Indica los elementos de calidad de los valores de la banda. En el caso de un raster cuantitativo continuo se puede añadir información de la exactitud posicional, caso muy similar al de la calidad del posicionamiento. En el caso de un raster ordinal o categórico se puede añadir información de exactitud semántica.
Puede consultar la sección Calidad de los datos para más información sobre la estructura de las claves de los elementos de calidad.

Hay NODATA
Permite marcar si existe un valor para la banda que actúa como valor "sinDatos".

Valor NODATA
En caso de que exista el valor "sinDatos", esta entrada permite definir este valor de la banda seleccionada.
El valor NODATA indica que no es un valor en sí mismo ("sinDatos") sino un "tapiz" de valores que forma "el fondo" de la imagen y que solo "se ven" cuando no hay ningún valor real conocido en esa celda (valor de fondo).
Un ejemplo claro de este concepto sería, en un raster que almacene las elevaciones del terreno, el valor que indicaría que no hay datos de la zona: por ejemplo porque es la zona marítima (y no se disponen de datos de batimetría) o porque está fuera del ámbito de estudio y tampoco se conocen los valores de elevación de la zona externa.
Se recomienda que el valor "sinDatos" se encuentre fuera del rango de valores reales de la imagen (fuera del rango entre el valor mínimo y el máximo) y que sea un valor característico dentro del rango de valores. Por ejemplo, en imágenes de tipo byte (rango de 0 a 255) el valor de fondo suele ser el 0 o el 255, y en imágenes de tipo entero suele ser el valor -32768 (rango de -32768 a 32767).

Definición del NODATA
En caso de que exista el valor "sinDatos", esta entrada permite definir una descripción personalizada del significado del valor del "sinDatos" (por ejemplo, "Sin Datos" o "Fuera del ámbito de estudio").

Radiometría
En el caso de rasters provenientes de imágenes de teledetección puede ser interesante guardar la información respecto a las condiciones de captación de la imagen (longitud de onda mínima y máxima del sensor, tipo de calibración, coeficientes de paso a radiancias, etc).
Al pulsar el botón de "Radiometría" se muestra la siguiente ventana que permite consultar y/o editar información relacionada con la radiometría de una banda.


Las propiedades radiométricas que se pueden consultar y/o editar son las siguientes:

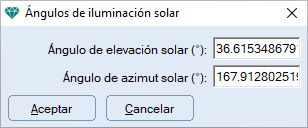

Iluminación
Permite indicar los ángulos de iluminación solar: Ángulo de elevación solar y ángulo de acimut solar, en el caso de rasters provenientes de imágenes de teledetección.


FUNCIONES PROPORCIONADAS SOBRE LOS ELEMENTOS DEL ÁRBOL TEMÁTICO

Las funciones proporcionadas permiten gestionar, principalmente, las relaciones entre tablas y bases de datos (crear y destruir enlaces) y la estructura de la imagen multibanda (añadir y quitar bandas de la imagen multibanda).

  1. Ficheros REL

    1. Fichero REL principal

      VECTORES: No se permite modificar el nombre del fichero REL principal. Esto se debe al hecho de que para vectores (y para rasters REL1) el nombre del fichero REL principal se deduce directamente del nombre de la capa y, por lo tanto, es un nombre fijo. En caso de vectores estructurados, en la parte derecha de la pestaña se muestra un ejemplo de la consulta por localización de un elemento gráfico (con valor de Identificador Gráfico definido, en caso de multirregistro se muestra solo el primer registro). Esto es útil para diseñar el aspecto de la consulta por localización.

      RASTERS: En caso de metadatos en formato REL1, el fichero REL es un fichero DOC de nombre fijo (igual al nombre de la IMG a la que acompaña) y no se permite modificar. En el caso de ficheros raster en formato REL4, el nombre del fichero es libre (es posible modificarlo), aunque se recomienda seguir las mismas directrices y escoger un nombre similar al que le correspondería por el nombre de la banda que contiene. En caso de ser un fichero multibanda, el nombre del REL debería ser representativo de todas ellas.

    2. Fichero REL distribuido (solo si el formato de los metadatos es REL4)

      En el caso de ficheros REL distribuidos el nombre puede ser cualquiera (aunque se recomienda que sea el mismo nombre de la tabla a la que acompaña, pero con extensión REL) y por este motivo siempre se puede cambiar.

  2. Vectores No Estructurados

    No se permite modificar el nombre de los ficheros que contienen los metadatos (*.dvc) ni tampoco generar enlaces.

  3. Vectores Estructurados

    1. Tabla Principal

      En la parte derecha de la pestaña se ofrece la opción de "Mostrar el contenido de la tabla" y de "Abrir con MiraDades". Estas opciones se encuentran en un botón y no son inmediatas porque en casos de tablas muy grandes puede ralentizar el dibujado de la caja y, por lo tanto, es preferible realizar esta opción a petición específica del usuario.

    2. Campo de la tabla principal

      Se permite realizar nuevos enlaces a tablas DBF, tablas vía ODBC o ficheros REL (que definan una tabla y sus propiedades). En caso de metadatos y relaciones en formato REL1, solo es posible definir un enlace por campo y este debe ser con una tabla en formato DBF.

  4. Rasters

    1. Imagen Multibanda

      En caso de metadatos en formato REL4 se permite gestionar la estructura de la imagen multibanda añadiendo o eliminando bandas de la imagen multibanda. En caso de metadatos en formato REL1, este nivel no aparece en el árbol relacional.

    2. Banda

      En caso de metadatos en formato REL4, se permite realizar nuevos enlaces a tablas DBF, tablas vía ODBC, ficheros REL (que definan una tabla y sus propiedades) y a una nueva tabla DBF que se crea con todos los valores existentes en el raster, ordenados y sin repeticiones. Esta última opción es típicamente útil para generar tesauros de categorías. También se da la opción de emancipar la banda de la imagen multibanda y cambiar el orden de las bandas.

      En caso de metadatos en formato REL1, los rasters no podían tener tablas asociadas. Solo se podían definir las categorías que describían los valores del raster. Por este motivo el menú contextual sirve para crear, editar y eliminar las categorías. En caso de un raster cuantitativo continuo, el menú de contexto permite definir o importar las categorías desde otro DOC o desde una tabla de categorías en formato DBF. En caso de que el raster sea categórico, esto se muestra con un nivel más en el árbol relacional y las opciones del menú contextual permiten modificar o eliminar las categorías (en caso de eliminarlas, el raster se convierte en cuantitativo continuo).

  5. Tablas Asociadas

    1. Tabla

      En caso de metadatos en formato REL4, y si la tabla no está definida en un fichero REL distribuido, las opciones ofrecidas son "Eliminar el enlace" y "Crear fichero REL distribuido" (que almacenará todos los metadatos que describen esta tabla y sus campos y relaciones). Para eliminar un enlace a una tabla que está descrita en un fichero REL distribuido hay que buscar las opciones que se ofrecen para el fichero REL. En ambos casos en la parte derecha de la pestaña se ofrece la opción de "Mostrar el contenido de la tabla" y de "Abrir con MiraDades".

      En caso de metadatos en formato REL1 solo se ofrece la posibilidad de eliminar el enlace.

    2. Campos de la tabla asociada

      En caso de metadatos en formato REL4 se permite realizar nuevos enlaces a tablas DBF, tablas vía ODBC o ficheros REL (que definen una tabla y sus propiedades). En caso de metadatos en formato REL1, no es posible definir ningún enlace desde los campos de las tablas asociadas (tan solo se permite un nivel relacional).
