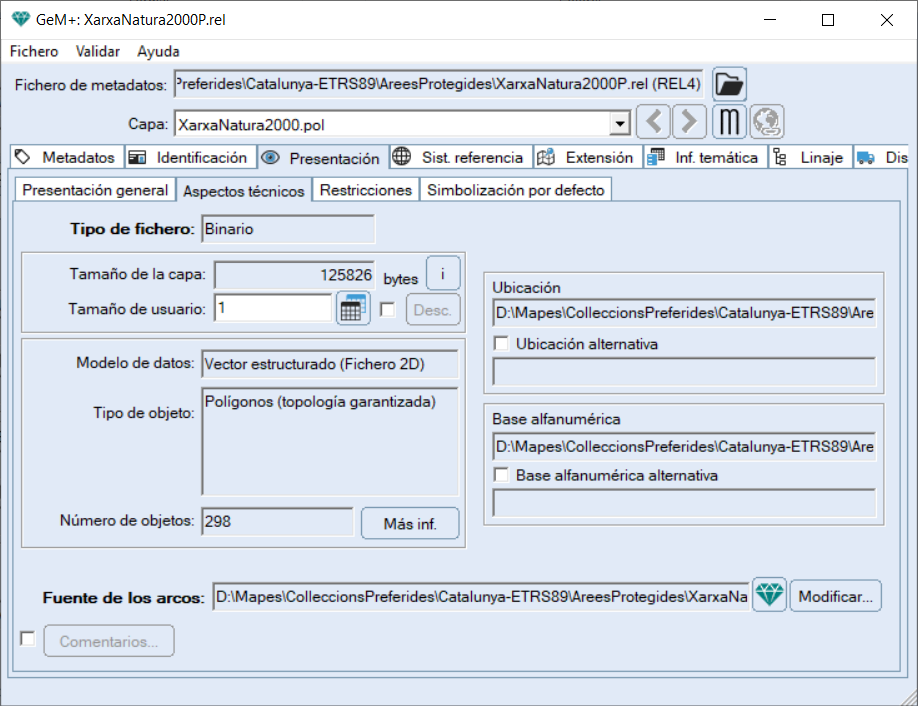

Esta pestaña recoge la información técnica, en muchos casos necesaria para la gestión de los ficheros,
como por ejemplo el número de columnas y filas en los rasters o el nombre y la dirección del fichero de arcos en las capas de polígonos en formato POL.
Debido a su propia especificidad, los datos de esta pestaña serán diferentes en función del modelo de los datos (raster, vectorial de puntos, líneas o polígonos, etc.) y también del formato de metadatos (XML o REL).
|
|
||||
|
|
Tipo de fichero
Indica si el fichero que contiene los datos digitales es un formato binario o de texto.
Típicamente los ficheros de rasters y los de vectores estructurados son binarios y los vectores no estructurados son ASCII.
Tamaño de la capa
Informa sobre el tamaño en disco de los ficheros que forman la capa en bytes. No considera el tamaño de las tablas o tesauros relacionados o de sus posibles ficheros REL.
Generalmente una base cartográfica está formada por más de un fichero y por este motivo el valor de esta entrada de metadatos considera el tamaño de dos o tres ficheros principales
de una base:

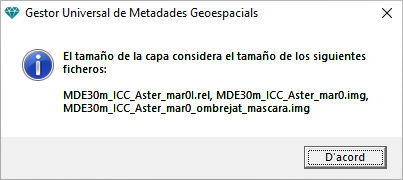

El botón
del GeM+ informa de qué ficheros se han considerado a la hora de contar el tamaño de la capa. Por ejemplo:
No es posible modificar esta información ya que siempre se deduce dinámicamente de forma estandarizada.
El usuario puede definir un tamaño de la capa en la entrada Tamaño de usuario y en la Descripción del tamaño de usuario.
Tamaño de usuario
Permite guardar otro valor numérico diferente al mostrado en la entrada Tamaño de la capa.
Esta información es útil ya que a menudo el usuario quiere tener una idea aproximada del tamaño global que ocupa la base en el disco considerando todos los ficheros relacionados (tesauros, ficheros con documentación, etc.), o para guardar el tamaño del fichero de la capa comprimido (*.mmz), etc. Es posible describir este tamaño en la entrada Descripción del tamaño de usuario.
Descripción del tamaño de usuario
Permite guardar un texto descriptivo de los elementos considerados a la hora de definir el valor de la entrada Tamaño de usuario.
Al ser una entrada dependiente de la entrada Tamaño de usuario no es posible definirla si no hay un valor válido en Tamaño de usuario y, por lo tanto, si se elimina la entrada Tamaño de usuario automáticamente se elimina su descripción.
Modelo de datos
Informa sobre el tipo de representación espacial que utiliza la capa. Hay dos grandes esquemas de representación espacial: vectorial y raster.
El primero utiliza objetos geométricos (puntos, líneas y polígonos) para representar los objetos o propiedades de la realidad (por ejemplo los usos del suelo o la posición de edificios,
fuentes, caminos, etc.). En cambio, el sistema de representación raster se basa en la superposición de una malla regular sobre el territorio, que lo divide en porciones iguales, de forma
generalmente cuadrada. De esta forma la representación de las propiedades del territorio se basa en asignar a cada una de estas entidades (llamadas celdas raster) un valor numérico
que identifica o cuantifica esta propiedad. El primer modelo pone énfasis en los objetos del territorio y sus atributos (y se cartografían los límites y posiciones de estos) y,
contrariamente, el modelo raster pone énfasis en la localización en el territorio (¿qué hay en esta posición?).
En el caso de metadatos en formato REL:
Esta entrada puede tomar los valores: "raster", "vector estructurado" y "vector no estructurado".
El valor de esta entrada se puede deducir en función de la extensión del fichero gráfico que la contiene:

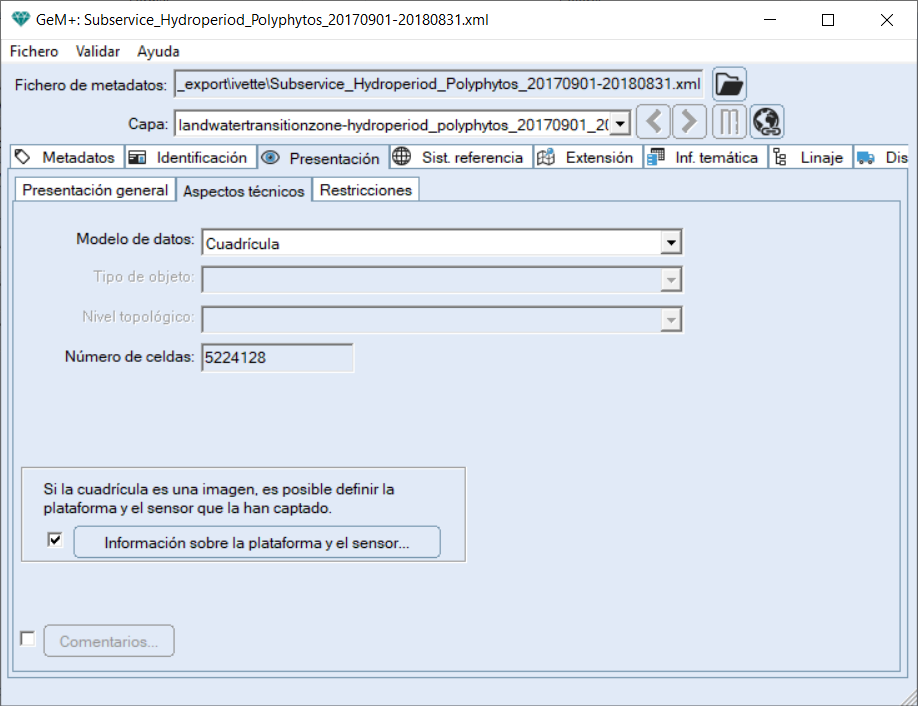

En el caso de metadatos en formato XML, esta entrada puede tomar uno de los siguientes valores:
Tipo de objeto
Indica el tipo de objeto que la base utiliza para representar el espacio.
En el caso de metadatos en formato REL:
Para rasters el tipo de objeto es "celda raster".
Para vectores el tipo de objeto puede ser:

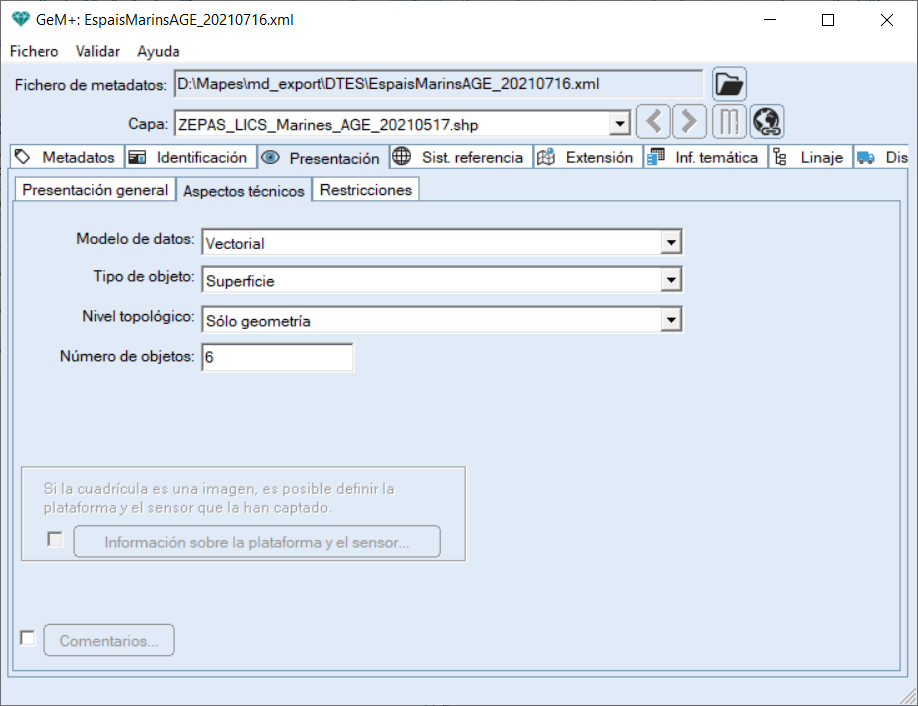

En el caso de metadatos en formato XML, esta entrada puede tomar uno de los siguientes valores:
Nivel Topológico
En el caso de metadatos en formato XML vectorial se puede especificar el nivel topológico con uno de los siguientes valores:
Número de objetos
Informa sobre el número de objetos utilizados por la capa para representar la realidad.
Su valor se puede conocer dinámicamente consultando el fichero de la base; en el caso de formato REL
siempre se dispone de acceso a la base y en el caso de formato XML en algunos casos también.
Número de celdas
Informa sobre el número de celdas del raster utilizadas para representar la realidad.
Este número se obtiene multiplicando el número de filas por el de columnas.
Ubicación
Informa sobre la ubicación en disco de la capa. Es posible documentar otras ubicaciones alternativas (por ejemplo de copias de seguridad, de copias de usuarios, etc.)
Ubicación alternativa
Permite al usuario guardar otras ubicaciones alternativas (por ejemplo de copias de seguridad, de copias de usuarios, etc.).
Es necesario distinguir entre la existencia de una ubicación alternativa vacía y la no existencia de ubicación alternativa.
Esta diferencia se realiza marcando o no la opción "ubicación alternativa". En caso de tener la opción marcada la ubicación alternativa se guardará en los metadatos.
En caso de desmarcar la ubicación alternativa esta se eliminará.
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general
(véase la sección de Información Temática). Esta es la razón por la que en GeM+ (en caso de una capa multibanda) existe un botón radial que permite
visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior de GeM+).
Base alfanumérica
Es la base de datos que contiene los atributos en caso de vectores estructurados en formato REL (no existe o no se puede documentar para otros formatos de datos o de metadatos).
Tiene el mismo nombre y ubicación que la base gráfica de la base cartográfica, pero con una letra adicional indicativa del tipo de objeto y extensión DBF.
Es posible documentar otras bases alfanuméricas alternativas (por ejemplo de tesauros asociados, tablas en otros formatos, etc.).
Base alfanumérica alternativa
Permite al usuario guardar otras bases alfanuméricas alternativas (por ejemplo de tesauros asociados, tablas en otros formatos, etc.).
Es necesario distinguir entre la existencia de una base alfanumérica alternativa vacía y la no existencia de base alfanumérica alternativa.
Esta diferencia se realiza marcando o no la opción "base alfanumérica alternativa". En caso de tener la opción marcada, la base alfanumérica alternativa se guardará en los metadatos.
En caso de desmarcar la base alfanumérica alternativa este texto se eliminará.
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general
(véase la sección de Información Temática). Esta es la razón por la que en GeM+ (en caso de una capa multibanda) existe un botón radial que permite
visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior de GeM+).

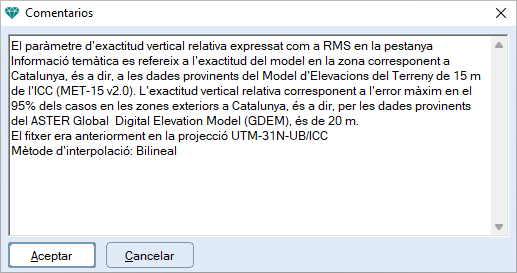

Comentarios
Permiten indicar otros aspectos de interés no contemplados en otros campos de los metadatos.
En caso de la generación automática de capas multibanda solo se guardan los comentarios que existían en el antiguo fichero de documentación de la primera banda que formará la capa.

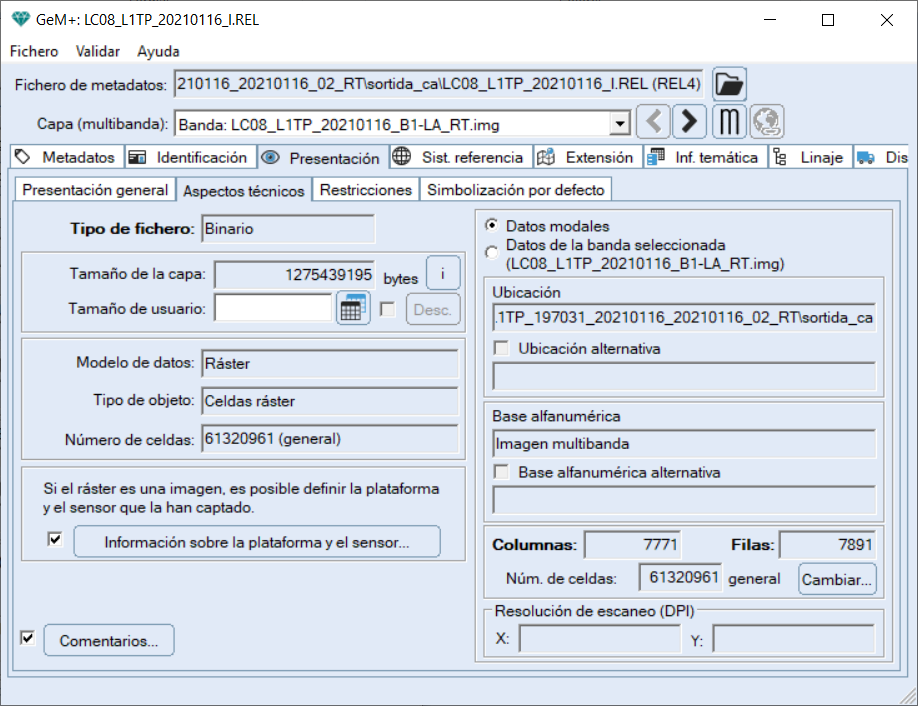

Columnas y Filas
Corresponde al número de columnas y filas de la imagen. Solo se muestra cuando el modelo de datos es raster.
Para ficheros en formato IMG, se puede modificar su valor pero puede hacer imposible la visualización de la capa.
Los ficheros raster en formato JPEG, JPEG2000, MrSID o TIFF contienen esta información en la cabecera del fichero binario y por esta razón la información se muestra en GeM+ pero no
se permite modificar.
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para estas claves diferente al valor general
(véase la sección de Información Temática).
Esta es la razón por la que en GeM+ (en caso de una capa multibanda) existe un botón radial que permite visualizar los datos generales o los de la banda seleccionada (esta selección
se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior de GeM+).
Para evitar valores incoherentes entre diferentes claves de GeM+ y a causa de la relación implícita del número de columnas y filas, el tamaño de celda (en ambas direcciones) y
el envolvente de la capa, no se permite modificar directamente el valor de estas claves. Para modificarlas hay que pulsar el botón "Cambiar..." que abre una caja para modificar estos
parámetros de forma conjunta (cambios en las columnas y filas, el tamaño de celda y el envolvente).
Información sobre la plataforma y el sensor
Está formada por un conjunto de entradas de metadatos agrupadas en una caja independiente de GeM+.
Este conjunto de entradas solo aplica a imágenes raster que contengan fotografías, imágenes de satélite, etc. La descripción de las diferentes entradas que forman esta sección
se encuentra agrupada en Información sobre la plataforma y el sensor.
Calidad JPEG
Guarda la información sobre el nivel de calidad de la imagen (que ha sido degradada) respecto a la original. La calidad de la compresión debe estar expresada en porcentaje.
Los valores bajos indican muy poca calidad pero mucha compresión. Para más información consulta la ayuda de la aplicación JPEGIMG.
Resolución de escaneo (DPI)
Es la resolución a la que se ha escaneado un documento en papel, como un mapa impreso, o un fotograma (fotografía aérea analógica). Aunque, de acuerdo con el Sistema Internacional de Unidades (SI),
sería recomendable expresar esta magnitud en píxeles por cm (ppcm) o en píxeles por mm (ppmm), se expresa habitualmente en puntos por pulgada (dpi, dots per inch)
(también conocido como "píxeles por pulgada", ppi, pixels per inch), y en estas unidades se almacena en el fichero REL. Para convertir dpi a ppcm divida entre 2.54, y para convertir
dpi a ppmm divida entre 25.4.
En escáneres fotogramétricos la resolución de escaneo a veces se indica en micrómetros (µm) por píxel en lugar de en dpi; para convertir micrómetros por píxel a dpi divida 25400
entre el número de µm/píxel (por ejemplo una imagen escaneada a 12 µm/píxel corresponderá a 2117 dpi).
La resolución de escaneo puede ser diferente en la dirección de las X y de las Y y, por tanto, en GeM+ se muestra en dos claves "Resolución de escaneo en X" y "Resolución de escaneo en Y"
y se guarda en el REL en dos claves separadas (si es necesario).
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente
al valor general (véase la sección de Información Temática). Esta es la razón por la que en GeM+ (en caso de una capa multibanda) existe un botón radial que permite visualizar los datos generales o los de la banda seleccionada
(esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior de GeM+).
Número de ciclados
Solo aplica a los ficheros de arcos (en formato ARC) que han sido ciclados para generar ficheros de polígonos (en formato POL).
Ciclados
Son el nombre y la dirección del fichero o ficheros de polígonos ciclados sobre el vector de arcos. Esta clave solo aplica a los ficheros de arcos (en formato ARC) que han sido ciclados
para generar ficheros de polígonos (en formato POL).
Fuente de los arcos
Es el nombre y la dirección del fichero de arcos (formato ARC) sobre el cual se ha hecho el ciclado de los polígonos (en un fichero en formato POL).
Esta clave solo aplica a los ficheros de polígonos en formato POL.
