Recoge los datos para informar sobre la extensión planar de diversas maneras, en forma de coordenadas del envolvente, de descripción y como centro de escena.
|
Recoge los datos para informar sobre la extensión planar de diversas maneras, en forma de coordenadas del envolvente, de descripción y como centro de escena.
|
Coordenadas del envolvente

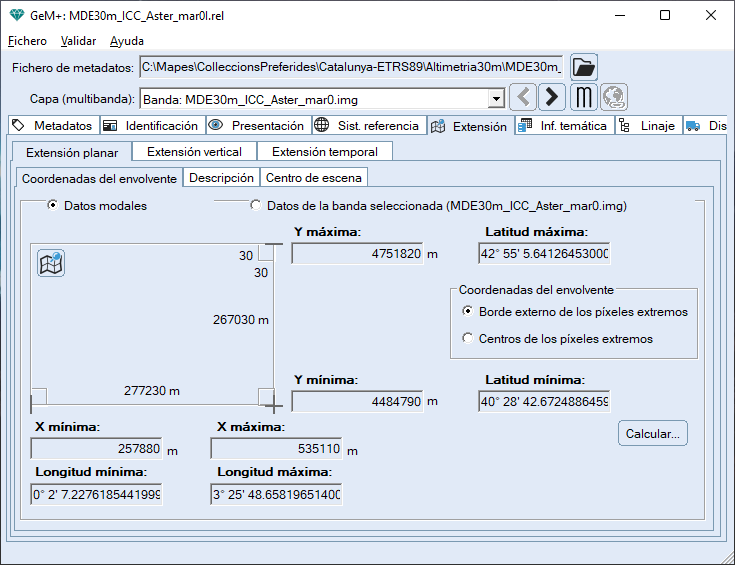

Se muestran las coordenadas del envolvente (X mínima, X máxima, Y mínima y Y máxima) de la capa correspondiente en las unidades expresadas en la clave
unidades de la sección Sistema de Referencia Horizontal y,
también en coordenadas geográficas latitud-longitud en el datum de la base. Además, se puede escoger que muestre estas coordenadas en el borde extremo o en los centros de los píxeles extremos.
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general (véase la sección de Información Temática). Esta es la razón por la que en el GeM+ (en caso de una capa multibanda) existe un botón radial que permite visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior del GeM+).
Para evitar valores incoherentes entre diferentes claves del GeM+ y a causa de la relación implícita del número de columnas y filas, el lado de celda (en las dos direcciones) y el envolvente de la capa, no se permite modificar directamente el valor de esta clave. Para modificarlo es necesario pulsar la opción "Cambiar..." que abre una caja para modificar estos parámetros de forma conjunta (cambios en las columnas y filas, el lado de celda y el envolvente).

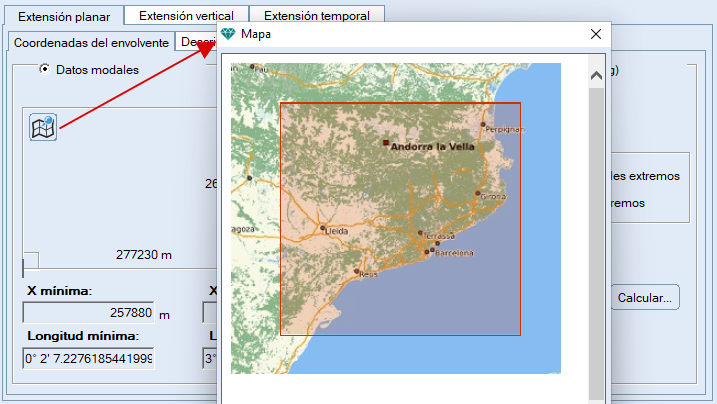

Por último, también permite mostrar un mapa de situación con el botón de
.
Descripción

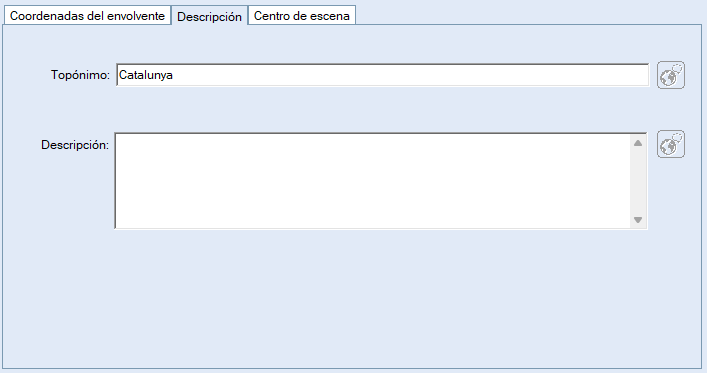

En esta sección se puede introducir un topónimo y una descripción general sobre la extensión planar de la base.
Centro de escena

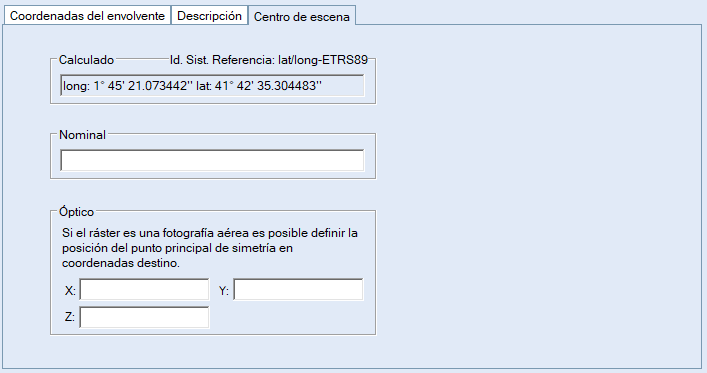

En esta sección se muestra el centro de escena calculado que informa sobre las coordenadas geográficas (longitud y latitud) del punto central de la base (Xmin+(Xmin-Xmax)/2, Ymin+(Ymin-Ymax)/2).
Este valor se calcula dinámicamente a partir de la extensión de la capa y de la transformación (si es necesario) del sistema de proyección de la base al sistema de proyección latitud-longitud (manteniendo el datum de la base).
En la caja se informa del identificador de referencia de las coordenadas geográficas (por ejemplo: lat/long-ED50).
En caso de que el sistema sea local no es posible calcular el centro de escena en coordenadas geográficas.
También se permite introducir el centro de escena nominal que puede ser diferente al valor del centro de escena calculado. Por ejemplo, en el caso de una imagen de satélite las cabeceras de los ficheros en el formato original (p.ej. Landsat y formato CEOS) suelen guardar información respecto al centro de escena nominal, que los programas de importación pueden recuperar y documentar en los metadatos de la base. Es interesante mantener este valor de forma diferenciada al centro de escena calculado ya que este último puede variar en función del tipo y calidad de georreferencia aplicada a la imagen, mientras que el nominal es único y teórico para cada imagen (información del productor de la imagen, por ejemplo).
En el caso de un raster que corresponda a una fotografía aérea, también se permite introducir el centro de escena óptico (o la posición del punto principal de simetría en coordenadas destino).
