PESTAÑA SISTEMA DE REFERENCIA HORIZONTAL

Esta pestaña del GeM+ recoge la información que hace referencia al sistema de referencia espacial horizontal de la base, a partir del cual se miden las cantidades lineales o angulares que se asignan a la posición que ocupa un punto en el espacio.

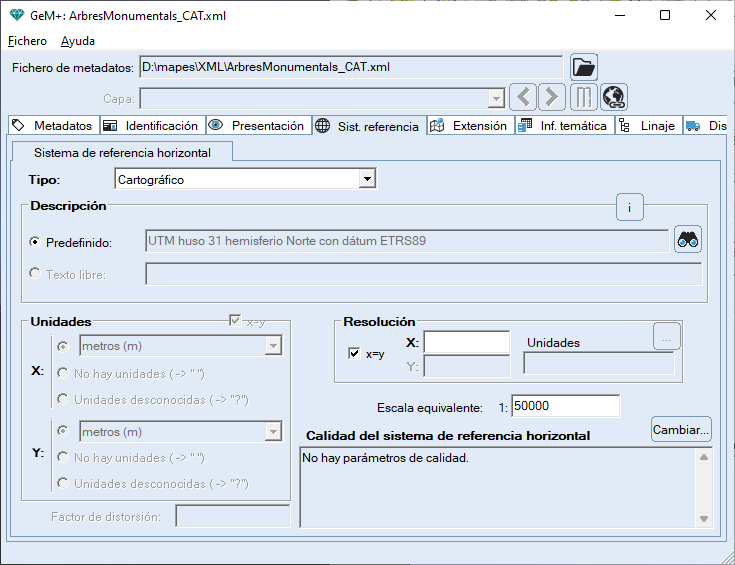

Pestaña sistema de referencia horizontal.

En el caso de metadatos en formato REL (u otros específicos de MiraMon):

• En los vectores estructurados de nodos y de polígonos esta sección no se guarda en el fichero REL (en formato 4) ya que los datos del sistema de referencia son los referidos al fichero de arcos relacionado. Esto asegura que las capas de arcos y las de nodos y polígonos relacionadas estén documentadas de manera coherente (en los antiguos ficheros de documentación podía darse contradicción entre los sistemas de referencia documentados por una base de arcos y la de nodos y la/s de polígonos relacionadas).
• En caso de que los metadatos de la base de polígonos o de nodos se lean de los antiguos ficheros de documentación, el sistema de referencia mostrado en GeM+ será el documentado en el DVP o DVN independientemente del sistema de referencia documentado en la base de arcos (e independientemente de en qué formato se encuentren los metadatos del fichero de arcos).
• En caso de que los metadatos de la base sean de tipo raster multibanda, se aplicará el mismo sistema de referencia a todas las bandas.

Tipos
El sistema de referencia horizontal puede ser de los siguientes tipos:

• Cartográfico: indica que el sistema de referencia define las posiciones en función de la latitud y la longitud sobre un elipsoide de referencia (sistema geográfico), o bien que el sistema de referencia define las posiciones en un plano de referencia (sobre el cual se ha proyectado el elipsoide terrestre) en función de distancias, o de distancias y ángulos (sistema planar).
• Local: cualquier sistema de coordenadas que no está alineado con la superficie de la Tierra.
• Gráfico de MiraMon: se usa para documentar un sistema de coordenadas de un gráfico generado por MiraMon (p. ej. un histograma o un perfil topográfico). Solamente está disponible para un fichero de metadatos en formato REL.

Descripción
Para el tipo cartográfico, se puede seleccionar un sistema de referencia predefinido con el botón donde se abrirá una nueva ventana que permite seleccionar un sistema de referencia horizontal usado recientemente, definido en el fichero de parámetros de configuración, de las tablas geodésicas o bien copiarlo de un fichero existente. Para más información, véase aquí.

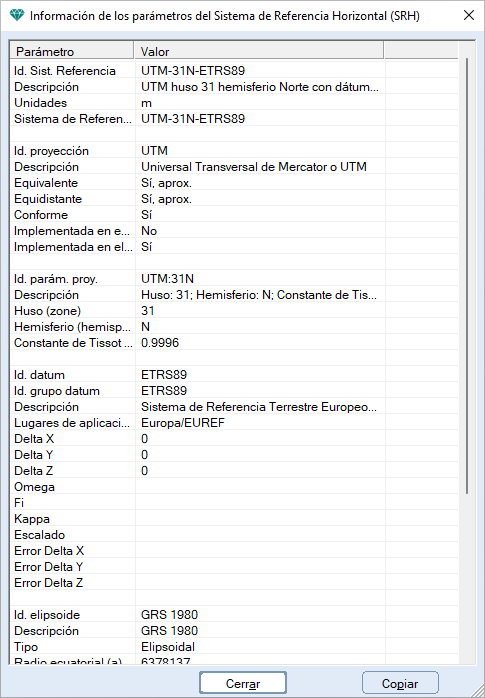

También se puede ver la información de los parámetros del SRH seleccionado con el botón donde aparece una nueva ventana que muestra información de los diferentes parámetros de su proyección, su datum, su elipsoide, etc.

Unidades
Permite especificar las unidades del sistema de referencia horizontal usadas por los valores de latitud y longitud (en un sistema de referencia geográfico) o de medidas de distancias (en un sistema de referencia planar).

Pueden tener los siguientes valores posibles:

• nm (nanómetros)
• µm (micrómetros)
• mm (milímetros)
• cm (centímetros)
• dm (decímetros)
• m (metros)
• dam (decámetros)
• hm (hectómetros)
• km (kilómetros)
• inch (pulgadas)
• ft (pies)
• yd (yardas)
• S.M. (millas terrestres)
• N.M. (millas náuticas)
• º (grados)

También se permite definir que no hay unidades o que se desconocen.
En el caso de un SRH cartográfico, las unidades se actualizan automáticamente cada vez que se selecciona un SRH y no se permite la edición de esta variable.
En el caso de un SRH local o de gráfico de MiraMon, se permite escoger diferentes unidades para el eje X y el eje Y.
Este esquema de documentar las unidades también se aplica a otros aspectos de los metadatos, como por ejemplo las unidades de los campos de la base de datos (en la pestaña sobre Información Temática).

Resolución
La resolución es la unidad mínima espacial con significancia o la distancia de muestreo (para rasters) en el sistema de referencia actual. La resolución puede ser diferente en la dirección de las X y de las Y.

No se debe confundir este concepto con el de precisión (aún no implementada) que se refiere al número de cifras significativas con que se puede almacenar un dato numérico (por ejemplo la precisión planimétrica se refiere al número de cifras significativas con que se guardan las coordenadas), ni con el de lado de celda (que solo aplica a rasters).
En la conversión de los antiguos ficheros de documentación, si la clave "resolution :" está vacía o con cualquier valor no numérico, no se indica ningún valor en el nuevo fichero de metadatos. Por otro lado, una entrada numérica en la clave "resolution :" se asignará a "Resolución en X" y a "Resolución en Y".
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general (véase la sección de Información Temática). Esta es la razón de que en GeM+ (en caso de una capa multibanda) exista un botón radial que permite visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior del GeM+).
La resolución en X y en Y se refiere a la resolución en X y en Y en el sistema de referencia actual, no en el del sistema en el que estuviera la capa en una fase anterior. Esto es especialmente importante en el caso de capas de tipo raster provenientes de sensores de teledetección en los que el proceso de corrección geométrica suele implicar una rotación de los ejes del sistema de referencia.
Por ejemplo, una imagen MSS tiene nominalmente una resolución de 57 m en X (columnas) y de 79 m en Y (filas). Este dato es válido en el formato casi bruto en que suelen distribuirse los datos MSS (system corrected), pero una vez esta imagen es corregida geométricamente para georreferenciarla al sistema de referencia cartográfico que nos interese (por ejemplo UTM, etc.), el nuevo sistema X,Y puede sufrir, en el proceso de corrección, rotaciones respecto al sistema X,Y original y, por tanto, sería necesario recalcular las resoluciones en X y en Y con el factor de rotación que se haya aplicado a la imagen.
El cálculo riguroso de este factor no siempre es una cuestión trivial, y por ello la cifra dada suele ser aproximada; sin embargo, esto no es un problema ya que el parámetro resolución es en sí un parámetro indicativo aproximado, especialmente en sensores de barrido (con solapamiento de filas entre barridos) y en aquellos en los que la altitud sobre el terreno en cada punto es nominal (relieve, imperfecciones en la determinación de la altitud, etc.).
Finalmente, cabe decir que en numerosos casos puede ser admisible no aplicar ninguna corrección respecto a la resolución de la imagen original y documentar simplemente esta; esto es justificable cuando la rotación es pequeña, caso de la mayoría de plataformas heliosíncronas de teledetección, que son prácticamente polares, y de la mayoría de sistemas de proyección cartográfica, que tienen el norte aproximadamente alineado con el eje Y.

Unidades de la resolución
Son las unidades de la resolución del sistema de referencia horizontal. A menudo es necesario documentarlas dado que son diferentes de las unidades del sistema de referencia horizontal. Por ejemplo en una imagen de teledetección que aún no ha sido georreferenciada las unidades del sistema de referencia pueden ser píxeles y las unidades de la resolución metros, porque se documenta la resolución nominal del sensor, conocida previamente.

Escala equivalente
Indica el denominador de la escala equivalente de un mapa en papel con la misma calidad que la base cartográfica digital que se está documentando.

Lado de celda
Es la dimensión de la celda de la imagen sobre el territorio y se calcula a partir del número de columnas y filas y de la envolvente de un raster y no se documenta en el fichero REL.

El lado puede ser diferente en la dirección de las X y de las Y. Sin embargo, MiraMon no da pleno soporte a esta posibilidad, que se recomienda no utilizar. Solo aplica en caso de rasters.
No se debe confundir este concepto con el de resolución. Por ejemplo, una imagen del canal térmico del canal 6 del sensor Thematic Mapper del satélite Landsat-5 tiene una "resolution" de 120 m, aunque a menudo se suministra remuestreada a 30 m (lado de celda). La resolución sigue siendo 120 m aunque el lado de celda sea ahora de 30 m.
En el caso de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general (véase la sección de Información Temática). Esta es la razón de que en GeM+ (en caso de una capa multibanda) exista un botón radial que permite visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior del GeM+).
Para evitar valores incoherentes entre diferentes claves de GeM+ y debido a la relación implícita del número de columnas y filas, el lado de celda (en las dos direcciones) y la envolvente de la capa, no se permite modificar directamente el valor de esta clave. Para modificarlo es necesario pulsar la opción "Cambiar..." que abre una caja para modificar estos parámetros de forma conjunta (cambios en las columnas y filas, el lado de celda y la envolvente).

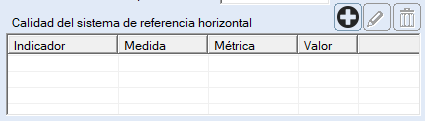

Calidad del sistema de referencia horizontal
Permite documentar la información de calidad referente al sistema de referencia horizontal, en el caso de metadatos en formato REL, o bien, documentar la información de calidad referente a los sistemas de referencia, sin distinguir el tipo, en el caso de metadatos en XML.
Para documentar esta calidad se especificarán las medidas de calidad relacionadas con la exactitud posicional relativa o absoluta, etc.

Puede consultar la sección Calidad de los datos para más información sobre la estructura de las claves de los elementos y parámetros de calidad.
En el caso de metadatos en formato REL y de una capa multibanda se puede documentar, para cada banda, un valor para esta clave diferente al valor general (véase la sección de Información Temática). Esta es la razón de que en GeM+ (en caso de una capa multibanda) exista un botón radial que permite visualizar los datos generales o los de la banda seleccionada (esta selección se realiza con el desplegable o los botones de retroceso y avance situados en la parte superior del GeM+).

Factor de distorsión
En el caso de un gráfico de MiraMon, se puede editar el factor de distorsión que representa la dilatación (valores>1) o contracción (valores<1) de las dimensiones del eje Y respecto al eje X. Este factor se usa con el objetivo de mostrar un perfil más proporcional a las dimensiones X/Y habituales de pantalla o papel.

SELECCIÓN DEL SISTEMA DE REFERENCIA HORIZONTAL

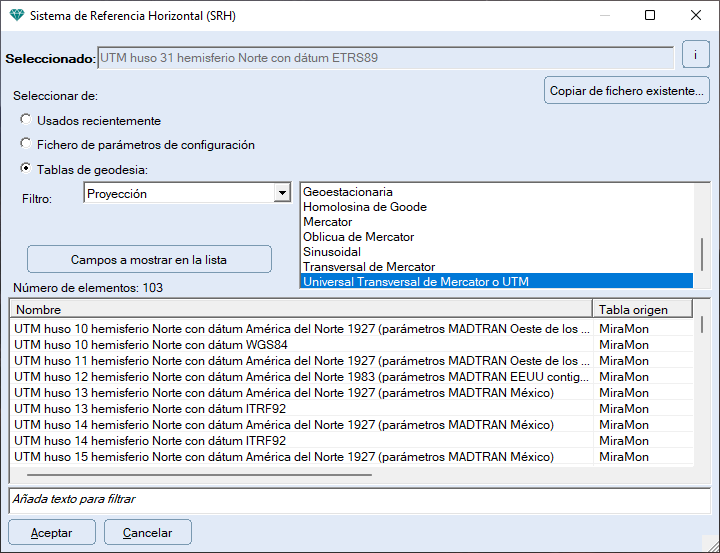

Esta ventana permite la selección de un sistema de referencia horizontal (SRH), ya sea usado recientemente, o definido en el fichero de parámetros de configuración, o a partir de las tablas geodésicas, o bien copiarlo de un fichero existente.

Se puede ver la información de los parámetros del SRH seleccionado con el botón donde aparece una nueva ventana que muestra información de los diferentes parámetros de su proyección, su datum, su elipsoide, etc.

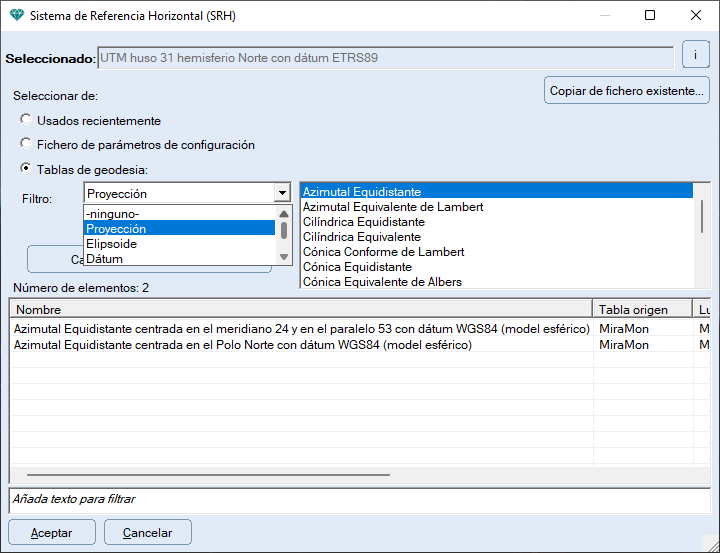

En el caso de que se seleccione a partir de las tablas geodésicas, se puede buscar el SRH deseado aplicando un filtro por un campo concreto y/o a partir de un texto a filtrar.

En la tabla se mostrarán los SRH que cumplen estos filtros y puede escoger el deseado haciendo un clic sobre él con el botón izquierdo del ratón que se asignará como SRH seleccionado en la parte superior de la ventana, o bien con doble clic también con el botón izquierdo del ratón y se cerrará la ventana con el SRH seleccionado. También se puede consultar la información de los parámetros de un SRH de la tabla haciendo un clic sobre él con el botón derecho del ratón.

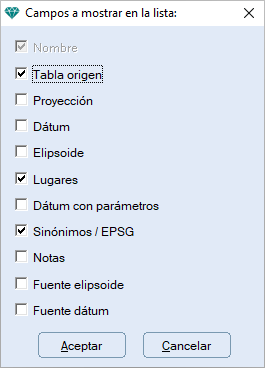

Además, puede escoger los campos que quiere que se muestren en la lista (a excepción del campo Nombre que aparece siempre).

TABLAS GEODÉSICAS

Un sistema geodésico de referencia debe estar identificado de manera única por un acrónimo o una pequeña abreviatura del nombre completo, de forma que este identificador es la vía para conocer todos los parámetros del sistema de referencia (proyección, parámetros de la proyección, datum, etc).

Este identificador permite conocer todos los parámetros del sistema de referencia a partir de su relación con las tablas de geodesia. La tabla principal de este conjunto de tablas se denomina m_geodes.dbf y es la que contiene los identificadores del sistema de referencia, su descripción (nombre completo) y otras informaciones que permiten asociar esta tabla con las tablas relacionadas que contienen información sobre la proyección (m_proj.dbf), los parámetros de la proyección (m_parproj.dbf), el datum (m_datum.dbf) y el elipsoide de referencia (m_ellip.dbf). Todas las tablas mencionadas son proporcionadas por MiraMon y situadas en su mismo directorio.

El usuario puede crear sus propias tablas de geodesia (denominadas como las de MiraMon pero con una "u_" de usuario al inicio del nombre en lugar de "m_") con la misma estructura y relaciones que las tablas de MiraMon. Estas tablas deben estar situadas en el directorio del programa y pueden contener otros sistemas de referencia (con un conjunto de parámetros diferentes a los proporcionados por el programa). Es necesario asegurarse de que los identificadores de los sistemas de referencia definidos por el usuario no coincidan con los definidos en la tabla de MiraMon (m_geodes.dbf).

Existe aún la última posibilidad de que toda la información del sistema de referencia se encuentre en el fichero REL. Este sistema es particularmente interesante para el intercambio de información entre usuarios diferentes (y por tanto con tablas de geodesia u_*.dbf diferentes). En este caso el fichero REL deberá contener, además del identificador del sistema de referencia, todo el conjunto de claves que define este sistema. Por convenio y similitud con el sistema de tablas de geodesia, el nombre de estas claves en el fichero REL seguirá la norma nombre_tabla.nombre_campo. Por ejemplo, para documentar la descripción de un sistema de referencia en el REL se debe utilizar una clave denominada geodes.DESCGEODES ya que normalmente esta información se encuentra en el campo "DESCGEODES" de la tabla *_geodes.dbf.

En caso de que el tipo de sistema de referencia horizontal sea local (HorizontalSystemDefiniton=Local) la clave Identificador no es obligatoria ya que no es necesario referirse a un identificador que se relacione con las tablas de geodesia. De todas formas, puede ser útil guardar un identificador del sistema local ya que permitirá saber cuáles de estos sistemas son superponibles o no. Por ejemplo:

HorizontalSystemDefiniton=Local
HorizontalSystemIdentifier=Ampliación del Puerto de Barcelona

no es superponible a:

HorizontalSystemDefiniton=Local
HorizontalSystemIdentifier=Aeropuerto de Barcelona

En el caso particular de que esta clave valga el literal "plane" indicará un sistema plano y cartesiano arbitrario cualquiera. Esto es útil para documentos escaneados, planos sin georreferenciar, etc.

* Equivalencia entre la entrada "ref. system" de los antiguos ficheros de documentación y el sistema de tablas de geodesia:

La clave "ref. system" de los antiguos ficheros de documentación podía contener informaciones diversas, que ahora se sitúan en lugares diferentes en la estructura de tablas de geodesia.

En caso de que la entrada de "ref. system" fuera "plane":

El resto de valores que se pueden encontrar en la entrada "ref. system" no se refieren a la Definición del sistema de referencia (clave HorizontalSystemDefinition=) sino a un sistema de referencia determinado. Por tanto, otros valores en "ref. system" generarán las claves:

HorizontalSystemDefiniton=Cartographic
HorizontalSystemIdentifier= ...

donde el valor de HorizontalSystemIdentifier= es el correspondiente en función del valor concreto de "ref. system". Por ejemplo:

(volver a índice)
