EstRas: Estadístiques d'un ràster o d'una sèrie de ràsters
Accés directe de l'ajuda a Internet: EstRas
Accés a l'aplicació des del menú: "Eines | Processament d'imatges | Estadístiques de ràsters"
Presentació i opcions
Aquesta aplicació calcula dades estadístiques d'imatges ràster en el que es pot escollir entre tres opcions:
- el càlcul de dades estadístiques d'un sol ràster (monobanda o multibanda)
- el càlcul d'una imatge amb el resultat de la funció estadística escollida a partir d'una sèrie de ràsters
- la normalització d'un ràster (monobanda o multibanda)
A l'opció de càlcul de dades estadístiques d'un sol ràster, el fitxer d'entrada ha de ser un ràster de tipus IMG i cal seleccionar com a mínim una de les funcions estadístiques disponibles (que depenen del tractament de les dades que es seleccioni). El fitxer de sortida serà un fitxer INI on s'escriurà el resultat dels diferents càlculs estadístics escollits. Aquesta opció permet fer aquest càlcul per a totes les bandes d'un fitxer ràster multibanda.
A l'opció de càlcul d'una imatge de les estadístiques d'una sèrie de ràsters, el fitxer d'entrada ha de ser un fitxer TXT amb la llista de fitxers ràsters en format IMG que es vol utilitzar per al càlcul. Ha d'haver com a mínim dos fitxers ràster per poder realitzar el càlcul i han de tenir el mateix nombre de columnes i files. El càlcul es fa píxel a píxel. Per a cada píxel (posició columna,fila) s'escull tots els valors vàlids en els ràsters d'entrada, s'hi s'aplica la funció estadística escollida i el resultat s'escriu al fitxer ràster de sortida.
Pel que fa a l'opció de normalitzar un ràster, el càlcul es pot aplicar a un ràster monobanda o multibanda.
En els càlculs de quantils, com la mediana, es pot indicar, amb el modificador /MEDIANA_EMPAT=, el tipus de desempat a usar per al seu càlcul quan la posició del quantil sigui entre dos valors de la sèrie. Per a més informació es pot consultar sintaxi general.
Si es desitja calcular les freqüències o les àrees de les diferents categories d'un ràster categòric, es pot emprar l'aplicació Histo o bé la consulta per atributs des de la pantalla principal del MiraMon.
Caixa de diàleg de l'aplicació
|

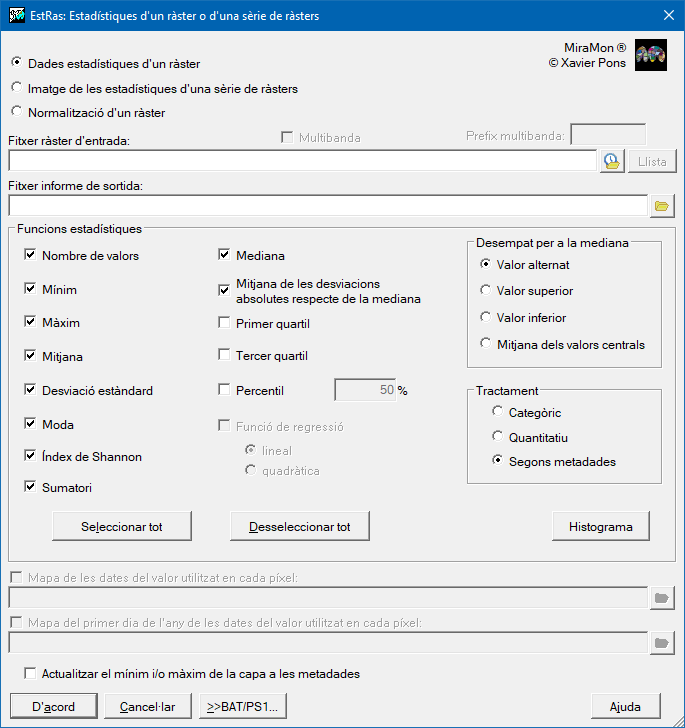

| Caixa de diàleg de l'EstRas |
Sintaxi
Sintaxi:
- EstRas 1 FitxerIMG FitxerINI Tractament [/N_VAL] [/MIN] [/MAX] [/MITJANA] [/DESV_STD] [/MEDIANA] [/DESV_MEDIANA] [/MODA] [/I_SHAN] [/1Q] [/3Q] [/MULTIBANDA] [/MEDIANA_EMPAT] [/PERCENTIL] [/SUMATORI]
- EstRas 2 FuncióEstadística LlistaIMG FitxerIMGSortida [ValPerc] [/MEDIANA_EMPAT] [/AJUST]
- EstRas 3 FitxerIMG FitxerIMGNorm [/MULTIBANDA] [/PREFIX]
Opcions:
- 1:
Dades estadístiques d'un ràster.
- 2:
Imatge de les estadístiques d'una sèrie de ràsters.
- 3:
Normalització d'un ràster.
Paràmetres:
- FitxerIMG
(Fitxer IMG -
Paràmetre d'entrada): Fitxer ràster a usar pel càlcul d'estadístiques.
- FitxerINI
(Fitxer INI -
Paràmetre de sortida): Fitxer INI amb els resultats de les dades estadístiques calculades.
- Tractament
(Tractament de les dades origen -
Paràmetre d'entrada): Indica el tractament de les dades del ràster origen:
- C: Categòric.
- N: Quantitatiu.
- M: Segons metadades.
- FuncióEstadística
(Funció estadística -
Paràmetre d'entrada): Funció estadística a calcular per a cada píxel de la sèrie de ràsters:
- 1: Mínim.
- 2: Màxim.
- 3: Mitjana.
- 4: Desviació estàndard.
- 5: Mediana.
- 6: Moda.
- 7: Índex de Shannon.
- 8: Mitjana de les desviacions absolutes respecte de la mediana.
- 10: Primer quartil.
- 12: Tercer quartil.
- 14: Percentil.
- 15: Recta de regressió.
- 16: Sumatori.
- LlistaIMG
(Llista IMG -
Paràmetre d'entrada): Fitxer TXT amb la llista de fitxers que es volen usar pel càlcul de la imatge de la funció estadística escollida.
- FitxerIMGSortida
(Fitxer IMG -
Paràmetre de sortida): Fitxer ràster amb el resultat de les dades estadístiques calculades.
- ValPerc
(ValorPercentil -
Paràmetre d'entrada): En cas d'escollir la funció estadística de Percentil, s'indica el valor del percentil que es vol calcular per cada cel·la de la sèrie de ràsters.
- FitxerIMGNorm
(Fitxer IMG -
Paràmetre de sortida): Fitxer ràster amb el resultat de la normalització de la imatge d'entrada.
Modificadors:
/N_VAL
(Nombre de valors)
Per a calcular el nombre de píxels del ràster origen (sense comptar els píxels amb valor sensedades en el cas que n'hi hagi). (Paràmetre d'entrada) /MIN
(Mínim valor)
Per calcular el valor mínim del ràster origen. (Paràmetre d'entrada) /MAX
(Màxim valor)
Per calcular el valor màxim del ràster origen. (Paràmetre d'entrada) /MITJANA
(Mitjana)
Per calcular la mitjana del ràster origen. (Paràmetre d'entrada) /DESV_STD
(Desviació estàndard)
Per calcular la desviació estàndard del ràster origen. (Paràmetre d'entrada) /MEDIANA
(Mediana)
Per calcular la mediana del ràster origen. (Paràmetre d'entrada) /DESV_MEDIANA
(Mitjana de les desviacions absolutes respecte de la mediana)
Per calcular la mitjana de les desviacions absolutes respecte de la mediana del ràster origen. (Paràmetre d'entrada) /MODA
(Moda)
Per calcular la moda del ràster origen. (Paràmetre d'entrada) /I_SHAN
(Índex de Shannon)
Per calcular l'índex de Shannon del ràster origen. (Paràmetre d'entrada) /1Q
(Primer quartil)
Per calcular el primer quartil del ràster origen. (Paràmetre d'entrada) /3Q
(Tercer quartil)
Per calcular el tercer quartil del ràster origen. (Paràmetre d'entrada) /PERCENTIL=
(Percentil)
En el cas d'escollir la funció estadística Percentil, indica quin percentil es vol calcular. (Paràmetre d'entrada) /SUMATORI
(Sumatori)
Per calcular la suma de totes les cel·les del ràster origen. (Paràmetre d'entrada) /MEDIANA_EMPAT= (Desempat per als quantils) Si s'ha sol·licitat el càlcul d'algun quantil (com ara la mediana, un quartil o un percentil), indica el criteri de desempat a usar per al seu càlcul. Per a saber més sobre els valors d'aquest paràmetre es pot consultar les consideracions del document de sintaxi general. (Paràmetre d'entrada) /AJUST=
(Tipus d'ajust per a la recta de regressió)
En el cas que s'hagi indicat calcular la Recta de regressió, indica el tipus d'ajust a realitzar: - L: Lineal.
- Q: Quadràtica.
(Paràmetre d'entrada) /MULTIBANDA (Multibanda) Indica que es vol utilitzar totes les bandes del fitxer d'entrada. (Paràmetre d'entrada) /PREFIX=
(Prefix)
Prefix dels fitxers de sortida. (Paràmetre d'entrada)
