• Histo: Histograma d'un ràster

Accés a aquest text d'ajuda com a pàgina web: Histo

Presentació i opcions

Aquesta aplicació genera l'histograma de freqüències d'un ràster en format IMG.

Un histograma de freqüències és la representació gràfica, formada habitualment per rectangles denominats barres, o per línies, de les freqüències d'ocurrència d'una variable agrupada en els intervals definits per la persona usuària (que poden ser d'amplada 1 en variables enteres de poc rang i aleshores coincideixen amb els valors de les dades analitzades). En l'histograma la variable a representar se sol ubicar a l'eix horitzontal i l'altura de cada rectangle o línia és proporcional a la freqüència del valor o de l'interval que representa.

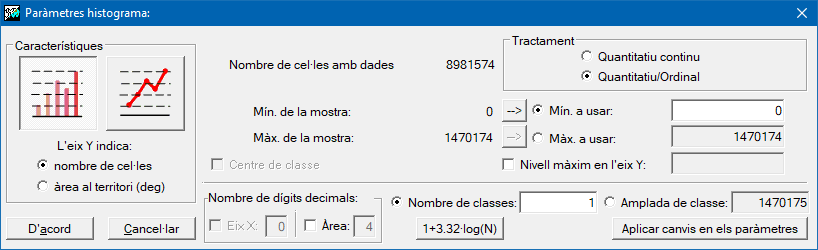

L'aplicació Histo del MiraMon permet elaborar l'histograma d'una imatge ràster, visualitzar-lo en pantalla i desar el resultat obtingut en un fitxer CSV amb les freqüències i les àrees per a cada classe per si es vol efectuar una anàlisi més profunda en un full de càlcul. La persona usuària pot definir els paràmetres de l'histograma a obtenir: tipus de gràfic (càlcul de freqüències o càlcul de l'àrea ocupada per cada classe), tipus de tractament de les dades (quantitatiu continu, quantitatiu/ordinal, categòric), valor mínim i màxim que es vol representar a l'histograma, nombre de classes a representar, etc.

Quan es fa un canvi en algun paràmetre és convenient prémer el botó "Aplicar els canvis en els paràmetres" per tal que el programa mostri els canvis en els paràmetres dependents (típicament en gris, no editables).

L'apartat Tractament té un aspecte i funcionalitat diferent segons si les dades són quantitatives o ordinals, o categòriques. En el primer cas permet definir les classes en valors reals quan se selecciona "Quantitatiu continu", o en enters (llevat que les dades ja siguin reals) quan se selecciona "Quantitatiu/ordinal". En el segon cas (ràsters categòrics) l'únic tractament possible de les dades és "Categòric".

El botó 1+3.32·log(N), on N és el nombre de mostres, i està disponible quan s'activa el radial "Nombre de classes" i no el radial "Amplada de classe", aplica una fórmula habitual per a un nombre "raonable" de classes, tot i que cal tenir en compte que si la distribució és poc gaussiana caldrà que es faci una millor exploració del nombre d'intervals per a obtenir un histograma representatiu. En l'expressió anterior, log és un logaritme en base 10.

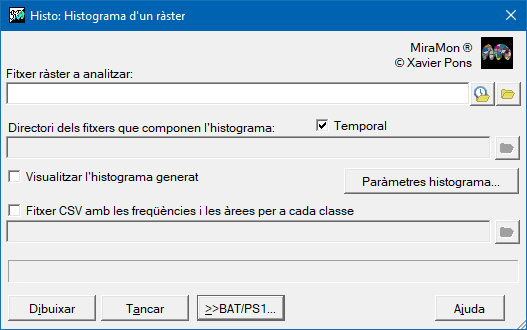

Caixa de diàleg de l'aplicació

Caixa de diàleg de l'Histo
