AreaSGN: Creació de signatures i estadístiques espectrals a partir d'àrees d'entrenament
Accés directe de l'ajuda a Internet: AreaSGN
Accés a l'aplicació des del menú: "Eines | Classificació d'imatges | Càlcul de signatures i estadístiques espectrals"
Presentació
Aquesta aplicació permet crear els fitxers de les signatures espectrals SGN de totes les bandes espectrals d'una imatge a partir d'unes àrees d'entrenament.
Les àrees d'entrenament poden ser proporcionades a través d'un ràster categòric o bé a través d'una capa de polígons. El ràster categòric es pot obtenir mitjançant els algorismes de classificació d'aplicacions com ara IsoMM, ClasSup o ClaskNN, o per rasterització d'una capa de polígons.
S'ha d'especificar 2 arguments obligatoris d'entrada. El primer d'ells és l'adreça i el nom de l'arxiu d'entrada que pot ser un ràster categòric o bé una capa de polígons. I el segon argument és el fitxer ASCII amb la llista d'adreces de les diferents capes que poden ser de diferents bandes d'imatges de satèl·lits, MDT, etc. A més, permet afegir diferents arguments optatius, com la creació d'un fitxer HTML amb gràfics de diferents estadístiques de les signatures o la creació d'un fitxer CSV amb taules d'estadístiques de les diferents signatures.
En cas de triar una capa de polígons al primer argument, caldrà incloure un paràmetre especificant el camp de la taula DBF que conté la classe associada a cada polígon. Aquest camp podrà ser numèric o de cadena de caràcters. En el cas que el camp sigui numèric, també es pot especificar un altre paràmetre optatiu per indicar un camp amb els noms de les categories.
Com a paràmetres de sortida, s'ha d'especificar el directori de sortida de les signatures espectrals. Opcionalment, es pot demanar que es creï un fitxer HTML amb gràfics d'estadístiques de les signatures espectrals i/o un fitxer CSV amb taules d'estadístiques de les signatures. Per visualitzar el fitxer HTML, en alguns navegadors, com el Chrome, és possible exportar el gràfic al porta-retalls a través del botó dret del ratolí polsat quan el cursor és sobre el gràfic. Alternativament a aquests gràfics, si obriu el fitxer CSV en un programa de full de càlcul com l'Excel és possible fer altres gràfics o personalitzar-los de manera diferent.
En els càlculs de quantils, com la mediana, es pot indicar, amb el modificador /MEDIANA_EMPAT=, el tipus de desempat a usar per al seu càlcul quan la posició del quantil sigui entre dos valors de la sèrie. Per a més informació es pot consultar sintaxi general.
És convenient que el fitxer amb les àrees d'entrenament estigui vinculat a una taula tesaurus que indiqui índexs de categories (començant per 1) en el primer camp i el descriptor de la categoria en el segon camp. També és convenient que el fitxer amb les àrees d'entrenament tingui una simbolització adequada (típicament una taula de simbolització de color [paleta]) desada al propi fitxer REL de la capa des del botó "Desar" de la caixa de diàleg en què s'estableix la visualització de la capa. Això permet que les aplicacions de classificació com ClasSup o ClaskNN que utilitzaran les signatures (fitxers .sgn) resultants de l'execució de l'aplicació AreaSGN vinculin automàticament el mapa obtingut al mateix tesaurus de categories (i en consultar qualsevol cel·la s'obtingui la categoria resultat de la classificació) i, alhora, el mapa es visualitzi amb els colors adequats (els mateixos que hem triat per a les àrees d'entrenament).

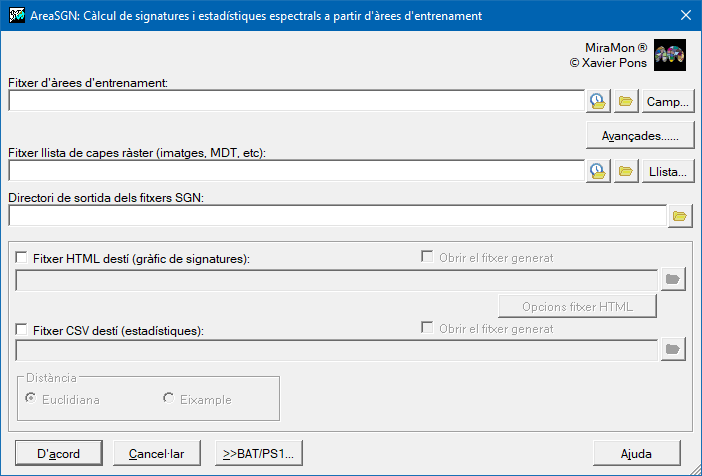

Caixa de diàleg de l'aplicació
|
| Caixa de diàleg de l'AreaSGN |
Sintaxi
Sintaxi:
- AreaSGN 2 FitxerOrigen Llista SGN [/CAMP] [/REPE] [/CAMP_CAT] [/MEDIANA_EMPAT] [/N_DECIM_HTML] [/GRAF_HTML_W_IMP] [/GRAF_HTML_H_IMP] [/GRAF_HTML_W_VIS] [/GRAF_HTML_H_VIS] [/OBRIR_HTML] [/DIST_CSV] [/OBRIR_CSV] /HTML /CSV
Opcions:
Creació de les signatures espectrals i taula CSV a partir d'una capa ràster o de polígons categòrics.
Paràmetres:
- FitxerOrigen
(Fitxer origen -
Paràmetre d'entrada): Fitxer ràster categòric IMG o de polígons POL amb la informació del tipus de classe associat a cada píxel de la imatge o a cada polígon.
- Llista
(Fitxer llista de capes ràster -
Paràmetre d'entrada): Fitxer de text on hi ha el noms de les diferents capes ràster corresponents a bandes d'imatges de satèl·lits, MDT, etc...
- SGN
(Signatures espectrals -
Paràmetre de sortida): Directori dels fitxers de les signatures espectrals de sortida.
Modificadors:
/CAMP=
(Camp de categoria)
En el cas que el fitxer origen sigui una capa de polígons, és el camp de taula DBF que conté la classe associada a cada polígon. (Paràmetre d'entrada) /REPE
(Registre escollit quan hi ha més d'un índex)
Indica quin és el registre triat quan hi ha més d'un registre per identificador gràfic (registre múltiple). Per a saber més sobre els valors d'aquest paràmetre es pot seguir les consideracions del document de sintaxi general. (Paràmetre d'entrada) /CAMP_CAT=
(Camp amb el nom de les categories)
En el cas de que el fitxer origen sigui de polígons i s'esculli un camp de categoria numèric, correspon al camp amb els noms de les categories. (Paràmetre d'entrada) /MEDIANA_EMPAT=
(Desempat per als quantils)
Si s'ha sol·licitat el càlcul d'algun quantil (com ara la mediana, un quartil o un percentil), indica el criteri de desempat a usar per al seu càlcul. Per a saber més sobre els valors d'aquest paràmetre es pot consultar les consideracions del document de sintaxi general. (Paràmetre d'entrada) /N_DECIM_HTML=
(Nombre de decimals de les dades HTML)
Nombre de decimals de les dades del fitxer HTML de gràfics de signatures. (Paràmetre d'entrada) /GRAF_HTML_W_IMP=
(Ample resolució qualitat impressió gràfics HTML)
Ample de la resolució de qualitat per a la impressió dels gràfics de les signatures del fitxer HTML. (Paràmetre d'entrada) /GRAF_HTML_H_IMP=
(Altura resolució qualitat impressió gràfics HTML)
Altura de la resolució de la qualitat per a la impressió dels gràfics de les signatures del fitxer HTML. (Paràmetre d'entrada) /GRAF_HTML_W_VIS=
(Ample resolució estàndard visualització gràfics HTML)
Ample de la resolució estàndard per a la visualització en pantalla dels gràfics de les signatures del fitxer HTML. (Paràmetre d'entrada) /GRAF_HTML_H_VIS=
(Altura resolució estàndard visualització gràfics HTML)
Altura de la resolució estàndard per a la visualització en pantalla dels gràfics de les signatures del fitxer HTML. (Paràmetre d'entrada) /OBRIR_HTML
(Obrir fitxer HTML generat)
Obrir directament el fitxer HTML un cop generat. (Paràmetre d'entrada) /DIST_CSV=
(Distància)
Tipus de distància:- EUC: Euclidiana.
- EIX: Eixample (o Manhattan).
(Paràmetre d'entrada) /OBRIR_CSV
(Obrir el fitxer CSV generat)
Obrir directament el fitxer CSV un cop generat. (Paràmetre d'entrada) /HTML=
(Fitxer HTML de gràfic de signatures)
Adreça del fitxer HTML de sortida dels gràfics de les signatures. (Paràmetre de sortida) /CSV=
(Fitxer CSV d'estadístiques espectrals)
Adreça del fitxer CSV de sortida amb estadístiques espectrals. (Paràmetre de sortida)
