Esta aplicación permite transformar bidireccionalmente ficheros TIFF e IMG. Además de este propósito general, también permite la importación multibanda (bandas radiométricas, calidad, etc) de la colección 1 y 2 de los datos Landsat del USGS. En el caso de la colección 2, se permite la importación tanto de datos de nivel 1 de procesamiento como de datos de nivel 2.
Opciones de la aplicación:
El orden en el que se presentan las opciones en esta explicación previa, en la caja de diálogo de la aplicación y en la sintaxis corresponde a su agrupación conceptual, por tipología de transformación (información, transformaciones de TIFF a los diversos tipos de IMG y de IMG a los diversos tipos de TIFF). Sin embargo, la numeración de las opciones es correlativa de acuerdo con el orden en el que se han programado a lo largo de los años.
En las importaciones de TIFF a IMG se soporta la presencia tanto de un fichero World (*.TFW o *.TIFW) como del formato GeoTiff. En caso de contradicción, prevalece la georreferencia del fichero World.
En las exportaciones de IMG a TIFF, siempre se genera un formato GeoTiff y un TFW.
Tanto el fichero World como el formato GeoTiff permiten georreferenciar un fichero TIFF asignándole un lado de pixel y unas coordenadas extremas (envolvente).
En el caso de que un fichero TIFF contenga puntos de control para su georreferenciación, estos se guardan en una tabla de nombre igual al del IMG de salida añadiendo el sufijo "_GCP".
Otra posibilidad más rica en metadatos es utilizar el formato DIMAP. En este caso, los metadatos se distribuyen en un fichero en formato XML (de extensión .dim). Se soporta un fichero del mismo nombre que el TIFF pero de extensión .dim o directamente un fichero Metadata.dim tal como se distribuye en una DIMAP product folder (entonces el fichero TIFF se denomina Imagery.tif). Las imágenes SPOT se distribuyen de esta manera.
Más información sobre el formato DIMAP: https://www.intelligence-airbusds.com/en/8722-the-dimap-format
Más información sobre NLAPS y LPGS puede ser consultada a través del siguiente enlace, así como en el artículo:

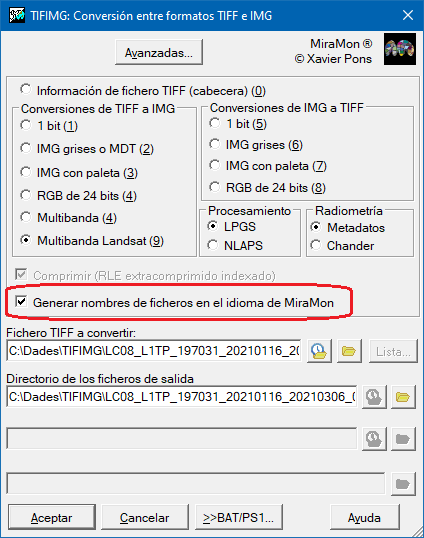

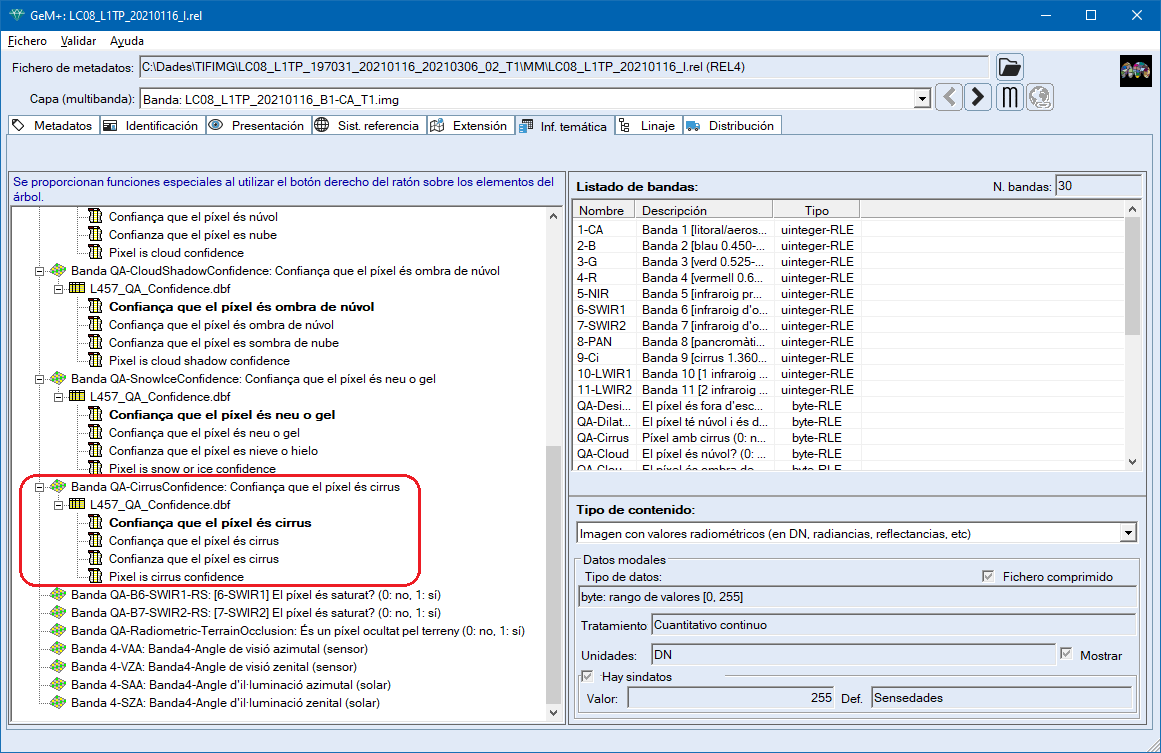

Ejemplos de salida de un fichero Landsat 8 de la Colección 2 y nivel 1 de procesamiento, importado a MiraMon y generando los nombres de los ficheros en el idioma de MiraMon. | ||
En inglés o por defecto | En catalán | En castellano |
LC08_L1TP_20210116_B1-CA_RT.img | LC08_L1TP_20210116_B1-LA_RT.img | LC08_L1TP_20210116_B1-LA_RT.img |
LC08_L1TP_20210116_B2-B_RT.img | LC08_L1TP_20210116_B2-B_RT.img | LC08_L1TP_20210116_B2-A_RT.img |
LC08_L1TP_20210116_B3-G_RT.img | LC08_L1TP_20210116_B3-V_RT.img | LC08_L1TP_20210116_B3-V_RT.img |
LC08_L1TP_20210116_B4-R_RT.img | LC08_L1TP_20210116_B4-R_RT.img | LC08_L1TP_20210116_B4-R_RT.img |
LC08_L1TP_20210116_B5-NIR_RT.img | LC08_L1TP_20210116_B5-IRp_RT.img | LC08_L1TP_20210116_B5-IRp_RT.img |
LC08_L1TP_20210116_B6-SWIR1_RT.img | LC08_L1TP_20210116_B6-IRoc1_RT.img | LC08_L1TP_20210116_B6-IRoc1_RT.img |
LC08_L1TP_20210116_B7-SWIR2_RT.img | LC08_L1TP_20210116_B7-IRoc2_RT.img | LC08_L1TP_20210116_B7-IRoc2_RT.img |
LC08_L1TP_20210116_B8-PAN_RT.img | LC08_L1TP_20210116_B8-PAN_RT.img | LC08_L1TP_20210116_B8-PAN_RT.img |
LC08_L1TP_20210116_B9-Ci_RT.img | LC08_L1TP_20210116_B9-Ci_RT.img | LC08_L1TP_20210116_B9-Ci_RT.img |
LC08_L1TP_20210116_B10-LWIR1_RT.img | LC08_L1TP_20210116_B10-IRol1_RT.img | LC08_L1TP_20210116_B10-IRol1_RT.img |
LC08_L1TP_20210116_B11-LWIR2_RT.img | LC08_L1TP_20210116_B11-IRol2_RT.img | LC08_L1TP_20210116_B11-IRol2_RT.img |
LC08_L1TP_20210116_BQA-DesignatedFill_RT.img | LC08_L1TP_20210116_BQA-ForaDEscena_RT.img | LC08_L1TP_20210116_BQA-FueraDeEscena_RT.img |
LC08_L1TP_20210116_BQA-DilatedCloud_RT.img | LC08_L1TP_20210116_BQA-NuvolDilatat_RT.img | LC08_L1TP_20210116_BQA-NubeDilatada_RT.img |
LC08_L1TP_20210116_BQA-Cirrus_RT.img | LC08_L1TP_20210116_BQA-Cirrus_RT.img | LC08_L1TP_20210116_BQA-Cirrus_RT.img |
LC08_L1TP_20210116_BQA-Cloud_RT.img | LC08_L1TP_20210116_BQA-Nuvol_RT.img | LC08_L1TP_20210116_BQA-Nube_RT.img |
LC08_L1TP_20210116_BQA-CloudShadow_RT.img | LC08_L1TP_20210116_BQA-OmbraNuvol_RT.img | LC08_L1TP_20210116_BQA-SombraNube_RT.img |
LC08_L1TP_20210116_BQA-Snow_RT.img | LC08_L1TP_20210116_BQA-Neu_RT.img | LC08_L1TP_20210116_BQA-Nieve_RT.img |
LC08_L1TP_20210116_BQA-ClearSky_RT.img | LC08_L1TP_20210116_BQA-CelClar_RT.img | LC08_L1TP_20210116_BQA-CieloClaro_RT.img |
LC08_L1TP_20210116_BQA-Water_RT.img | LC08_L1TP_20210116_BQA-Aigua_RT.img | LC08_L1TP_20210116_BQA-Agua_RT.img |
LC08_L1TP_20210116_BQA-CloudConfidence_RT.img | LC08_L1TP_20210116_BQA-ConfiancaNuvol_RT.img | LC08_L1TP_20210116_BQA-ConfianzaNube_RT.img |
LC08_L1TP_20210116_BQA-CloudShadowConfidence_RT.img | LC08_L1TP_20210116_BQA-ConfiancaOmbra_RT.img | LC08_L1TP_20210116_BQA-ConfianzaSombra_RT.img |
LC08_L1TP_20210116_BQA-SnowIceConfidence_RT.img | LC08_L1TP_20210116_BQA-ConfiancaNeuGel_RT.img | LC08_L1TP_20210116_BQA-ConfianzaNieveHielo_RT.img |
LC08_L1TP_20210116_BQA-CirrusConfidence_RT.img | LC08_L1TP_20210116_BQA-ConfiancaCirrus_RT.img | LC08_L1TP_20210116_BQA-ConfianzaCirrus_RT.img |
LC08_L1TP_20210116_BQA-B6-SWIR1-RS_RT.img | LC08_L1TP_20210116_BQA-B6-IRoc1-RS_RT.img | LC08_L1TP_20210116_BQA-B6-IRoc1-RS_RT.img |
LC08_L1TP_20210116_BQA-B7-SWIR2-RS_RT.img | LC08_L1TP_20210116_BQA-B7-IRoc2-RS_RT.img | LC08_L1TP_20210116_BQA-B7-IRoc2-RS_RT.img |
LC08_L1TP_20210116_BQA-Radiometric-TerrainOcclusion_RT.img | LC08_L1TP_20210116_BQA-OcultatPelTerreny_Radiometric_RT.img | LC08_L1TP_20210116_BQA-OcultadoPorElTerreno_Radiometrico_RT.img |
LC08_L1TP_20210116_4-SAA_RT.img | LC08_L1TP_20210116_4-AIA_RT.img | LC08_L1TP_20210116_4-AAS_RT.img |
LC08_L1TP_20210116_4-SZA_RT.img | LC08_L1TP_20210116_4-AIZ_RT.img | LC08_L1TP_20210116_4-AAV_RT.img |
LC08_L1TP_20210116_4-VAA_RT.img | LC08_L1TP_20210116_4-AVA_RT.img | LC08_L1TP_20210116_4-ACS_RT.img |
LC08_L1TP_20210116_4-VZA_RT.img | LC08_L1TP_20210116_4-AVZ_RT.img | LC08_L1TP_20210116_4-ACV_RT.img |
LC08_L1TP_20210116_I.rel | LC08_L1TP_20210116_I.rel | LC08_L1TP_20210116_I.rel |

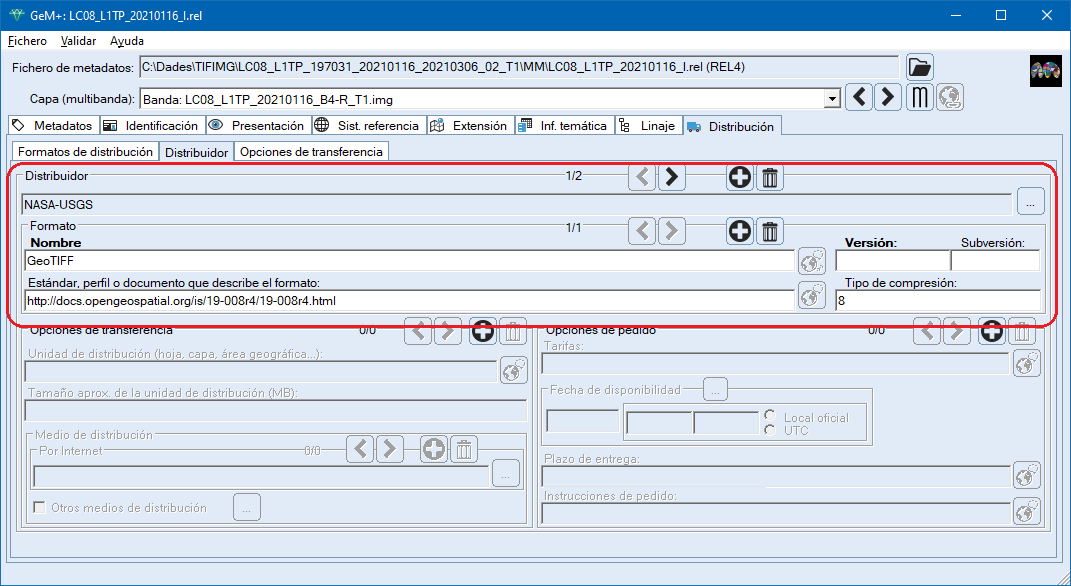

Los parámetros de calidad del sistema de referencia horizontal correspondientes a las siguientes claves, se guardan en los metadatos:

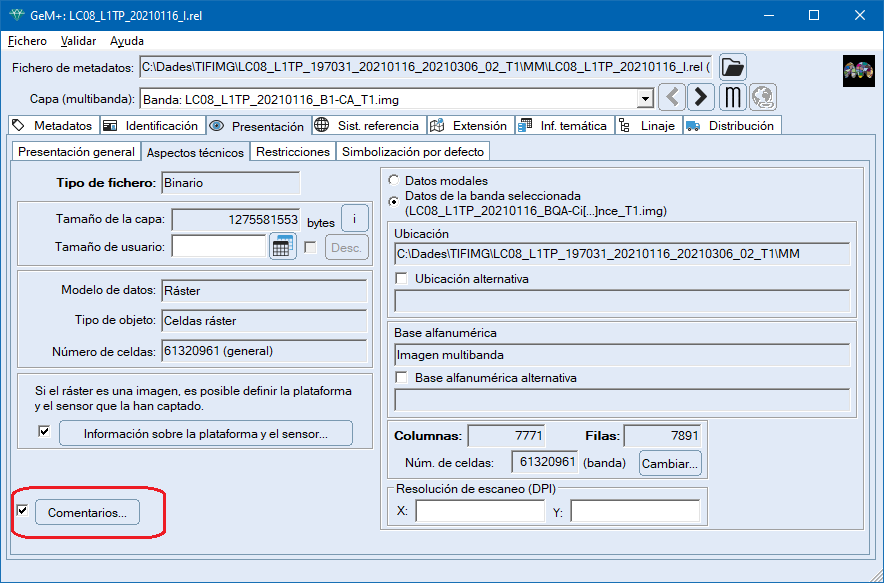

Las constantes térmicas se añaden a la sección de comentarios.
GROUP = LEVEL1_THERMAL_CONSTANTS
Otros parámetros incorporados a comentarios son los siguientes:
En versiones antiguas, en las que a veces existía indeterminación en si el 0 actuaba como sindatos o no, se podían producir situaciones inciertas que podían llegar a generar una pequeña imprecisión en los cálculos de la pendiente de transformación si la asunción era incorrecta. Estas imprecisiones eran, si existían, pequeñas (claramente menores a la imprecisión en la calibración absoluta que ofrece el sensor), pero sobre este aspecto también se ha reforzado el control.

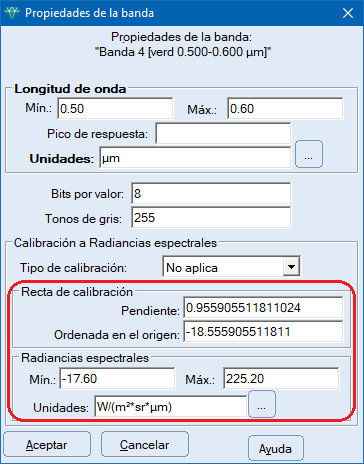

A continuación se muestra un ejemplo con los valores del MTL y los que se añaden en la sección de Radiometría.
Cuando se realiza la importación de datos Landsat con nivel 2 de procesamiento, se hace la lectura de los grupos de parámetros que permiten estimar los valores de "reflectancias terreno" o reflectancias BOA, dejando en blanco los campos dedicados a la Calibración a Radiancias (o Radiancias Espectrales) en la sección de radiometría.
Los valores estimados de "reflectancias terreno" se calculan en porcentajes (%), y por tanto difieren de las unidades en DN (de hecho, Qcal) proporcionadas por datos con nivel 1 de procesamiento. En cada caso estas unidades se guardan en la sección correspondiente de los metadatos.
Si no se quiere esta transformación en los datos de nivel de procesamiento 2, sino que se quieren los datos de los .img en los mismos valores byte o unsigned integer (según el sensor de la serie Landsat) de dentro del TIF, se puede usar el TIFIMG en el modo 2 (no el 9) para menos metadatos), o una vez abierto el TIF en MiraMon, se puede seleccionar todo con el botón "Seleccionar todo" desde la caja de selecciones de objetos (botón derecho del ratón) y guardando su selección como .img. Sin embargo, debe tenerse en cuenta que este producto de nivel 2 tan "manipulado" es poco útil sin la conversión a % Reflectancias para la que ha sido pre-calculado, por lo que la importación por defecto del TIFIMG completa este pre-cálculo.

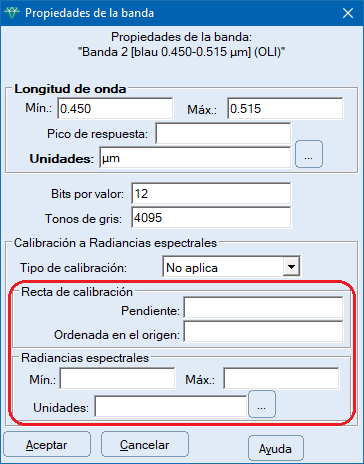

Se muestra a continuación un ejemplo con los valores que se añaden en la sección de Radiometría para el caso de datos Landsat con nivel 2 de procesamiento.

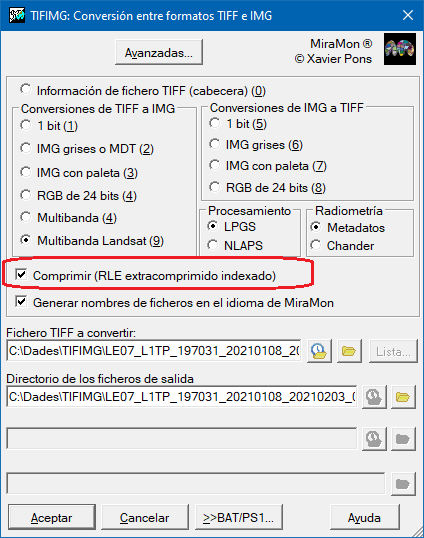

Por defecto se activa "Comprimir RLE extracomprimido indexado". Si se desactiva esta opción, aparece /NO_COMPRIMIR en línea de comando.
![]() ![]() |
Caja de diálogo de TIFIMG |
TIFIMG 3 SCAN256 IMA256 IMA256.P25
TIFIMG 4 RGB BANDA_1 BANDA_2 BANDA_3
TIFIMG 4 MULTIBAN C:\RESULTADOS /PREFIX=BANDA_
TIFIMG 8 MOAG_7 MOAG_4 MOAG_3 D:\IMATGES\MOAG_FC 250000
