Presentación y opciones
Esta aplicación permite las siguientes transformaciones entre los formatos de Surfer y los formatos propios de MiraMon:
Importación de grids:
dado un grid de Surfer (GRD), se puede generar su correspondiente fichero ráster (IMG) de MiraMon con su fichero de metadatos (I.REL), a partir de la información de la cabecera del GRD. El grid de Surfer debe estar en formato ASCII (atención durante la exportación desde Surfer) y el IMG resultante es siempre real. Aunque el formato ráster de MiraMon exige la misma resolución en las dos dimensiones y, por lo tanto, lado de píxel cuadrado, el programa permite importar grids de Surfer con lado de píxel no cuadrado. En este caso se realiza una corrección geométrica bilineal para remuestrear los datos originales en una red equiespaciada de lado de píxel igual a la menor de las dos dimensiones.
Exportación de rásters:
permite exportar cualquier ráster no comprimido de MiraMon a formato grid de Surfer. Se debe usar previamente la aplicación IMGIMG para descomprimir el ráster en caso que el origen este comprimido (RLE). Existe la posibilidad de aplicar un factor multiplicativo a los valores del ráster al escribir las correspondientes coordenadas 'Z' al formato GRD.
Exportación de ficheros de puntos:
permite exportar un fichero vectorial no estructurado de puntos 2D o 3D (VEC) a formato Surfer de datos (DAT). Es necesario que el atributo del fichero VEC sea numérico. Si se desea hacer la importación correspondiente de este formato de datos (DAT) se puede utilizar la aplicación BDPNT y se obtendrá un fichero de puntos estructurado (PNT).
Caja de diálogo de la aplicación
|

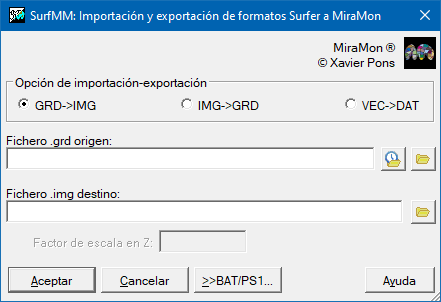

| Caja de diálogo de SurfMM. |
Sintaxis
Sintaxis:
- SurfMM 1 FicheroOrigen FicheroDestino
- SurfMM 2 FicheroOrigen FicheroDestino [/FACTOR_Z]
- SurfMM 3 FicheroOrigen FicheroDestino
Opciones:
- 1:
Importación de grids: GRD->IMG
- 2:
Exportación de rásters: IMG->GRD
- 3:
Exportación de ficheros de puntos: VEC->DAT
Parámetros:
- FicheroOrigen
(Fichero origen -
Parámetro de entrada): Es el fichero a importar/exportar.
- FicheroDestino
(Fichero destino -
Parámetro de salida): FicheroDestino es el fichero resultado que contiene los datos del fichero origen en el formato deseado.
Modificadores:
/FACTOR_Z=
(Factor Z)
Es el factor que multiplica los valores del ráster IMG para obtener la coordenada 'Z' del formato DAT de Surfer. Este factor es opcional; si no se especifica, su valor es 1. (Parámetro de entrada)
