Presentación y opciones

Esta aplicación calcula, a partir de un Modelo Digital de Elevaciones (MDE), y un determinado azimut solar, el ángulo de elevación del Sol a partir del cual cada punto del terreno (celda del ráster) ya recibe luz directa del Sol (el punto ya no está a la sombra de otro punto en aquella dirección de azimut). Este programa también resuelve el llamado "problema del horizonte", es decir, determina, para un punto concreto y en una dirección (azimut) determinada, cuál es el ángulo de elevación a partir del cual desde el punto se ve el cielo.

El azimut solar se expresa en grados desde el Norte en sentido horario (por ejemplo 134.97 es aprox. SE); la aplicación Astres puede dar esta información para cualquier día del año, a cualquier hora y en cualquier lugar de la Tierra.

El MDE puede estar en formato byte, (short) integer (con signo o sin)o real, comprimido o no-comprimido.

El fichero resultante es un ráster (byte, o byte-RLE si existen regiones con valores sindatos) los valores del cual expresan, en grados, el ángulo de elevación solar mínimo que ilumina cada punto cuando el Sol está en la dirección (azimut) suministrada al programa. Por tanto, los valores en el fichero de salida estarán en el intervalo [0,90). La paleta cSombr256.dbf es especialmente adecuada para ver el fichero resultado de este programa.

Si el MDE contiene áreas con valores sindatos y estos están correctamente documentados, a los píxeles afectados por un sindatos en el MDE original se les tratará como "transparentes" en el horizonte, es decir, se ignorarán en los cálculos.

Si el MDE es un ráster multibanda, con diferentes lados de píxel para cada banda, se debe usar el parámetro /MULTIBANDA para generar como resultado un ráster multibanda con los modelos de sombras correspondientes. Se debe tener en cuenta que la posición solar se considera única para todas las bandas, y que si los ámbitos estuvieran excesivamente alejados habría que realizar una ejecución banda a banda con la posición solar correspondiente al centro del ámbito.
Para el caso multibanda, el parámetro /PREFIX= indica el prefijo que se añade a los nombres de los ficheros originales para determinar los nombres de los ficheros calculados para el caso multibanda. Por defecto este prefijo es o_.

Caja de diálogo de la aplicación

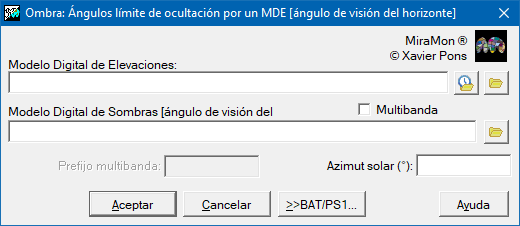

Caja de diálogo de Ombra

Ejemplos gráficos

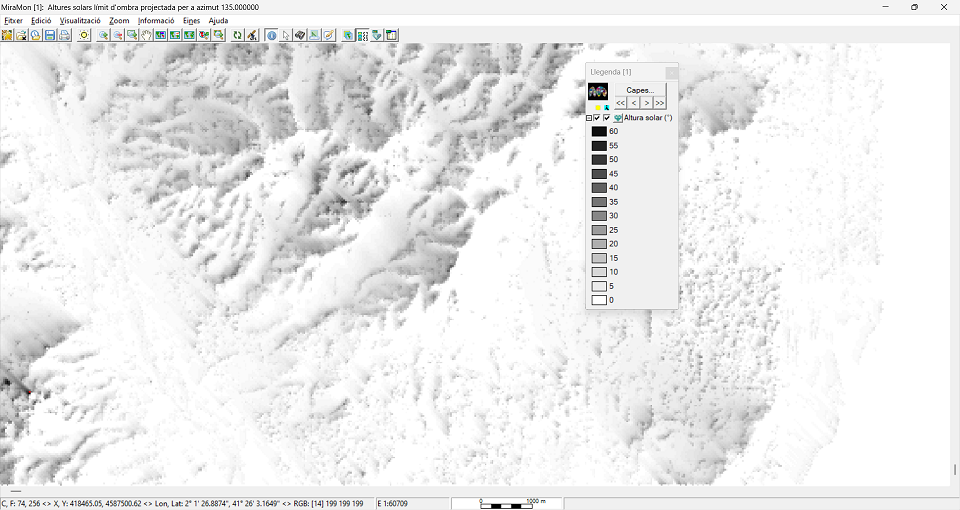

Resultado del cálculo sobre un MDE con un azimut de 135° (SE), abierto con la paleta CSomb256.dbf, y con un mejoramiento de imagen con saturación del 0% en cada cola del histograma. En la parte SW de la imagen se puede ver, marcada en rojo, una celda que corresponde a un punto donde si el Sol estuviera en el azimut indicado debería estar a una altura >=63° para iluminar la celda con radiación directa. Para alturas solares <63° el punto está en la sombra y sólo recibe radiación difusa.

Sintaxis

Sintaxis:

Parámetros:

Modificadores:
