• GenVPnt: Generalización de puntos

Acceso directo de la ayuda en Internet: GenVPnt

Acceso a la aplicación desde el menú: "Herramientas | Generalización cartográfica | Vector | Generalización de puntos"

Presentación y opciones

Esta aplicación permite generalizar un fichero de puntos. Se puede escoger entre las siguientes opciones:

Generalización de un fichero de puntos: Opción para generalizar un fichero de puntos especificando la densidad deseada del fichero generalizado.

Creación de la pirámide de generalización de un fichero de puntos: Opción para crear la pirámide de generalización de un fichero de puntos con el fin de optimizar su visualización a diferentes escalas en MiraMon. Esta opción es especialmente útil para capas con una densidad de puntos muy elevada, como las obtenidas mediante sensores lidar aeroportados.

Para la opción de generalización de un fichero de puntos, es necesario indicar el fichero de entrada, en formato PNT, la densidad de puntos deseada para el fichero generalizado y el fichero de salida, que también estará en formato PNT. La densidad de puntos especificada debe ser inferior a la densidad de puntos del fichero de entrada.

Para la opción de creación de la pirámide de generalización de un fichero de puntos, únicamente es necesario indicar el fichero de entrada, en formato PNT. Si la aplicación detecta que es necesario crear la pirámide (en archivos con densidades muy bajas no tiene sentido generarla) generará un directorio con el nombre del fichero de entrada, sin la extensión, concatenado con el sufijo T_General (T indica que corresponde a un fichero de puntos y General identifica que es un directorio de generalización). Dentro de este directorio se generarán uno o varios ficheros generalizados con el prefijo #_, donde # es el número de nivel de la pirámide, comenzando por 0. En cada nivel se aplicará una generalización que proporcione una densidad de puntos tres veces inferior a la del nivel anterior.

El proceso de generación de un fichero generalizado es el mismo tanto en la opción de generalización de un fichero de puntos como en la creación de cada uno de los niveles de la pirámide. A partir de la envolvente del fichero y de su densidad de puntos, calculada a partir de la envolvente y del número de puntos del fichero, se construye una malla virtual de celdas geográficas. A continuación, se leen las coordenadas de cada punto y se determina a qué celda de la malla corresponde. Si en esa celda todavía no se ha encontrado ningún punto, éste se escribirá en el fichero de salida. En caso contrario, el punto se descartará y se continuará con el siguiente. El proceso finaliza cuando se ha seleccionado un punto para cada celda de la malla o cuando se han procesado todos los puntos del fichero de origen. Como consecuencia del proceso de generalización, la densidad del fichero generalizado será, por lo general, ligeramente inferior a la densidad de puntos deseada.

Los ficheros generados conservarán los mismos metadatos que el fichero original y tendrán la misma simbolización.

Caja de diálogo de la aplicación

Caja de diálogo de GenVPnt

Ejemplos gráficos

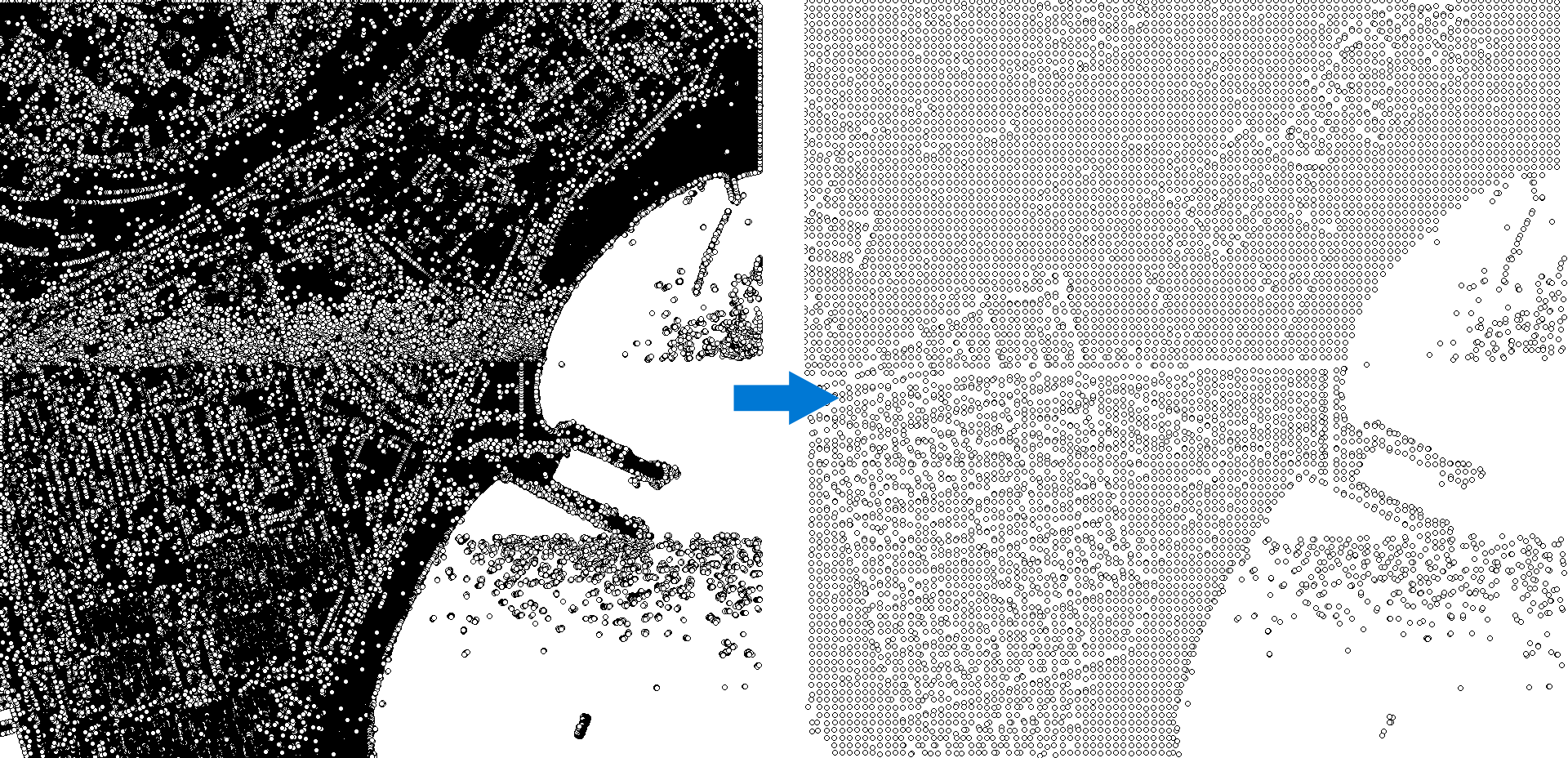

Ejemplo de generalización de un fichero de puntos

Ejemplos de sintaxis:

GenVPnt 4 D:\FitxerOrigen.pnt /CREA_PIRAMIDE

GenVPnt 4 D:\FitxerOrigen.pnt D:\FitxerOrigenT_General /CREA_PIRAMIDE

GenVPnt 4 D:\FitxerOrigen.pnt D:\FitxerGeneralitzat.pnt 2.951
