CorrelIM: Correlación de imágenes
Acceso a este texto de ayuda como página web: CorrelIM
Presentación y opciones
Esta aplicación ajusta una recta de regresión entre los valores del primer ráster, que actúa como variable independiente, y el segundo ráster, que actúa como variable dependiente. Este ajuste da lugar al correspondiente coeficiente de correlación i (Spiegel 1991, 2ª edición, McGraw-Hill) y define la pendiente y el término independiente que caracterizan la correlación entre las dos variables. La aplicación puede hacer este cálculo de forma global o regionalizada:
Correlación global:
En esta opción el ajuste se genera para todo el ámbito del ráster.
Correlación por zonas:
El cálculo se realiza definiendo un lado de ventana (en número de celdas) que permitirá obtener la correlación por zonas cuadradas de tamaño LadoVentana x LadoVentana. En este segundo caso genera un ráster de salida con el coeficiente de correlación de cada ventana en la que ha hecho el cálculo, y con un lado de celda que es el producto del lado de la ventana por el lado de píxel de los rásters de entrada. Si el número de columnas y/o filas de los rásters de entrada no son múltiples del lado de ventana, el programa ignora las celdas situadas en los extremos derecho y/o inferior del ráster.
En las dos opciones de funcionamiento de la aplicación (global o por zonas) los dos rásters deben tener el mismo lado de celda, ámbito y sistema de referencia horizontal.

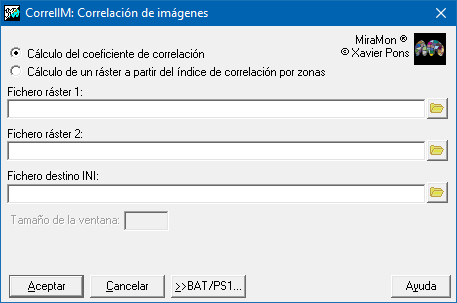

Caja de diálogo de la aplicación
|
| Caja de diálogo de CorrelIM |
Sintaxis
Sintaxis:
- CorrelIM 1 Raster1 Raster2 Informe /HISTO_BI
- CorrelIM 2 Raster1 Raster2 Resultado LadoVentana /HISTO_BI
Opciones:
- 1:
Correlación global.
- 2:
Correlación por zonas.
Parámetros:
- Raster1
(Ráster 1 -
Parámetro de entrada): Es el ráster que actúa de variable independiente.
- Raster2
(Ráster 2 -
Parámetro de entrada): Es el ráster que actúa de variable dependiente.
- Informe (Parámetro de salida): Es un fichero de texto que informa de los resultados del ajuste.
- Resultado
(Resultado -
Parámetro de salida): Es el nombre del fichero ráster de salida de la opción 2, en el que cada píxel contendrá el coeficiente de correlación lineal correspondiente a cada ajuste independiente de cada ventana.
- LadoVentana
(Lado Ventana -
Parámetro de entrada): Es el parámetro que indica el lado, en píxeles, de la ventana que define las zonas de regionalización.
Modificadores:
/HISTO_BI= (Histograma bidimensional) Nombre del archivo resultante de generar un histograma bidimensional. (Parámetro de salida)
