SurfMM: Importació i exportació de formats Surfer al MiraMon
Accés directe de l'ajuda a Internet: SurfMM
Accés a l'aplicació des del menú:
"Fitxer | Importar | Ràsters | GRD (Surfer) -> IMG"
"Fitxer | Exportar | IMG -> GRD (Surfer)"
"Fitxer | Exportar | VEC -> DAT (Surfer)"
Presentació i opcions
Aquesta aplicació permet les següents transformacions entre els formats del Surfer i els formats propis del MiraMon:
Importació de grids:
donat un grid del Surfer (GRD), es permet generar el corresponent fitxer ràster (IMG) del MiraMon amb el seu fitxer de metadades (I.REL), a partir de la informació de la capçalera del GRD. El grid del Surfer ha de ser en format ASCII (atenció en l'exportació des del Surfer) i l'IMG resultant és sempre real. Encara que el format ràster del MiraMon exigeix la mateixa resolució en les dues dimensions i, per tant, costat de píxel quadrat, l'aplicació permet importar grids del Surfer amb costat de píxel no quadrat. En aquest cas, es realitza una correcció geomètrica bilineal per a remostrejar les dades originals a una xarxa equiespaiada de costat de píxel igual a la menor de les dues dimensions.
Exportació de ràsters:
permet exportar qualsevol ràster no comprimit del MiraMon a format grid del Surfer. En cas que el ràster origen sigui comprimit (RLE) cal utilitzar prèviament l'aplicació IMGIMG per a descomprimir-lo. Existeix la possibilitat d'aplicar un factor multiplicatiu als valors del ràster en escriure les corresponents coordenades 'Z' al format GRD.
Exportació de fitxers de punts:
permet exportar un fitxer vectorial no estructurat de punts 2D o 3D (VEC) a format Surfer de dades (DAT). Cal que l'atribut del fitxer VEC sigui necessàriament numèric. Si es desitja fer la importació corresponent d'aquest format de dades (DAT) es pot utilitzar l'aplicació BDPNT i s'obtindrà un fitxer de punts estructurat (PNT).

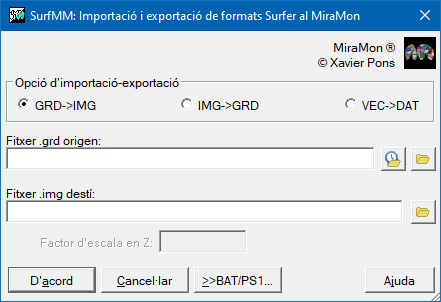

Caixa de diàleg de l'aplicació
|
| Caixa de diàleg del SurfMM. |
Sintaxi
Sintaxi:
- SurfMM 1 FitxerOrigen FitxerDesti
- SurfMM 2 FitxerOrigen FitxerDesti [/FACTOR_Z]
- SurfMM 3 FitxerOrigen FitxerDesti
Opcions:
- 1:
Importació de grids: GRD->IMG
- 2:
Exportació de ràsters: IMG->GRD
- 3:
Exportació de fitxers de punts: VEC->DAT
Paràmetres:
- FitxerOrigen
(Fitxer origen -
Paràmetre d'entrada): És el fitxer a importar/exportar.
- FitxerDesti
(Fitxer destí -
Paràmetre de sortida): És el fitxer resultat que conté les dades del fitxer origen en el format desitjat.
Modificadors:
/FACTOR_Z=
(Factor Z)
És el factor que multiplica els valors del ràster IMG per a obtenir la coordenada 'Z' del format DAT del Surfer. Aquest factor és opcional; si no s'especifica, el seu valor és 1. (Paràmetre d'entrada)
Surfer és una marca registrada per Golden Software, Inc.
MiraMon és una marca registrada de Xavier Pons.
