Presentació i opcions

Aquesta aplicació calcula, a partir d'un Model Digital d'Elevacions (MDE), i un determinat azimut solar, l'angle d'elevació del Sol a partir del qual cada punt del terreny (cel·la del ràster) ja rep llum directa del Sol (el punt ja no és a l'ombra d'un altre punt en aquella direcció d'azimut). Aquest programa també resol l'anomenat "problema de l'horitzó", és a dir, determina, per a un punt concret i en una direcció (azimut) determinada, quin és l'angle d'elevació a partir del qual des del punt es veu el cel.

L'azimut solar s'expressa en graus des del Nord en sentit horari (per exemple 134.97 és aprox. SE); l'aplicació Astres pot donar aquesta informació per a qualsevol dia de l'any, a qualsevol hora i en qualsevol lloc de la Terra.

El MDE pot ser en format byte, (short) integer (amb signe o sense) o real, comprimit o no-comprimit.

El fitxer resultant és un ràster (byte, o byte-RLE si hi ha zones amb valors sensedades) els valors del qual expressen, en graus, l'angle d'elevació solar mínim que il·lumina cada punt quan el Sol està en la direcció (azimut) donada al programa. Per tant, els valors en el fitxer de sortida estaran en l'interval [0,90). La paleta cOmbra256.dbf és especialment adequada per a veure el fitxer resultat d'aquest programa.

Si el MDE conté àrees amb valors sensedades i aquests estan correctament documentats, als píxels afectats per un sensedades en el MDE original se'ls tractarà com a "transparents" a l'horitzó, és a dir, s'ignoraran en els càlculs.

Si el MDE és un ràster multibanda, amb diferents costats de píxel per a cada banda, cal usar el paràmetre /MULTIBANDA per tal de generar com a resultat un ràster multibanda amb els corresponents models d'ombra. Cal tenir en compte que la posició solar es considera única per a totes les bandes, i que si els àmbits fossin excessivament allunyats caldria fer una execució banda a banda amb la posició solar corresponent al centre de l'àmbit.
Pel cas multibanda, el paràmetre /PREFIX= indica el prefix que s'afegeix als noms dels fitxers originals per a determinar els noms dels fitxers calculats per al cas multibanda. Per defecte aquest prefix és o_.

Caixa de diàleg de l'aplicació

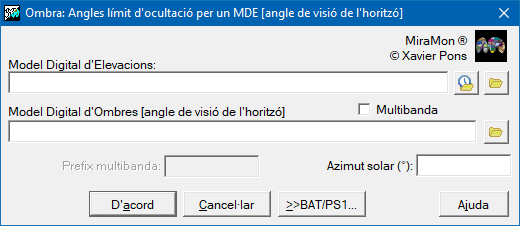

Caixa de diàleg de l'Ombra

Exemples gràfics

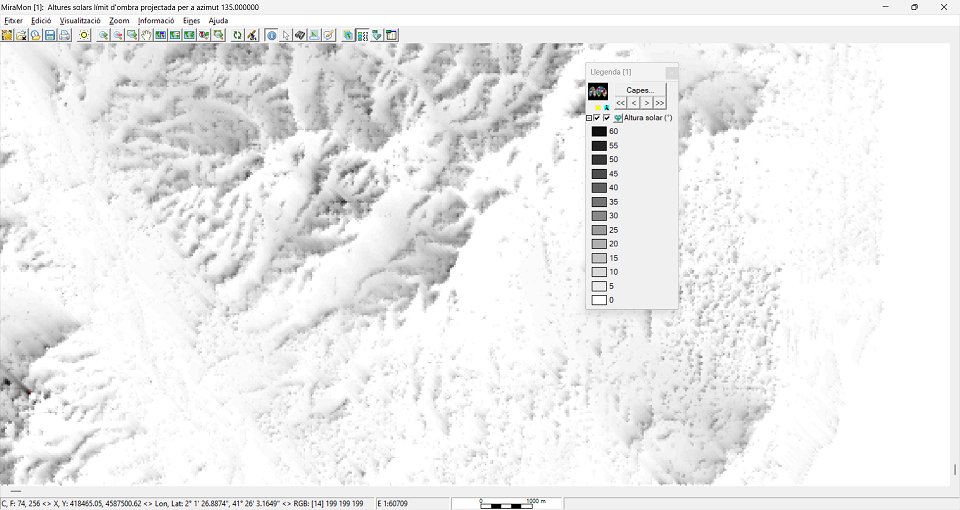

Resultat del càlcul sobre un MDE amb un azimut de 135° (SE), obert amb la paleta cOmbr256.dbf, i amb un millorament d'imatge amb saturació del 0 % en cada cua de l'histograma. A la part SW de la imatge es pot veure, marcada amb vermell, una cel·la que correspon a un punt on si el Sol estigués a l'azimut indicat hauria d'estar a una altura >=63° per a il·luminar la cel·la amb radiació directa. Per a altures solars <63° el punt està a l'ombra i només rep radiació difusa.
