El projecte MiraMon
desenvolupa un potent Sistema d'Informació Geogràfica (SIG)
i programa de Teledetecció en entorn multiplataforma en el cas
del Navegador de Mapes del MiraMon, i en entorn Microsoft
Windows en el cas del Lector Universal de Mapes del MiraMon i del
MiraMon Professional. Per la seva banda, el Servidor de Mapes del MiraMon dóna també servei multiplataforma des de servidors Windows.
La voluntat del MiraMon és ser un instrument
útil, rigorós, ràpid i assequible de visualització, consulta,
edició i anàlisi d'informació geogràfica, fet sense afany de
lucre per a ser utilitzat en entorns científics, docents i de
planificació i gestió del medi. A més de com una eina
d'anàlisi, el MiraMon també s'utilitza com un
visualitzador de dades espacials. A Per
què el MiraMon? trobareu el per què de l'existència
del programa.

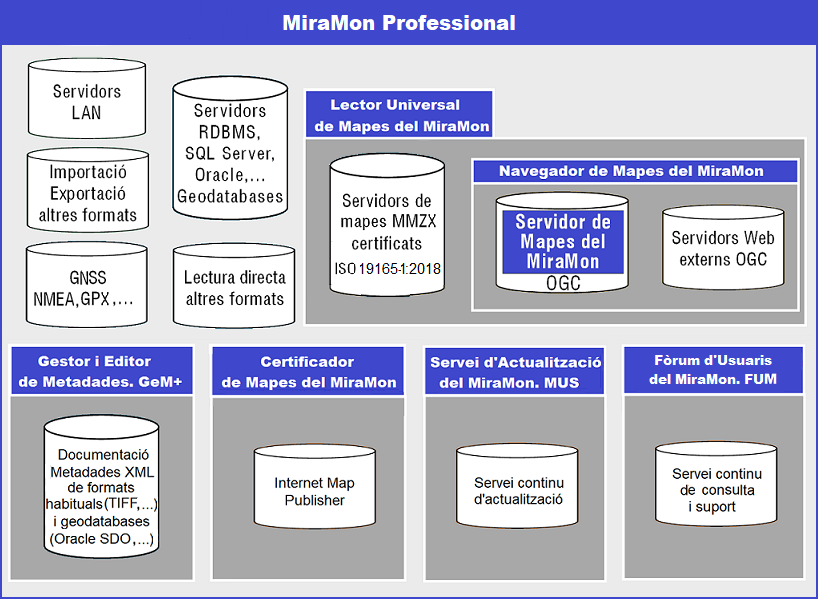

El següent esquema presenta
les principals possibilitats d'accés a informació geogràfica des
de les diferents aplicacions del MiraMon.
- El
MiraMon Professional: fa referència al MiraMon complet
(amb llicència) amb totes les funcionalitats d'anàlisi espacial,
estructuració topològica, correcció i classificació
d'imatges de teledetecció, connexió a grans bases de dades com
ORACLE, etc.
- El Lector
Universal de Mapes del MiraMon i el Navegador de Mapes del
MiraMon per a Internet: són eines gratuïtes que ofereixen
funcionalitats més bàsiques i que estan destinades al públic que
no pretén fer un ús professional de la informació (visualització
de qualsevol format SIG, consultes per localització i atributs,
impressió).
- El
Servidor de Mapes del MiraMon: serveix de manera eficient
els serveis WMS, WMTS, WCS, WFS, que segueixen l'estandardització
que marca l'Open Geospatial Consortium (OGC) i altres
funcionalitats pròpies especialment útils (descàrrega de fitxers
en base a l'àmbit de visualització, visualització de consola de
processos, animació cinematogràfica de sèries temporals, etc).
Com es pot veure, el
MiraMon Professional permet accedir a bases pròpies en
servidors de xarxa local (LAN) corporatius (incloent accés a
bases de dades MDB, Oracle i Oracle-SDO, MS-SQL Server, ArcSDE, etc), importar i
exportar d'altres formats, comunicar-se amb receptors GNSS (GPS i similars) en
temps real o en postprocés, accedir de forma transparent a
bases MMZ/MMZX publicades per altres entitats, o navegar sobre
bases ofertes des de servidors de qualsevol fabricant que
segueixi l'estandardització de l'OGC. En aquest darrer cas,
els Servidors MiraMon ofereixen avantatges com ara una molt
superior velocitat d'accés, descàrrega de dades i metadades
reals (no només captures per a visualització),
etc.
L'aplicació i el
mecanisme d'instal·lació són totalment compatibles amb totes
les versions del Windows de 32 bits, des del Windows 98 (el
suport a Windows 95 ha estat retirat tot i que la immensa
majoria de funcionalitats són encara operatives) al Windows
Vista; en el cas del Windows 7, 8, 10 i servidors, el programa funciona
correctament en les versions de 32 i de 64 bits.
La filosofia del MiraMon no és
vestir un programa comercial amb moltíssimes facilitats de
tota mena, sinó proporcionar eines que facin totes les
operacions essencials. La programació és una feina molt
entretinguda i, si no es fa amb finalitat lucrativa, cal
reduir-la a allò realment important.
El MiraMon Professional no necessita
hardware o software d'altes prestacions i
preu. Qualsevol PC amb sistema operatiu Microsoft Windows de
32 bits o superior pot executar el MiraMon. Si heu
d'accedir a certes bases de dades, com MDB, caldrà també
tenir instal·lades les llibreries d'accés a través
d'ODBC de 32 o 64 bits. Si teniu instal·lat l'Office,
normalment ja ho estaran.
A part d'això, els
requeriments mínims serien 32 MB de RAM i 1 GB
d'espai de disc per al programa. En segon lloc, és molt
recomanable tenir configurada la targeta gràfica per a un
mínim de 32000 colors.
El MiraMon Professional s'obre molt més ràpidament que altres programaris de SIG i Teledetecció i només utilitza 18 Mbyte de RAM. Per contra, altres programes de SIG i teledetecció necessiten uns 400 Mbytes de RAM quan encara no han ni carregat cap capa, malgastant molta memòria i alentint l'ordinador.
A partir d'aquí la
configuració aconsellable canvia segons els requeriments de
cadascú. Com a norma general per a un correcte desenvolupament
del treball cal:
- El doble de RAM que el
fitxer més gran amb què treballeu.
- Espai de disc: tant com
podeu, però com a mínim 2 GB, si emmagatzemeu
dades més 2 GB en la unitat temporal (típicament C:).
- Processador: el MiraMon és
un programa molt àgil i ràpid. La nostra experiència és que
val més invertir en RAM que en processador.
Alguns aspectes destacables del
MiraMon són:
- Possibilitat de
documentació de les Metadades mitjançant el
Gestor Universal de Metadades Geoespacials (GeM+). El MiraMon permet documentar les
metadades, és a dir, la informació sobre la informació,
mitjançant el Gestor Universal de Metadades Geoespacials, dissenyat seguint les
normes ISO i aprofitant el preestàndard europeu del Comité
Européen de Normalisations (CEN), l'estàndard
nord-americà del Federal Geographic Data Committee (FGDC) i
enriquit amb aportacions d'iniciativa
pròpia.
- 13 tipus de dades ràster
suportades, cosa que permet emmagatzemar pràcticament
qualsevol dada d'interès cartogràfic amb una mida de
fitxer adequat. Aquests tipus de dades són:
a/ Bit, byte, (short)
integer, insigned (short) integer, real, long (integer), totes en format normal o
comprimit (llevat de bit). Per a càlculs concrets i sempre en càlculs interns s'utilitza un tipus double. Aquests tipus de dades admeten
tant la visualització directa com les operacions de tot el
paquet de programes de teledetecció, sistemes
d'informació geogràfica i cartografia que acompanyen el
MiraMon.
A banda dels formats que
poden ser oberts amb el MiraMon de forma directa (IMG),
també és possible llegir fitxers ràster d'altres
formats, com JPEG, JPEG2000, MrSID, etc, amb pràcticament
les mateixes funcionalitats que en els formats propis del
MiraMon així com també d'altres formats com Windows BMP,
RLE o DIB, encara que en aquests darrers casos només es
tracta d'una simple visualització i no disposarem de cap
de les funcions de suport (MSA) si no són importats a format
MiraMon (per exemple, retall geogràfic, etc). Hi ha mòduls
del MiraMon destinats a operacions analítiques que no
suporten els formats essencialment destinats a simple
visualització, com ara JPEG, JPEG2000 o MrSID (importeu a
IMG si calgués); tanmateix, tots aquests formats sí que són
admesos en la resta de mòduls com ara correcció geomètrica,
retall geogràfic, etc. A Descripció
dels formats ràster en el MiraMon es donen detalls
sobre aquests formats.
b/ Color de 24 bits:
Es pot seleccionar qualsevol triplet RGB
d'imatges (byte, integer,
real, etc) per tal d'obtenir una visualització en color
natural (o color real) o en color fals. En sistemes de
recursos modestos (256 colors) es pot forçar la reducció
automàtica 24 bits -> 8
bits durant la lectura dels fitxers i emmagatzemar el
fitxer de 8 bits per a futures visualitzacions.
- Suport a ràsters amb
compressió no conservativa, com JPEG i amb compressió
conservativa o no conservativa, com JPEG2000 i MrSID.
- Suport a ràsters amb
aproximadament 2100 milions de columnes o files.
- Possibilitat d'accedir a qualsevol
base de dades via ODBC i geodatabases
d'ESRI (ArcSDE). A partir de la versió 4.0 del MiraMon, es
pot accedir a qualsevol base de dades (ACCESS, ORACLE, SQL
Server, DB2, EXCEL, etc) i no exclusivament a les de format
DBF.
- A partir de la versió 7.x és possible treballar amb DBF esteses, que permeten un nombre pràcticament il·limitat de camps, camp de text de qualsevol longitud, etc.
- Possibilitat de treball amb
vectors estructurats topològicament o sense estructurar. Se
suporten vectors de tipus punt, línia, arc/node i polígon.
Les capes d'arcs admeten el ciclat de múltiples capes de
polígons (una sola base d'arcs serveix de base a
municipis, comarques, etc, utilitzant els mateixos elements
gràfics).
- Els vectors estructurats
topològicament ofereixen avantatges de rapidesa de lectura,
d'accés a bases de dades alfanumèriques (DBF, ACCESS,
ORACLE, etc) i d'accés "intel·ligent" a la
informació gràfica: les relacions topològiques permeten
realitzar anàlisis més complexes i, sobretot, mantenen
relacions espacials entre objectes (lligam de conjunts
d'illes, coneixement de múltiples buits a l'interior
de polígons, etc).
Els vectors no estructurats
presenten com a únics avantatges la senzillesa de creació i
edició i la facilitat d'exportació/importació.
S'admeten atributs de tipus cadena (string); en
els vectors estructurats aquesta és una característica
natural ja que sempre podem associar l'identificador de
cada objecte vectorial a un camp d'una base de dades, el
qual pot ser de tipus cadena, enter, etc. A més, és possible treballar amb formats populars com SHP, KML, GPX, etc. A Descripció dels formats vectorials en el
MiraMon es donen detalls sobre aquests
formats.
- Possibilitat de treball amb
vectors 3D. A partir de la versió 4.0 del MiraMon, qualsevol
entitat vectorial pot tenir alçada a cada vèrtex. En
versions anteriors, la coordenada Z era un atribut a la base
de dades, cosa que resultava satisfactòria per a una corba
de nivell però no era adequada, per exemple, per a una
carretera o un riu, que van canviant de cota. Naturalment,
els formats que suporten Z no obliguen a que hi hagi Z, amb
la qual cosa els fitxers 2D continuen tenint la mateixa
grandària. En aquest sentit, el MiraMon proporciona eines
per a la generació de Models Digitals d'Elevacions del
Terreny, eines per a la transferència de la Z des de Models
Digitals d'Elevacions als formats vectorials,
enriquint-los, etc.
- Possibilitat de treball amb
Mapes MiraMon, composicions de fitxers ràster i vectorials
basades en els fitxers de base (tan sols conté les
referències als fitxers utilitzats en el mapa). Com que
ocupen poc espai de disc i poden ser fàcilment definits i
editats, són ideals per emmagatzemar composicions finals
formades per diversos fitxers de tipus ràster, vector i/o geoserveis sota
certes condicions de visualització, abast, etc. També són
útils per a emmagatzemar vistes parcials durant el
desenvolupament dels vostres projectes o per trobar, a
l'endemà, el mateix escenari que deixeu avui. Per
exemple, durant un procés de fotointerpretació que
requereixi diversos dies, simplement deseu cada dia un Mapa
MiraMon, abans de tancar el programa; demà reobriu el mapa i
continueu treballant. Els MMM poden ser convertits a MMZ i MMZX per a preservació, distribució a la xarxa, compartir, còpia de seguretat, etc.
A Descripció dels
formats Mapa (MMM, MMZ i MMZX) i plantilles del MiraMon es donen
detalls sobre aquest format.
- Possibilitat de crear una
Col·lecció de mapes preferits,
conjunt de mapes (fitxers MMM o MMZX/MMZ) que usem habitualment i
als quals facilitem l'accés de manera òptima gràcies a
mostrar-los en la pàgina de presentació del programa. Com
que un fitxer MMM o MMZX/MMZ pot contenir qualsevol tipus de
conjunt d'informació geogràfica obrible amb el MiraMon
(ràsters i vectors de múltiples formats, mapes WMS ubicats a
Internet, ), els mapes continguts en una col·lecció de
mapes preferits poden ser de qualsevol natura que ens
convingui.
- Digitalització i edició (esborrat,
connexió, ) vectorial sobre la pantalla, tant al
damunt de ràsters (en color fals, ortofotos, ) com
d'altres vectors, com sobre els dos tipus de capes.
Durant la digitalització de cada objecte és possible
efectuar desplaçaments o canviar el nivell de zoom i copiar
objectes i atributs d'altres capes.
- Possibilitat de crear anotacions de tipus punt, línia o polígon per a la introducció ràpida de petits textos, fletxes, símbols, etc.
- Consulta interactiva sobre
mapes ràster (fins i tot comprimits, cosa que no admeten
altres softwares) i vectorials, amb accés directe
sobre els camps seleccionats de la base de dades
associada.
- Consulta per localització
(on sóc?, què hi ha aquí?) i consulta per atributs (on es
presenta aquesta característica, on és tal element?), tant
sobre ràsters com sobre vectors. Possibilitat
d'exportació dels elements seleccionats cap a un altre
fitxer.
- Tots els processos de
recuperació d'informació es fan realment sobre la base
de dades gràfica, i no sobre simplificacions preparades per
a la visualització ràpida. D'aquesta manera, fins i tot
les operacions de zoom permeten visualitzar tota la
informació possible en cada moment (segons la resolució de
la targeta gràfica), característica indispensable en un
sistema d'informació geogràfica.
- Les coordenades sempre es
tracten amb doble precisió (15-17 xifres significatives), la
qual cosa:
-
a/ Garanteix un
càlcul i representació suficientment acurats en tot
moment, fins i tot si es treballa a escales molt detallades
(per exemple 1:1000), on la precisió submètrica és
necessària.
b/ Evita els
problemes dels softwares que treballen amb
precisió simple (6-7 xifres significatives), que es
veuen obligats a treballar amb coordenades truncades
(per exemple les UTMy), obligant a l'usuari a
traduir mentalment quan compara la cartografia oficial
en paper amb la seva pròpia base de dades.
- Suport a taules de
simbolització de color de 64, 256 i 65536 nivells per a cada
component RGB, cosa que permet aprofitar el millor control
del color que pot donar cada dispositiu de sortida i cada
format de fitxer gràfic: per exemple, els fitxers TIFF
admeten 65536 nivells, els fitxers BMP admeten 256 nivells i
els fitxers Idrisi (DOS) admeten 64 nivells, però el MiraMon
pot treballar amb tots ells.
- Taules de simbolització de
color, de trames, de tipus de lletra i d'icones individualitzades
per a cada capa carregada (ràster o vector segons
correspongui), amb possibilitat d'edició. A Conceptes generals de la simbolització del
MiraMon es donen detalls sobre aquestes.
- Possibilitat
d'importar
múltiples formats (BMP, TIFF, DXF, etc).
En les successives
versions, el programa va afegint funcions del món del
processament d'imatge, la teledetecció, els sistemes
d'informació geogràfica o la cartografia en
general.
- Qualitat professional en la
impressió dels mapes: qualsevol impressora o plòter
suportats pel Windows, qualsevol mida de fitxer de qualsevol
nivell de complexitat, control fi de l' escala, posició
en el paper, marques de xarxa, caixetins, etc. A més,
incorpora un Assistent
d'impressió que facilita la creació de composicions
d'impressió, les quals poden ser modificades a
posteriori mitjançant l'Edició interactiva dels
elements de la composició.
- Funcionament en xarxa (en
Windows, Novell i Cytrix).
- Programat íntegrament en C
(ràpid i petit).
El MiraMon està disponible en
tres versions idiomàtiques: català, castellà i
anglès.
El disseny de la caixa de
presentació a partir de la versió 5 del MiraMon ha estat
realitzat per Guadalupe Barea.
Els mòduls d'aquest
software que utilitzen fitxers JPEG estan basats, en part, en
la tasca del "Independent
JPEG Group".
La llibreria de lectura de
fitxers MrSID és Copyright (c) 2004 LizardTech, Inc,
1008 Western Avenue, Suite 200, Seattle, WA 98104 i
s'utiliza amb permís de LizardTech,
Inc.
El Navegador de Mapes del
MiraMon a Internet és un Programari Lliure sota la
llicència GPLv3.
El Lector Universal de Mapes del
MiraMon és un programari totalment gratuït, però no sota
llicència GPLv3.
El MiraMon Professional
(de sobretaula) no és, a data de gener 2018, un software de
distribució lliure: se subministra per un preu mòdic a
usuaris individuals o corporatius, però no és gratuït excepte
per als col·lectius amb els quals s'ha establert acords i per a estudiants i Universitats;
la seva còpia, redistribució o bé la seva instal·lació a Internet o altres xarxes
sense previ consentiment del propietari del copyright viola
les lleis de la propietat intel·lectual.
Finalment, llicències per a
dades de demostració poden ser adquirides a preus molt
assequibles; aquestes llicències només permeten obrir una
sèrie de fitxers predefinits. Per exemple, podeu distribuir un
CD-ROM/DVD que contingui el MiraMon juntament amb exemples de les
dades geogràfiques que produïu (imatges, models digitals
d'elevacions, cartografia topogràfica convencional, etc),
tot a punt per a la visualització.
Podeu anar seguint l'evolució del programari a
través del seu Diari de
versions i podeu fer consultes a través del
Fòrum d'Usuaris del MiraMon (FUM).
Si teniu observacions,
suggeriments, propostes, etc, podeu adreçar-vos a:
Xavier Pons
Dep. de Geografia, Universitat Autònoma de Barcelona.
08193 Bellaterra. Catalunya.
E-mail: contacte@miramon.uab.cat
|
