Barra del títol
A la finestra principal del
programa s'hi diferencia, a la part superior, la barra de títol. Per tal de donar una
barra de títol a cada sessió del MiraMon, el programa segueix les
següents regles:
- Si teniu un o més
mapes carregats, el primer (el del nivell més baix) serà el que
donarà el nom a la barra de títol.
- Si no teniu cap
mapa carregat, s'aplica la mateixa lògica als fitxers ràster
que tingueu oberts, si és que n'hi ha algun de
present.
- Si només teniu
fitxers vectorials, també el primer serà el que serà el que
donarà el nom a la barra de títol.
En tots els casos (MMM, fitxers ràster i
vectorials, geoserveis), si el fitxer o la descripció de les capacitats conté un títol descriptiu
(secció [DOCUMENT] dels MMM, camp DatasetTitle dels fitxers REL
dels vectors estructurats, camp FileTitle dels fitxers DVC dels
vectors no estructurats, etc), aquest serà utilitzat en comptes del
nom del fitxer. L'única excepció són les composicions RGB, les
quals, degut al poc espai disponible a la barra de títol, mostren
els noms dels tres fitxers IMG utilitzats en lloc dels tres
títols; si desitgeu un títol per a una composició RGB,
emmagatzemeu-la en un MMM i doneu el títol apropiat al mapa quan
el deseu.
Menús del MiraMon
Sota la barra de títol hi trobeu els diferents menús del MiraMon. Per defecte, el MiraMon mostra els menús Fitxer, Edició, Visualització, Zoom, Informació, Eines, Ajuda, tot i que es permet, a través de la pestanya "Menús" del menú "Ajuda | Configurar paràmetres", crear configuracions de menú personalitzades, el que implica augmentar o disminuir les funcionalitats de cada menú.
Cada menú del MiraMon permet accedir a unes funcionalitats específiques (obrir fitxers, digitalitzar, etc). Quan al costat d'una funció d'un menú es mostra un asterisc ('*'), indica que la funció està
implementada en un mòdul extern. Aquest fet implica:
* Els fitxers implicats no cal que siguin oberts des del MiraMon.
* Es poden engegar els processos i deixar-los executar en segon pla mentre es continua treballant amb el MiraMon o amb una altra aplicació ja que el MiraMon els inicia automàticament en multitasca.
* Es poden introduir els paràmetres en línia de comanda. Per tant, també es poden escriure fitxers BAT per a efectuar tasques repetitives.
* Es poden introduir els paràmetres des de caixes de diàleg de Windows fins i tot quan s'està treballant en finestres DOS. Simplement cal executar el nom del programa precedit de la lletra "W". Per exemple, per a executar CreaTop, cal teclejar wCreaTop i apareixerà la interfície Windows de CreaTop. Si es treballa en Windows 9x o NT, es pot invocar els programes "W" des de la pròpia línia de comanda.
* Per a obtenir una ajuda més
completa de qualsevol d'aquests mòduls, es pot consultar l'ajuda específica del mòdul obrint el mòdul en qüestió i prement el botó "Ajuda" de la caixa
d'entrada de paràmetres. Per accedir a l'ajuda des de la
línia de comanda cal escriure el nom del programa seguit d'un
interrogant (CreaTop ?); si no
s'incorpora l'interrogant el MiraMon donarà la sintaxi sense
l'ajuda.
Barra de botons
Per
sota d'aquests menús es mostra un conjunt d'icones anomenades barra de botons.

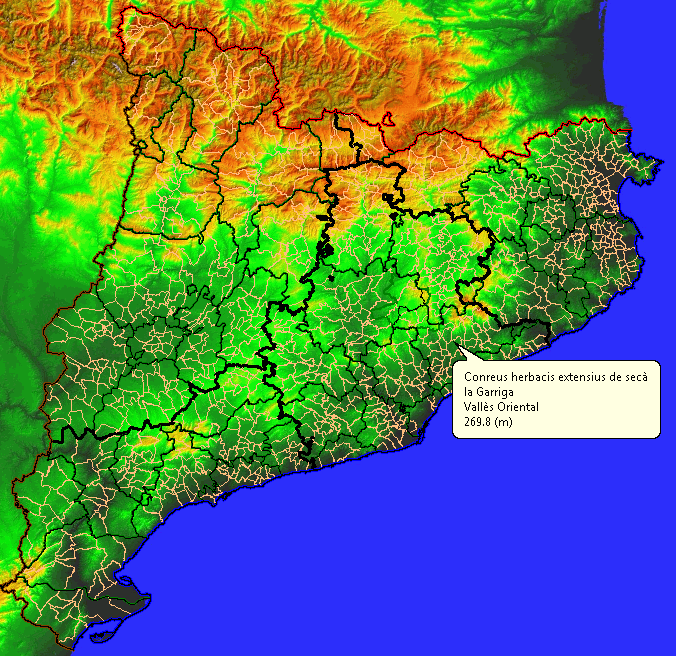

Si posicioneu el cursor sobre les
icones de la barra de botons, apareix la descripció de la funció
de la icona. Les icones estan agrupades per grups
funcionals.
-
Les cinc primeres icones
 corresponen a icones
relacionades amb l'administració de fitxers
(obrir preferits,
obrir (i també obrir composicions RGB i tancar a través de tecles especials), obrir recents, desar mapa i imprimir,
respectivament).
A partir de la v.7 del MiraMon,
la pròpia caixa de presentació del programa ofereix un nou
mecanisme per a obrir fàcilment mapes típics
(topogràfics, ortofotos, mapes de cobertes del sòl, àrees
protegides, etc) organitzats en diferents temàtiques o
regions, i que formen col·leccions preferides.
Aquestes col·leccions també faciliten a l'usuari la
ubicació en el mapa des del primer moment.
A l'esquerra de l'àrea de la caixa de
presentació, s'ofereixen una sèrie de mapes que formen
part d'una col·lecció de mapes preferits, per exemple, la dels
"Mapes típics de Catalunya". Si el programa no detecta
l'existència de col·leccions de mapes preferits instal·lades, en l'espai
corresponent apareix, en el seu lloc, una caixa
d'exploració HTML amb els exemples de col·leccions de
mapes preferits que hom pot descarregar del web del MiraMon
(actualment es distribueixen, com a exemples, les col·leccions de Catalunya,
Andorra, Espanya, la Península Ibèrica, Argentina, el Paraguai i el
món) per si l'usuari vol descarregar les que s'ofereixen per
defecte amb el programa. Si no es té accés a Internet en
aquell moment, apareix escrita l'adreça web on s'ubiquen
les col·leccions a fi que pugui ser copiada per a fer la
descàrrega més tard o des d'un altre ordinador que sí que
tingui connexió a Internet. Per a més informació, consulteu
Col·leccions de mapes preferits del
MiraMon.
En la finestra de les
col·leccions preferides (també en la presentació del programa)
s'ofereix, també, la informació del Twitter del MiraMon, tota la
informació del Diari de versions del
MiraMon i el Fòrum d'Usuaris
del MiraMon (FUM) al cap d'uns segons
d'obrir la caixa. Alhora, si en el MiraMon.par
s'inclou la clau PaginaHTM_AlternativaPresentacio= és
possible indicar una pàgina HTML alternativa a aquestes
pàgines i típicament mostrar-hi informació corporativa
(darreres novetats en la intranet d'una administració,
indicacions per als alumnes en una aula, etc).
Per tal de facilitar l'ús
del programa, el MiraMon defineix un fitxer de perfil de
l'usuari, no pel que fa a la configuració (cosa que es
resol a partir del MiraMon.par individual o del MiraMon.par
corporatiu), sinó per a aspectes com la darrera capa WMS
oberta o la darrera col·lecció de mapes preferits de la qual
s'ha fet ús. Aquest fitxer té per nom
MM_Perfil_USUARI.par (on USUARI és el nom de
l'usuari al sistema) i s'ubica al directori temporal
(la inclusió del nom de l'usuari en el nom del fitxer
respon al fet que algunes configuracions en aules usen el
mateix directori temporal per a tots els usuaris d'un
mateix ordinador).
La segona icona permet obrir qualsevol tipus de fitxer mitjançant la navegació per les diferents carpetes; si quan es prem el botó tenim polsada la tecla "Control" es mostrarà una llista de totes les capes, mapes, etc, oberts per tal de poder seleccionar quins tancar; d'altra banda, si quan es prem el botó tenim polsada la tecla "Alt" el programa ens permetrà, successivament, triar 3 fitxers ràster per tal de formar fàcilment una composició RGB. La tercera icona, en canvi, permet accedir a un llistat dels fitxers oberts, usats o creats recentment. El llistat conté diversos camps (nom, extensió, tipus, etc) que permet ordenació per qualsevol d'ells. La quarta icona permet desar el mapa i la darrera accedir a la seva impressió.
-
El segon grup està format per un
conjunt d'icones relacionades amb el zoom de
visualització
 .
Les dues primeres icones permeten augmentar el zoom o disminuir-lo respecte el centre
de la imatge. La tercera icona permet augmentar el zoom a la finestra que definiu amb

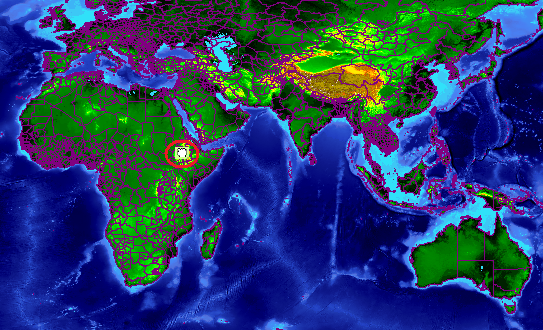

el cursor. La quarta icona, representada amb una mà, permet
desplaçar la
visualització. Per fer-ho, caldrà que posicioneu el cursor
sobre la zona que voleu desplaçar, i cliqueu amb el botó
esquerre del ratolí. Així, la mà es tanca, moment en que podeu
desplaçar la visualització tant com desitgeu. Un segon clic redibuixa el mapa en la posició desitjada.
 El programa
commuta automàticament a arrossegament dinàmic (desplaçar el mapa arrossegant
amb el ratolí com si s'hagués premut el botó de
la maneta o "pan" o s'hagués demanat
aquesta funcionalitat des del menú "Zoom")
quan detecta que, després de fer clic amb el botó dret
(o el botó esquerre si sou esquerrans i heu
intercanviat els botons), s'efectua un
arrossegament immediat. A partir d'aquest moment
es pot deixar anar el botó i treballar en el mode
tradicional en el MiraMon, continuant el desplaçament
fins que es faci un segon clic.
El desplaçament lateral que s'ha activat
dinàmicament a través d'arrossegament del ratolí
torna automàticament a deixar pas al mode de consulta
quan es fa el segon clic del desplaçament ja que, al
capdavall, seguir desplaçant és tan senzill com tornar
a arrossegar. En atenció a les persones amb
dificultats per mantenir el botó arrossegant (persones
amb Parkinson, etc), el retorn automàtic al mode de
consulta no s'efectua quan la petició de
desplaçament s'ha fet des del menú o des del botó
corresponent de la barra de botons. En aquest cas el
mode "pan" queda activat fins que es canvia
el nivell de zoom, es desactiva explícitament a través
de la barra de botons o del menú o es prem el botó
"retrocés" del teclat.
A fi d'evitar problemes amb aquesta nova
funcionalitat en usuaris amb ratolins de diferent
sensibilitat, ordinadors més o menys ràpids, etc,

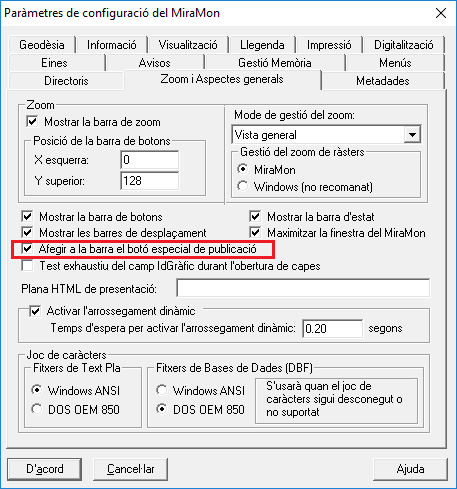

s'ha afegit l'opció de desactivar l'arrossegament dinàmic (per defecte activat) i de configurar el temps, en segons (0.20 per defecte), que el programa espera
entre un clic del ratolí i un arrossegament per
considerar que s'està fent un canvi dinàmic a mode
desplaçament ("pan") a través del menú Ajuda | Configurar paràmetres | Zoom i Aspectes generals, accessible també a través de la secció [HARDWARE] del
MiraMon.par, paràmetre
TempsArrossegamentDinamicSegons=. També es pot inactivar el canvi
dinàmic a desplaçament amb el mateix paràmetre.
Addicionalment, si es desitja activar o inactivar
el mode d'arrossegament dinàmic durant la
digitalització es pot usar un altre paràmetre,
ActivaArrossegamentDinamicDurantDigitalitzacio=, a la
mateixa secció [HARDWARE]; aquest paràmetre és útil
perquè algunes persones tendeixen a
"arrossegar" el ratolí entre clics durant la
digitalització i activen massa freqüentment
l'arrossegament dinàmic.
|
La següent icona és la de
mosaicar/sincronitzar
sessions del MiraMon, la qual permet mostrar les
finestres de les sessions que seleccioneu apilades (en
vertical) o en paral·lel (horitzontal) i sincronitzar-les a
partir de la sessió que trieu. Tingueu en compte que per a
sincronitzar correctament les sessions, el mode de gestió de
zoom en totes elles ha de ser el mateix. A continuació trobeu
la icona de vista
prèvia, la qual permet tornar a la visualització
anterior, fins a un total de 10 vegades. La penúltima icona,
de vista general, permet
passar de qualsevol zoom de visualització a la visualització
completa de la capa o capes. Així doncs, en cas de tenir més d'una capa carregada, l'àmbit de visualització serà el
màxim possible (tant en X com en Y) de totes les capes
obertes. En últim lloc, la icona de zoom a selecció permet, un cop
s'ha obtingut el resultat d'una consulta per atribut
(i s'ha retingut), augmentar la zona seleccionada al màxim
zoom que permeti la pantalla.
Les següents icones, ja fora
del grup d'icones de zoom, corresponen a la del
redibuixat i a la de la
Captura de dades de GPS en temps
real  . El
redibuixat s'empra per actualitzar la visualització de
capes (per exemple quan s'està digitalitzant vectors,
etc).
També podeu redibuixar mitjançant
F5, refrescar mitjançant Ctr+F5 i aturar el redibuixat
mitjançant Maj (qualsevol de les dues tecles amb la fletxa amunt).
La interrupció del redibuixat amb la tecla
majúscules també s'aplica a les capes WMS/WMTS i a
nivell del redibuixat dels objectes vectorials
(estructurats o no), cosa que resulta pràctica quan
una capa WMS/WMTS o vectorial és molt lenta de redibuixar i
tenim un ràster obert de fons que ens pot servir de
referència i no volem apagar la capa WMS/WMTS mentre
busquem l'àrea d'interès. Alhora, l'opció
"Interrompre
redibuixat de selecció amb Majúscules"
del menú Visualització, permet evitar el dibuixat de
les seleccions (ràster o vectorials), cosa que és útil
quan volem accelerar el dibuixat perquè ens estem
desplaçant, fent zooms, etc. Per a més informació
consulteu Visualització |
Especial.
|
- La segona icona del grup, de
captura de dades de GPS en temps real, permet accedir a la
lectura de dades GPS/GNSS des del
MiraMon si el vostre receptor envia dades en protocol NMEA a l'ordinador.
-
El següent grup d'icones,
correspon a aquelles que permeten fer consultes a les capes carregades i crear anotacions
 . Així doncs, la primera
icona permet fer consultes per localització. Un cop
premeu aquesta icona, podeu interrogar qualsevol punt per tal d'obtenir la informació disponible sobre aquell
punt.

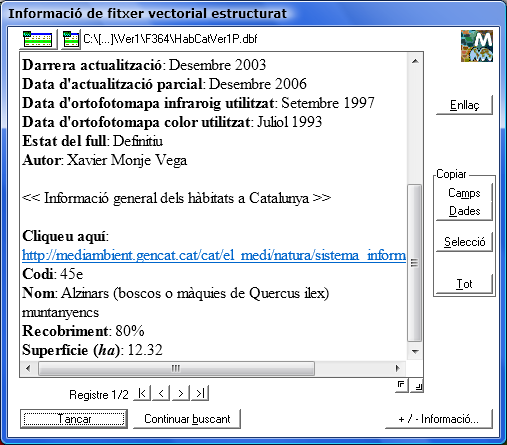

En les consultes
per localització s'empra l'ús dels recursos
HTML. Això permet disposar de les
funcionalitats típiques dels navegadors d'Internet:
veure codi font, seleccionar un text i convertir-lo a
PDF, etc. Per tant, si la base de dades alfanumèrica
associada, o fins i tot els separadors entre Camps contenen codi
HTML, aquest s'interpreta exactament com en un
navegador d'Internet. Les aplicacions d'això són molt
diverses i eixamplen considerablement la ja de per si
rica informació de la consulta per localització en el

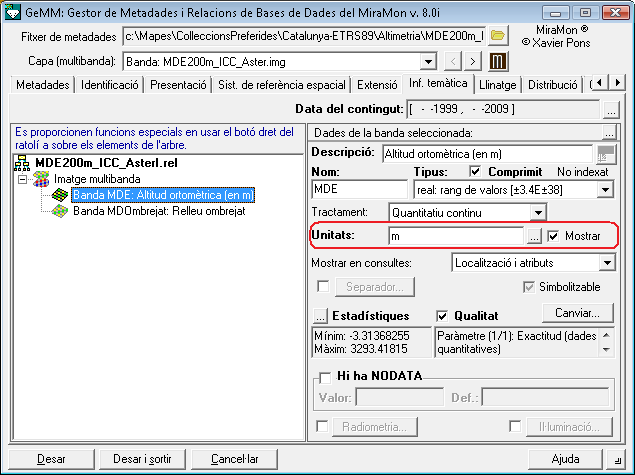

MiraMon (que també disposa de grandàries de textos
configurables als separadors, colors, mostrar les unitats reals
provinents de les metadades en els camps de les taules o en les capes ràster, etc) amb possibilitats com ara incrustar una
imatge en la consulta (n'hi ha prou que el camp, que també pot ser declarat com a hipervincle a la imatge, ara el declareu, a més, com a contingut incrustat i
aleshores el MiraMon el dibuixarà la imatge en la caixa de consultes per localització).
|
A més, el MiraMon incorpora la
funcionalitat de globus informatius (tooltips)
tant en capes ràster com vectorials, de forma que es pot
indicar que una capa presenti continguts en forma d'un
globus de text en situar el ratolí al damunt d'una entitat
o posició. Per a activar aquesta funcionalitat, premeu el botó
 de la finestra de
visualització de la capa. Quan es demanen globus informatius
per a més d'una capa, els continguts es mostren un sota
l'altre en un globus comú. Si una capa es declara no
consultable tampoc no apareixen els globus informatius (però
noteu que la podeu declarar no visible i, per tant, podeu
tenir capes "de fons", que no consumeixen recursos de
redibuixat ni apareixen a la vista però proporcionen valors en
moure el cursor al seu damunt). D'altra banda, els globus
informatius mostren les unitats corresponents, sempre que el
valor en tingui i les metadades indiquin que es desitja
mostrar les unitats, tant en ràsters (també multibanda) com en
vectors. En el cas dels ràsters, la informació de la cel·la
apareix en forma d'un globus de text que mostra el DN en
una imatge de teledetecció, el valor altimètric en un MDE o la
categoria en un ràster categòric vinculat a un
tesaurus.

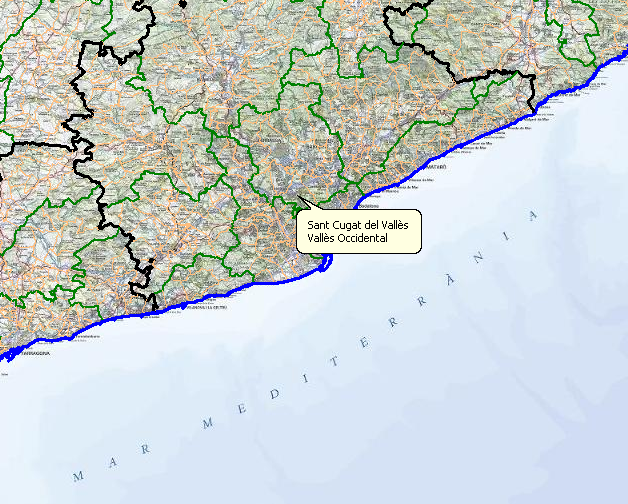

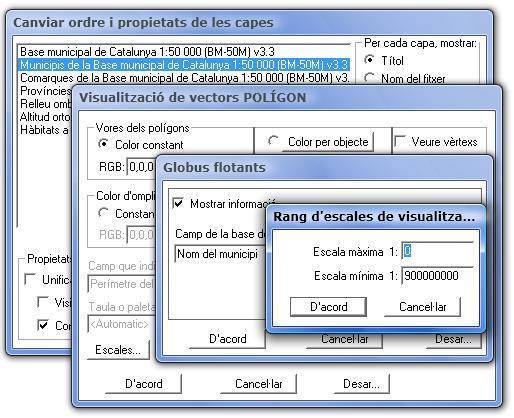

 La següent il·lustració mostra
un MDE, una delimitació municipal acolorida per comarca i el
mapa d'hàbitats (el qual no es visualitza perquè s'ha
indicat que no sigui visible), a la qual s'ha demanat que tant
el valor del ràster del MDE (altitud en metres), el camp de la
base vectorial que proporciona el nom del municipi com
l'hàbitat es mostrin en el globus informatiu. Observeu que
els globus també es poden limitar per escala en cada capa
d'informació.
Dins el grup d'icones que
permeten fer consultes a la capa carregada la segona icona
correspon a la selecció d'objectes, icona que
permet accedir a la caixa de selecció interactiva
d'objectes. La tercer icona correspon a la
consulta per atribut.
Prement-la, accedireu a la caixa de "Consulta per
atribut" des de la qual podeu realitzar la
consulta. La quarta icona d'aquest grup correspon a la de
mesura de distàncies,
perímetre, àrees, etc. Un cop heu clicat la icona, us
apareixerà la caixa de mesura de distàncies. Si el que voleu
és mesurar una distància, simplement cliqueu sobre els dos
punts dels quals voleu conèixer la distància entre ells.
MiraMon permet fer aquesta consulta repetidament, de manera
que proporciona la distància des de l'últim punt clicat
(és a dir, la longitud del darrer segment) així com també la longitud
total. Si premeu sobre el botó "Àrea i
perímetre", MiraMon realitzarà la consulta sobre el
polígon resultant de dibuixar un nou segment des de
l'últim vèrtex que hàgiu definit fins al primer
vèrtex.
La següent icona  permet incorporar
anotacions en un mapa mitjançant la inserció de punts (amb
o sense text ancorat), línies o polígons, les quals són
modificables, eliminables i es poden desar en mapes. Per a més
informació, consulteu Crear
anotacions.
El penúltim grup correspon a
les icones de gestió de les capes  . En concret amb la primera icona
podreu canviar l'ordre i
propietats de les capes. La segona icona permet
mostrar o ocultar la
llegenda mentre que l'última icona permet
editar les metadades de
l'arxiu que seleccioneu (si es que en teniu més d'un
d'obert).
Pel que fa a
l'aspecte inicial de la finestra del programa,
podeu fer que sempre sigui maximitzada en començar a
través del paràmetre "MaxIni=" del fitxer
MiraMon.par. A més, la barra de botons pot amagar-se a través de l'opció "Visualització | Entorn | Mostrar barra de botons" o des del paràmetre "MostrarBarraBotons=" del fitxer MiraMon.par.
|
L'última icona, només disponible per a certes llicències del MiraMon Professional com les de l'Administració Pública, Universitats, correspon al publicador de dades obertes
 , icona que permet, a partir d'un vector o d'un mapa,
generar un MMZX o un MMZ (certificat o no) i/o un o diversos fitxers SHP amb la simbolització en un o diversos
fitxers que segueixen l'estàndard SLD de l'OGC v.1.0 i un o diversos fitxers XML amb les metadades en
format ISO19139.
Per tal que aparegui aquesta icona en la barra de botons, cal indicar-ho al MiraMon.par a través de la
clau BarraBotonsEspecial= de la secció [MiraMon]. Aquesta clau pot valdre 0 o 1. Si s'indica 1 vol dir que es vol usar la barra de botons especial que inclou el botó addicional que permet la publicació/exportació de mapes vectorials del MiraMon. Si s'indica 0 vol dir que no es vol la barra especial i que per tant s'usarà la barra estàndard; aquest és el valor per defecte. O bé es pot configurar a través del menú Ajuda | Configurar paràmetres | Zoom i aspectes generals, amb l'activació de la casella "Afegir a la barra el botó especial de publicació".

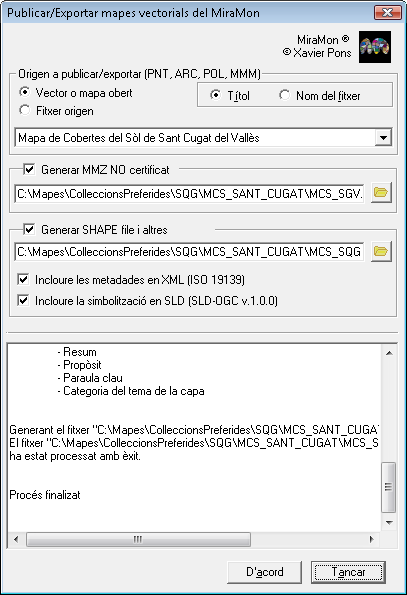

 En prémer el botó s'obre una finestra que permet
seleccionar una de les capes obertes (vectorial o Mapa) o bé un fitxer i indicar si es vol generar un MMZX,
MMZ, SHP, etc. La finestra té una zona on es mostren els missatges a mesura que es van generant els
fitxers, de manera que si hi ha mancances a les metadades, queden escrites i així l'usuari les pot copiar i corregir. Aquesta opció també es pot invocar en línia de comanda, de forma que l'MM32 es pot cridar amb paràmetres:
/PUBLICMM indica que es vol publicar algunes de les capes a obrir
/MMZ=NomFitxerMMZ indica que es vol generar un MMZ amb les dades d'origen. "NomFitxerMMZ" és l'adreça i el nom del fitxer MMZ a generar
/SHP=NomFitxerSHP indica el nom de l'SHP a generar
/XML19139 indica que es vol generar l'exportació de les metadades en format ISO 19139. Aquesta opció només es valida si s'ha indicat /SHP=
/SLD indica que es vol generar un fitxer SLD (conforme a l'estàdard Styled Layer Description versió 1 de l'OGC) amb la simbolització de la capa. Aquesta opció només és valida si s'ha indicat /SHP=.
Barra inferior
A la barra inferior de la finestra principal del
MiraMon es documenta per al punt on està ubicat el cursor les coordenades (en el sistema de referència de la composició cartogràfica que s'està visualitzat, si existeix) i el color de visualització (composició RGB); també es documenta l'escala numèrica i l'escala gràfica (si existeixen) corresponent a la visualització de la composició.
En clicar sobre l'escala, la persona usuària pot fixar l'escala de visualització desitjada.
El MiraMon presenta, per
defecte, un cursor de consulta vàlid tant per a ràsters com
per a vectors. Mitjançant "Informació | Obtenir
informació de ..." i a través de la tecla F9 podeu
commutar entre els tres tipus de cursors:
 |
 |
 |
| Consulta de ràster/vector |
Consulta només de ràster |
Consulta només de vector |
No obstant, segons la funció
que el programa estigui desenvolupant, apareixeran
d'altres cursors diferents als mostrats a dalt.
|
|
 |
  |
 |
 |
 |
| Moure nodes |
Desplaçar mapa |
Hipervincle per a obrir un altre fitxer,
recurs internet, etc |
Canvi d'atribut a partir d'un
atribut arrossegat des de la llegenda |
Crear anotacions |
A partir de la versió 6, el
MiraMon pot obrir diversos ràsters alhora. Els ràsters poden
estar ubicats de forma juxtaposada i/o sobreposats i en
qualsevol disposició, sense que importi el seu àmbit, costat
de píxel, nombre de bits per píxel, etc. A més, a diferència
de versions anteriors, els ràsters ja no condicionen en cap
cas l'àmbit de les capes obertes que, tanmateix, es pot
controlar de forma adequada des de "Zoom | Definir nova vista
general...". Alhora, el nombre de ràsters oberts i la
seva en ubicació en la superposició respecte a les capes
vectorials i geoserveis (WMS, etc) és totalment lliure.
Per a la visualització d'un ràster, es disposa dels següents modes de
gestió del zoom:
- Mode Vista
General: Es tracta del mode de zoom més intuïtiu o
natural, per la qual cosa és el mode per defecte i recomanat
als usuaris SIG generalistes, però no us proporcionarà la
màxima qualitat en la visualització d'una família de ràsters
del mateix costat de píxel. En ell, els zooms es defineixen
tenint en compte que el Zoom de vista general correspon al
conjunt de l'àmbit de totes les capes o a
l'especificat a "Zoom | Definir nova vista
general".
- Mode Ràster:
En aquest mode un cert ràster, que anomenem "Ràster de
referència" ostenta el Zoom=1. Això és especialment
útil en Teledetecció, on sovint es necessita un control molt
estricte d'en quin píxel estem treballant i fer
desplaçaments laterals exactament píxel a píxel, així com
tenir una visualització òptima de la qualitat del ràster en
zoom=1. En cas de triar el mode Ràster de referència, haurem
d'indicar quin dels ràsters oberts és el de referència, és a
dir, quin és el que té els píxels que volem assignar al
nivell de zoom=1.
- Mode
Automàtic: Aquest mode aplica el mode Ràster de
referència si tots els ràsters oberts tenen el mateix costat
de píxel, i aplica el mode Vista general en cas contrari o
si no hi ha cap ràster. Té l'avantatge de proporcionar la
màxima qualitat visual si estem obrint diversos ràsters del
mateix costat de píxel però la limitació del zoom x15 pròpia
del mode Ràster si teniu algun ràster obert.
Us recomanem que llegiu
atentament la informació relativa al mode de gestió del zoom del
menú Zoom.
La llista dels ràsters que pot
obrir el MiraMon de forma directa inclou: *.img;
*.jpg; *.jp2; *.jpc; *.j2c; *.sid; *.tif; *.ecw; *.bmp; *.rle;
*.dib. Els mecanismes per a obrir de forma directa són: des
del menú "Fitxer | Obrir", o bé "Fitxer | Obrir ràster",
arrossegant-los sobre l'aplicació (drag & drop),
fent doble clic sobre el fitxer en l'Explorador, llançant-los
des de la línia de comanda (MM32 [RUTA]NOMFITXER.EXT), o
vinculant-los com a hipervincles a les bases de dades i
obrint-los des de caixes de consulta per localització. Per a
més informació, consulteu Obrir ràster del menú
Fitxer.
Quan obriu un ràster per a ser
visualitzat, simplement haureu de triar la taula de
simbolització de color adequada, llevat que aquesta taula ja hagi estat especificada al fitxer REL que acompanya el ràster, o que sigui un ràster que té incrustada una paleta, com en alguns fitxers TIFF. A més, però, en la caixa de
diàleg "Canviar ordre i propietat de les
capes" també podeu definir que la capa sigui
visible i/o consultable, tant en pantalla com a la
llegenda.
Si obriu el vector sobre altres vectors, l'àmbit total de
zoom és el que resulta de la suma de tots els àmbits. Si teniu
un ràster obert, o si l'obriu amb posterioritat, la
prioritat pel que fa a nivells de zoom i finestra de
visualització dependrà de la gestió de zoom que tingueu
activada. Us recomanem que llegiu atentament la informació
relativa al mode de
gestió del zoom del menú Zoom així com també la
informació sinòptica de la gestió del zoom explicada unes
línies amunt, a Visualització de ràsters.
De forma directa, bé sigui des
del menú "Fitxer | Obrir" o "Fitxer | Obrir vector",
arrossegant-los sobre l'aplicació, fent doble clic sobre el
fitxer en l'Explorador o llançant-los des de la línia de
comanda (MM32 [RUTA]NOMFITXER.EXT), la llista dels que pot
obrir el MiraMon de forma directa inclou: *.pnt;
*.arc; *.nod; *.pol; *.vec; *.shp; *.dxf; *.gpx; *.kml; *.dgn;
*.gml
En els vectors no estructurats
de tipus polígon, qualsevol polígon que sigui envoltat per una
altre polígon quedarà "tapat" pel polígon que
l'envolta si aquest apareix, en la capa, en una posició
posterior i heu definit la visualització omplint
l'interior dels polígons. De la mateixa manera, un
"forat transparent" no pot ser representat. Aquests
problemes no s'esdevenen si treballeu amb vectors
estructurats topològicament.
Quan obriu un fitxer vectorial,
MiraMon us ofereix diverses opcions respecte la seva
visualització.

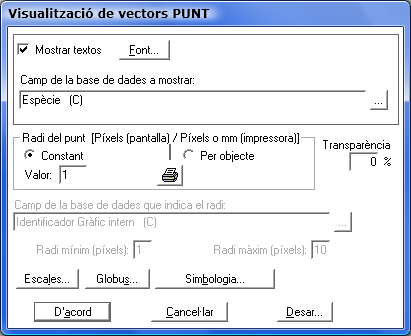

Visualització de vectors de tipus
punt:
En els fitxers de tipus PUNT
(estructurats topològicament o no estructurats) el MiraMon permet
diverses opcions respecte al radi del punt, l'interval
d'escales al qual voleu mostrar el fitxer, la informació a
mostrar en el cas que activeu els globus flotants
(tooltips), la simbologia icònica i la font a usar en els
textos (aquests darrers dos casos només aplicable a vectors
estructurats topològicament), la transparència de la capa,
etc.
Per defecte, el MiraMon activa la
casella de "Mostrar textos", que permet
visualitzar un text a l'angle superior dret del punt. Si
es tracta d'un vector estructurat topològicament el text a
mostrar pot ser qualsevol camp de la base de dades associada
al punt (atribut, identificador gràfic intern, etc). En
canvi, si és un vector no estructurat, el text a mostrar és
l'atribut de l'objecte. El format del text el podeu
modificar (en el cas de vectors estructurats) si premeu el
botó "Font...". Per a més informació,
consulteu La simbolització al
MiraMon.
El radi del punt per
defecte ve donat pel paràmetre "RadiPnt" del fitxer
MiraMon.par, encara que es pot canviar a través de la caixa
corresponent: un valor 0 impedeix la visualització dels punts,
mentre que el valor 1 o 2 és adequat en la majoria de casos.
En els fitxers de punts també podeu triar de representar el
radi en funció d'un camp de la base de dades. Això és
útil, per exemple, per a representar dades com nombre
d'habitants de municipis associats a punts, o per a
representar el cobriment de capçades obtingut en un inventari
forestal. En aquest cas heu d'indicar el camp a usar així
com el radi mínim i màxim per a escalar la
representació.
Si activeu els globus, cada vegada que el cursor s'ubiqui sobre el punt, hi apareixerà una caixa flotant amb la informació del camp que s'hagi seleccionat per a ser mostrada.
El MiraMon permet utilitzar
símbols per a representar vectors estructurats
topològicament de tipus punt. Per defecte, aquesta opció està
desactivada, de manera que els punts es visualitzen mitjançant
cercles blancs amb contorn negre. A través de l'opció
"Simbologia" podreu seleccionar diverses
opcions per als símbols. Per a més informació, consulteu
Taula de simbolització
d'icones (símbols).
També permet indicar el grau de
transparència del punt (tant del símbol com del text)
en percentatge, amb valors compresos entre el 0 i el
100 %.
Visualització de vectors de tipus
línia/arc:

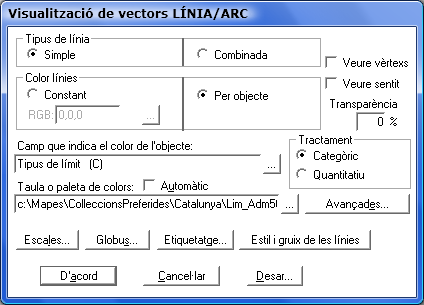

En els fitxers de tipus ARC
el MiraMon permet diverses opcions respecte al color de les
línies, el sentit dels arcs, el tipus i gruix de les
línies, etc.
El MiraMon permet triar el tipus de línies (línies simples o línies combinades), el color de les línies i dels arcs el qual pot ser
constant o indexat. En el cas de vectors estructurats
topològicament, la indicació del color es pot realitzar per
qualsevol camp de la base de dades associada i el seu tractament pot ser Categòric o Quantitatiu. Mitjançant el botó Avançades accedireu a diverses opcions en relació a la gradació del color, nombre i rang dels símbols desitjats, etc. Per a més
informació, consulteu Taules de
simbolització de color i Tipologia de simbolització: constant per a tota la capa o indicada en funció d'un camp de la base de dades.
Quan la simbolització és
automàtica, es permet activar l'opció Existents!
que indica al MiraMon que efectuï una anàlisi per incloure a la
taula automàticament generada (i, per tant, a la llegenda)
només aquells elements realment existents a la capa, amb
independència que un camp d'una taula associada els contingui. Aquesta opció és útil
en efectuar retalls o seleccions d'una capa que
simbolitzem per un camp d'una taula associada quan volem
que no apareguin tots els elements del camp sinó només aquells
realment presents a la capa; per exemple, potser el camp és el
de noms de comarca d'un diccionari de comarques però la
nostra capa només conté 5 de les 42 comarques possibles. En el
cas de camps numèrics té l'efecte de restringir els valors
a usar a aquells utilitzats pels objectes gràfics.
També permet indicar el grau de
transparència de les línies, en percentatge, amb valors
compresos entre el 0 i el 100 %.
Si necessiteu conèixer la
posició dels vèrtexs del vector, simplement
activeu la casella de "Veure vèrtexs".

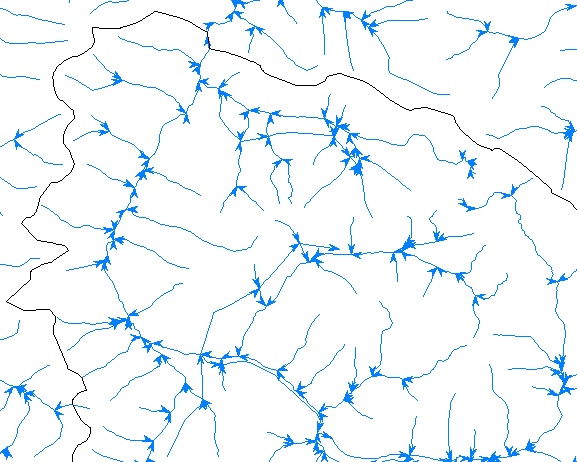

Si necessiteu conèixer el
sentit en què s'ha digitalitzat el vector, simplement
activeu la casella de "Veure sentit". MiraMon
mostrarà una fletxa del mateix color que la línia, indicant el
sentit de digitalització. A més, podreu indicar grandària,
semiangle d'obertura, escotadura, etc.
Com en el cas dels vectors de tipus punt, el MiraMon permet activar l'opció de mostrar la informació de la línia mitjançant globus flotants quan el cursor s'atura sobre una línia.
A més, qualsevol camp de qualsevol taula de la base de dades associada a un fitxer d'arcs o qualsevol atribut d'un fitxer VEC de línies pot ser mostrat com un text discorrent al costat de la línia mitjançant el botó Etiquetatge. Aquesta funcionalitat també permet establir el rang d'escales dintre el qual mostrar els textos de les línies (independentment del rang d'escales de la capa en si i molt recomanable per evitar un excés de textos en vistes generals), així com censurar els textos d'una longitud excessiva en relació al seu arc/línia corresponent, etc. Per a més informació, consulteu
Etiquetatge dinàmic dels fitxers d'arcs i línies de la simbolització al MiraMon.

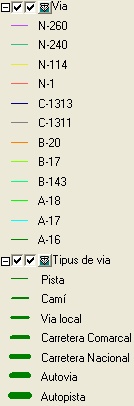

MiraMon també permet indicar
gruixos i estils de les
línies dels fitxers tipus ARC i dels fitxers tipus
POL. Els estils suportats per a les línies són: sòlid, de
punts, de guions i dues combinacions de punts i guions.
Respecte els gruixos, es poden indicar en unitats mapa o en
píxels. En el primer cas el gruix representat serà diferent
segons l'escala de visualització dels fitxers (nivell de
zoom); una utilitat típica és marcar els amples nominals dels
diferents tipus de vies de comunicació d'una zona (per
exemple pistes de 2 m d'amplada, carreteres de 5 m, etc).
En el segon cas (píxels) el gruix és sempre el mateix,
independentment del nivell de zoom; la seva utilitat típica és
la representació de línies de gruix indefinit, com ara corbes
de nivell, límits administratius i de parcel·lari, etc. Els
gruixos poden ser constants per a tots els arcs d'un
fitxer o poden ser indicats per un camp de la base de dades.
Les línies de gruix superior a 2 píxels en el dispositiu de
sortida (pantalla, impressora) poden presentar qualsevol dels
tipus possibles (continu, a traços, etc).
Mitjançant el botó  podreu definir el gruix de les línies, el radi dels punts, etc, en la impressió: gruix automàtic, definint el gruix de cada píxel en pantalla en unitats paper o bé amb una exageració determinada per l'usuari.
Aquest botó només és accessible si s'ha indicat que es desitja el gruix, radi, etc, en unitats "píxels/mm", però no en cas d'indicar que es desitja en unitats mapa ja que no tindria sentit. Aplica tant pel cas de gruixos, radis, etc, constants, com pels casos indicats "per camp de la base de dades".
- Si trieu automàtic, el gruix de les línies en la impressió serà similar al que veieu en pantalla (What You See Is What You Get).
En aquest cas el MiraMon aplicarà una exageració del nombre de píxels usats en la impressora per tal que l'element ocupi el mateix que en pantalla. Per tal que funcioni perfectament, cal tenir correctament establerta l'amplada de la pantalla en mm al MiraMon.par o a la corresponent opció de configuració (per exemple al zoom per escala). Aquest mode ignora el factor d'exageració en imprimir del botó "Mapa | Avançades". És el mode per defecte en radis de punts i nodes ja que un punt de radi 1 a la pantalla habitualment ens va bé que al paper imprès sigui de dimensions similars (el punt és ben visible); també és el mode per defecte per a grandàries de símbols, ja que el símbol sol ocupar uns quants píxels i habitualment voldrem una grandària del símbol similar a la de la pantalla.
- Si trieu en unitats paper:
- Cas de gruix, radi, etc, constant. En aquest cas indicarem, en mm del paper imprès, quin és el gruix, radi, etc, desitjat.
- Cas de gruix, radi, etc, en funció d'un camp de la base de dades (és a dir, per atribut). En aquest cas indicarem quants mm del paper imprès corresponen a cada píxel en pantalla. El MiraMon aplicarà la mateixa proporcionalitat als diferents valors dels camps de la base de dades. Observeu que aquest mode permet, per exemple, definir línies més fines que les que és capaç de dibuixar una pantalla, cosa que en el mode automàtic no és possible; en altres paraules, en mode Automàtic (WYSIWIG) quan s'imprimeix una línia en una impressora es fa imitant el gruix a la pantalla i pot ser que trobem aquest gruix (habitualment un píxel de pantalla ocupa uns 0.3 mm) excessiu des d'un punt de vista estètic convencional. És per això que aquest mode és el mode per defecte en gruix de línies i vores de polígons i s'aplica que 1 píxel de pantalla és 0.2 mm. Aquest mode també ignora, en imprimir, el factor d'exageració especificat a través del botó "Mapa | Avançades".
- Si trieu exageració d'usuari, el programa funciona com en versions anteriors a la v. 5.5, aplicant, en imprimir, el factor d'exageració especificat a través del botó "Mapa | Avançades". Aquesta opció està destinada a obtenir exactament el mateix aspecte imprès per a mapes creats amb aquelles versions en algunes configuracions de certs dispositius d'impressió, però en general no s'aconsella el seu ús.
En sistemes Windows antics no
es permetia que les línies de gruix superior a 1 píxel
tinguessin altre estil que el sòlid (si s'indicava un
gruix més gran que 1 píxel, o el seu equivalent en unitats
mapa, simplement es dibuixava el gruix demanat en estil
sòlid). Per altra banda, tingueu en compte que el redibuixat
més ràpid s'obté quan les línies tenen un gruix igual a 1
píxel.
Visualització de vectors de tipus
polígon:

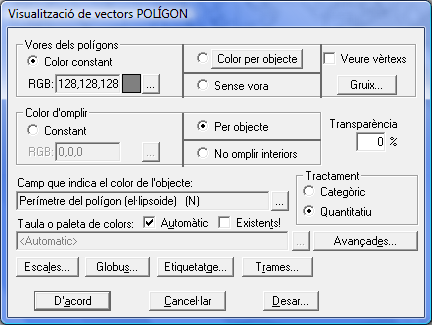

En els fitxers de tipus polígon
el MiraMon permet diverses opcions respecte al color, gruix i
tipus de línia de les vores dels polígons així com també el
color i les trames per a omplir els polígons, etc.
El color,
gruix i tipus de línia de les vores de polígons funciona
anàlogament al cas dels fitxers de tipus ARC, així com també l'opció de Veure vèrtexs, el Tractament de les dades i les opcions Avançades.
El MiraMon permet omplir els
interiors dels polígons amb un valor constant (el qual per
defecte és blanc, si bé es pot modificar prement el botó dels
tres punts) o omplir-los amb un valor indicat per cada objecte (en
funció d'un camp de la taula principal i una taula de
simbolització de color determinada). També es permet l'opció de deixar-los sense
omplir. Per a més informació, consulteu Taules de simbolització al
MiraMon.
Quan la simbolització és
automàtica, es permet activar l'opció Existents!
que indica al MiraMon que efectuï una anàlisi per incloure a la
taula automàticament generada (i, per tant, a la llegenda)
només aquells elements realment existents a la capa, amb
independència que el camp els contingui. Aquesta opció és útil
en efectuar retalls o seleccions d'una capa que
simbolitzem per un camp d'una taula associada quan volem
que no apareguin tots els elements del camp sinó només aquells
realment presents a la capa; per exemple, potser el camp és el
de noms de comarca d'un diccionari de comarques però la
nostra capa només conté 5 de les 42 comarques possibles. En el
cas de camps numèrics aquesta opció té l'efecte de restringir els valors
a usar a aquells utilitzats pels objectes gràfics.
També permet indicar el grau de
transparència dels polígons, en percentatge, amb valors
compresos entre el 0 i el 100 %.
El MiraMon també permet
omplir els interiors dels polígons amb una trama determinada,
així com també assignar diferents colors a les trames. Si
premeu el botó "Trames..." apareixerà la
caixa de diàleg Trames en la qual podeu triar
l'estil de la trama i el color de la trama. Per defecte
el MiraMon activa l'opció sense trama, de manera que
l'interior del polígon queda omplert segons hàgiu triat
en l'opció del color per a omplir l'interior del
polígon (no omplir, color constant o color indexat). Per a més
informació, consulteu Taules de
simbolització al MiraMon.
Totes aquestes característiques
de visualització de PUNTS, ARCS i POLÍGONS, poden ser
emmagatzemades en el fitxer REL a través del botó
"Desar" de la caixa de diàleg; la propera vegada que
obriu aquesta capa vectorial, les característiques actuals us
seran utilitzades com a característiques per defecte i no
apareixerà la caixa de diàleg per a definir la simbolització.
Per altra banda, cada cop que emmagatzemeu una composició de
tipus Mapa MiraMon (*.mmm), les característiques de
visualització actuals esdevenen les característiques per
defecte, siguin quines siguin les especificades en el fitxer
REL. Per a més informació, consulteu Descripció dels formats vectorials a MiraMon i
Descripció del format mapa i plantilla a
MiraMon.
Nota: És possible que
quan feu consultes, de vegades observeu que la informació
relativa al color de la paleta no és el mateix que la
informació relativa al color en pantalla. Hi ha diverses
causes que poden explicar aquest fet:
- El driver de
la vostra targeta gràfica no ofereix 16 milions de colors, o
no està configurat amb aquestes característiques (mireu
quants colors detecta MiraMon en la caràtula d'inici del
programa). En aquest cas el color de pantalla
s'assemblarà al de la paleta, però en molts casos no
serà igual. El problema és tan més evident com menys colors
presenta el vostre sistema. Canvieu de targeta o configureu
adequadament el driver.
- L'objecte
sobre el qual s'informa està "tapat" per una
altre objecte. Per exemple suposeu que teniu un fitxer de
polígons obert sobre un fitxer ràster i consulteu aquest
darrer: el color de pantalla per al píxel seleccionat serà
el corresponent al del polígon cobertor.
- L'objecte
és un polígon i es representa amb dos colors diferents, un
per la vora i un per l'interior. Si un dels dos
elements, per exemple l'interior, es representa a través
dels colors d'una paleta i l'altre, per exemple la
vora, es representa amb color constant, i el punt
seleccionat pertany a la vora, obtindrem com a color de
pantalla el color constant (o el més proper que ens permeti
la nostra targeta gràfica), el qual serà normalment diferent
al color que MiraMon informa com a color de paleta de
l'element. Recordeu que els colors constants de vores
i/o interiors es mostren, en forma RGB, en un altre apartat
de la informació donada.
- L'element
seleccionat és un vector de polígons estructurats que estem
representant sense pintar l'interior. Com que els
polígons estructurats admeten consulta punxant al seu
interior, MiraMon ens informarà del color de paleta de la
vora del polígon (si no havíem triat color constant), però
el color de pantalla correspondrà al color que tinguem sota
el cursor en el moment de consultar.
- L'element
seleccionat és un vector de línies o de polígons, i fem la
consulta punxant entre dos vèrtexs d'un dels segments
que delimiten l'objecte. En aquest cas, i degut a
l'algorisme utilitzat per representar elements
vectorials lineals sobre dispositius ràster com a ara la
pantalla, no tots els píxels sobre els quals passa
l'element lineal són "pintats" amb el color de
la línia, sinó només uns quants (aproximadament els que
resulten travessats més conspícuament), per evitar
regruixir-la excessivament. Això fa que el color de pantalla
pugui correspondre a un dels píxels per on la línia passa
però on l'algorisme no arriba a pintar el píxel. En
aquest cas, les coordenades X,Y del punt punxat mai no diran
"final" ni "intermedi", sinó sempre
"calculat".
Cada fitxer vectorial que
carreguem té un rang d'escales a les quals pot ser
visualitzat. Quan l'escala de visualització és fora del
rang, el fitxer no es redibuixa. Això és útil per a amagar
temes detallats que altrament podrien fer poc clara la
visualització; també és útil per a dissenyar un Mapa MiraMon
en el qual diferents capes apareixen progressivament a mesura
que feu zooms més detallats. Per altra banda, a partir
d'un cert nivell de zoom detallat, pot ser que desitgeu
que alguna capa desaparegui perquè no sigui rellevant a
aquella escala (per exemple una capa que contingui els noms de
països). El botó  de la caixa
de visualització de la capa permet accedir a La caixa de
diàleg d'Escales la qual permet indicar
l'escala més gran (per ex. 1:5000) i la més petita (per
ex. 1:250000) a les quals desitgem visualitzar el fitxer. Quan
l'escala és més gran que la primera quantitat (per ex.
1:500) o més petita que la segona (per ex. 1:1000000) el
fitxer no serà mostrat. Per a visualitzar en qualsevol
situació, sigui quina sigui l'escala de visualització,
indiqueu 0 i 9000000. Els valors fan referència al denominador
de l'escala. Important: l'escala també afecta a
la impressió, amb la qual cosa en imprimir podeu trobar-vos
que a certes escales apareixen o desapareixen capes, segons
com ho tingueu configurat.
El MiraMon permet diferents
opcions per al desplaçament dins la finestra
principal:
- Si polseu
sobre les fletxes dels extrems de les barres de
desplaçament, avançareu 1 cel·la del mapa en aquella
direcció. La cel·la té la grandària d'un píxel si es té un ràster obert i el mode de gestió és "ràster". En altres casos es calcula una "cel·la virtual" en funció de l'àmbit, etc.
- Si polseu en
l'espai entre el botó de la barra de desplaçament i les
fletxes, desplaçareu el mapa en aquella direcció una mida
equivalent a tota l'àrea de visualització actual (1
"pàgina").
- Si arrossegueu manualment el botó de desplaçament fins allà on
us convingui; només heu de tenir present que la mida de les
barres de desplaçament horitzontal i vertical són una
representació de l'amplada i l'alçada del
mapa.
- Si s'arrossega directament la visualització i es fa un segon clic allà on convingui.
Amb el teclat podeu obtenir
aquests desplaçaments utilitzant les següents
tecles:
|
|
1 cel·la
|
1 pàgina
|
Extrem
|
|
Amunt
|
Fletxa
|
RePàg o bé Ctrl+Fletxa
|
Ctrl+RePàg
|
|
Avall
|
Fletxa
|
AvPàg o bé Ctrl+Fletxa
|
Ctrl+AvPàg
|
|
Esquerra
|
Fletxa
|
Ctrl+Fletxa
|
Inici
|
|
Dreta
|
Fletxa
|
Ctrl+Fletxa
|
Fi
|
Si redimensioneu la finestra,
l'angle de la imatge que es conserva com a referència
sempre és el superior esquerre.
Si teniu vectors carregats i
feu operacions de desplaçament o de zoom, podeu mantenir
premuda qualsevol de les tecles "Majúscula" (no
"Bloc Majús.") per a interrompre el redibuixat de
vectors a cada nova vista, la qual cosa agilita el procés de
centrat en una àrea d'interès del ràster. Per a més
informació, consulteu Interrompre redibuixat de vectors i WMS/WMTS amb
Majúscula del menú "Visualització | Especial".
El MiraMon permet treballar amb
més d'una sessió alhora. Això resulta útil per a comparar
dos fitxers de la mateixa zona, o el mateix fitxer a diferent
escala, etc. Podeu sincronitzar geomètricament les sessions
obertes del MiraMon a través de Sincronitzar totes les sessions del
MiraMon del menú Zoom.

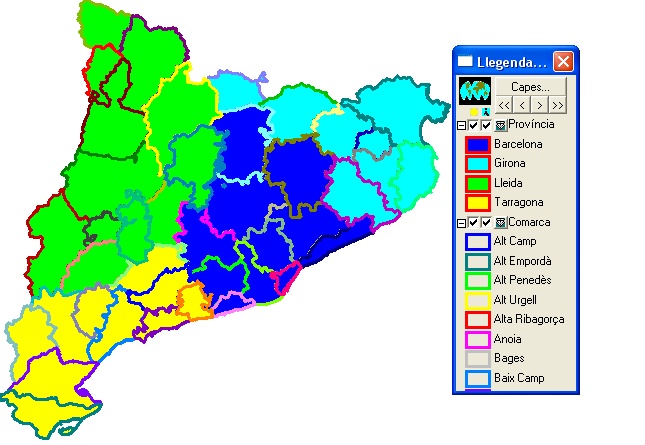

El MiraMon permet visualitzar la
llegenda de la capa o capes que actualment teniu visibles i/o
consultables a la finestra client. La llegenda mostra el títol
i la llegenda del/s fitxers que estigueu visualitzant. Podeu
activar i desactivar aquesta finestra mitjançant la tecla F11
o bé mitjançant "Informació | Mostrar llegenda".
També es llegeixen i escriuen característiques de
visualització i de llegenda en fitxers ràster no IMG, cosa que
facilita el disseny de mapes amb ràsters en formats BMP, etc.
Les capes de nodes mostren, a la llegenda, els símbols dels
diferents tipus demanats. Això té utilitats en la comprensió
més fàcil de la topologia vectorial, la correcció dels errors
de digitalització vectorial, etc.
La posició inicial, amplada i
alçada de la caixa de la llegenda (X,Y,Ample,Alt) està regida
pel paràmetre PosicioDimensioLlegenda del fitxer MiraMon.par,
i les unitats es donen en píxels de pantalla. També es permet
que la llegenda estigui, per defecte, sempre visible indicant
en el MiraMon.par IgnorarMostrarLlegenda=1.
La llegenda inclou totes les
capes obertes sempre i quan en la caixa de diàleg
"Canviar ordre i propietats de les capes" per
cada capa estigui activa l'opció "Visible a la
llegenda". L'ordre d'aparició de les capes a
la llegenda correspon a l'ordre assignat de les capes a
"Canviar ordre i propietats de les
capes".
Per qüestions d'espai, pot
ser que la llegenda no mostri totes les categories. En aquest
cas, els botons
permetran navegar a través d'elles (aquest procés no
afecta els colors del mapa que esteu visualitzant). També per
estalviar espai, el MiraMon no mostra les classes buides a la
llegenda dels ràsters: si al REL es descriuen les classes
1,2,3 i 255, el MiraMon no mostrarà la caixa de color de les
classes 0 ni 4-254, a menys que indiqueu el contrari a la
caixa de diàleg "Visualització de la capa en la
LLEGENDA".
A la llegenda, cada capa
correspon a un registre. El MiraMon facilita modificar les
propietats de les
capes des de la llegenda, incorporant les següents
caselles, ubicades al costat del títol de la capa a la
llegenda:
La primera casella pot ser un
signe negatiu (indica que la capa està simbolitzada en
funció d'un camp i per tant, que es tracta de
simbolització indicada) o bé positiu (indica que la
simbolització és constant). Si premeu sobre aquesta casella,
accedireu a la caixa de diàleg "Visualització de la
capa en la llegenda". La segona casella, si està
activada, indica que la capa és visible. En cas
contrari, no es mostrarà la capa a la finestra client. La
tercera casella, si està activada, indica que la capa és
consultable. En últim lloc, trobeu la icona del
GeM+ i, per tant, si cliqueu sobre ella, accedireu al
Gestor Universal de Metadades Geoespacials de la capa. Noteu que es pot obrir el GeM+ des del botó metadades de la llegenda, des de "Eines | Gestor de Metadades" i des de la caixa "Informació | Ràsters/Vectors oberts". En canviar l'estat de
"visible" o "consultable" a una capa que
pertany a una sèrie cartogràfica, el canvi es propaga
automàticament a tots els fulls oberts de la sèrie.
El botó "Capa...",
ubicat sobre les icones anteriors, és especialment útil quan
decidiu tornar a mostrar a la llegenda una capa que havíeu fet
desaparèixer. Si no, no hi hauria manera d'accedir-hi
(llevat que anéssiu directament a la informació desada al mapa
corresponent o que tornéssiu a obrir la capa com a fitxer
individual).
La caixa de llegenda permet fer
edició de colors per
doble clic sobre qualsevol color que hi aparegui. Aquesta és
una via alternativa a "Visualització | Canviar color de
paleta...", triar una capa de la llista i prémer
"Visualització...". Atenció, però: si abans heu
demanat reduir el nombre de classes mostrades a la llegenda,
el color editat només és aquella "mostra", no tot el
rang. Recordeu que si voleu editar un rang de colors
simplement ho heu d'indicar a la caixa corresponent:
[34,57].
Pràcticament totes les capes
ràster i vectorials (estructurades o no) tenen entrada a la
llegenda. La llegenda reflecteix els colors i categories
triades, permet disminuir el nombre de categories a veure
(útil en paletes com GRIS256 sobre imatges fotogràfiques o de
satèl·lit i en MDE256 sobre MDE). També es pot invertir
l'ordre de presentació de les categories (útil en els MDE
i corbes de nivell, en què resulta més natural veure les cotes
altes a la part superior de la llegenda). A més, es poden
excloure capes de la llegenda (per exemple uns límits
administratius que només voleu a tall de referència general
però no desitgeu que apareguin a la llegenda). Tots aquests

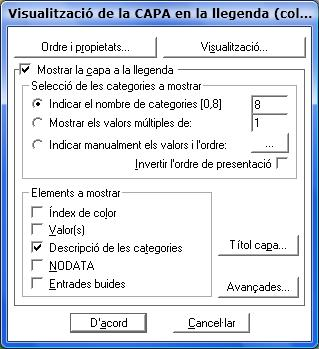

paràmetres es poden modificar des de la caixa de diàleg
Visualització de la CAPA en la llegenda a la qual podeu
accedir fent doble clic sobre el signe negatiu o positiu
(segons correspongui) ubicat a l'esquerra de l'entrada
de la capa a la llegenda.
 :
La caixa de visualització de la
capa en la llegenda permet accedir a la caixa de diàleg
"Canviar ordre i
propietats de les capes". Aquesta és una via
alternativa a "Visualització | Canviar ordre i propietats
de les capes".
 :
La caixa de visualització de la
capa a la llegenda també permet modificar les característiques
de visualització d'un fitxer prement el botó
"Visualització",
que us portarà directament a la caixa de característiques de
visualització general (visualització de vectors polígons, de
línies/arcs, etc). Per a més informació en relació a la
visualització general de vectors, consulteu Visualització de vectors. Per als ràsters també
es permet canviar la seva simbolització. Per a més informació
en relació a la visualització general de ràsters, consulteu
Visualització de ràsters. Aquesta és
una via alternativa a "Visualització | Canviar ordre i
propietats de les capes", i triar una capa de la llista i
prémer "Visualització...".
Selecció de les categories a
mostrar:
El MiraMon permet indicar el
nombre de categories a mostrar a la llegenda, mostrar les
categories múltiples de certs valors (útil per exemple en
Models Digitals d'Elevacions en què volem mostrar, per
exemple, les categories múltiples de 200), o bé indicar
manualment els valors i l'ordre de les categories a
mostrar.
Quan es decideix representar
només 'n' classes (per exemple en un MDE diem que
només en volem veure 5) i aquestes presentaven valors de tipus
interval, el MiraMon mostrarà el valor central dels 'n'
intervals seleccionats. En cas contrari faria un efecte
estrany veure:
[350-449]
[750-849]
:
(ja que no hi ha continuïtat en
els intervals, i fer [350-749] seria fals des del punt de
vista cromàtic) i resulta més natural veure:
400
800
:

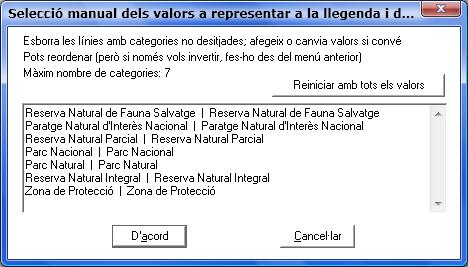

Si decidiu triar manualment les
categories a mostrar, haureu de prémer el botó  i accedireu a la caixa de diàleg
"Selecció manual dels
valors a representar a la llegenda". Des
d'aquesta caixa, podeu esborrar les categories no
desitjades, reordenar-les, etc.
Si ho desitgeu, podeu
invertir l'ordre de presentació de les categories
mostrades a la llegenda activant la casella per a aquesta
finalitat.
Elements a mostrar:
Amb el MiraMon és possible
donar diversa informació al costat de la simbolització de
cada classe (entrada) de la llegenda, la qual es
representa amb el mateix color, gruix de línia, icona, etc,
que els elements que apareixen a la pantalla de
visualització:
- L'índex
de color (el color de la taula de simbolització de color
amb el qual es pinta la classe). Naturalment, aquesta
entrada no apareixerà mai quan no té sentit, com per exemple
en la simbologia de punts a través de
metafitxers.
- El valor
(numèric o categoria) en el fitxer (el valor del píxel
en una imatge radiomètrica [0,255], la cota de la corba de
nivell, nom de la comarca, etc). Quan el nombre de valors és
superior al de colors de la paleta, el valor mostrat és en
realitat un rang de valors (en un MDE pot ser [350-449],
[450-549], etc). Com en el cas anterior, això només aplica a
tipus de capa on això tingui sentit.
-
La descripció de la
categoria
A més, també permet mostrar
els camps sensedades, així com les entrades
buides, si activeu les opcions
corresponents.
Podeu fer que es vegi qualsevol
d'elles independentment, tot i que algunes no tenen sentit
(per exemple, un MDE no té descripció de categories i no es
mostrarà res més que l'índex de color i el valor numèric)
o bé són redundants (per exemple, els índexs de color i els
valors numèrics en les imatges byte).
 o  :

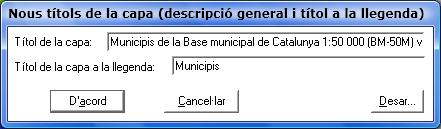

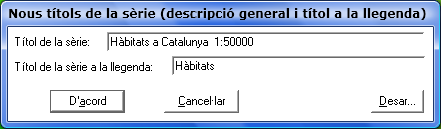

Si premeu sobre el botó
"Títol
capa" o "Títol sèrie" si es
tracta d'una sèrie cartogràfica, accedireu a la caixa de
diàleg "Nous títols de la capa" o
"Nous títols de la sèrie", segons
correspongui, des d'on podreu definir el títol de la
capa/sèrie així com també el títol de la capa/sèrie que voleu
que es visualitzi a la llegenda.
 :
Si premeu el botó
"Avançades" accedireu a la caixa de diàleg
d'opcions avançades de la llegenda, des d'on podreu
definir diverses opcions de la visualització de la capa a la
llegenda. Aquestes opcions varien en funció del tipus de
fitxer que es tracti, tal i com es mostra a
continuació:
-
Fitxers estructurats
d'arcs i fitxers no estructurats de línies:

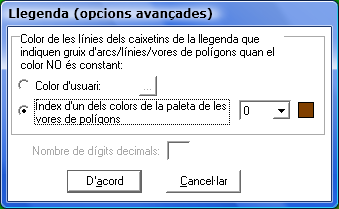

Quan en un fitxer de tipus
arc/línia el color dels arcs/línies no és constant, sinó
indicat per un camp de la base de dades i el gruix dels
arcs/línies està indicat també per un camp de la base de
dades, les opcions avançades de la simbolització de la
capa a la llegenda permeten definir el color de
simbolització del gruix dels arcs/línies, el qual pot ser
un color definit per l'usuari o bé un dels colors
utilitzats a la taula de simbolització de color dels
arcs/línies. A més, en cas de tractar-se d'un camp
numèric amb valors reals, podeu triar el nombre de dígits
decimals a mostrar.
Per exemple, en un fitxer
de tipus ARC que simbolitza les carreteres es pot voler
utilitzar un color per a cada carretera i a més, un gruix
per a cada tipus de via (autopista, autovia, carretera
comarcal, etc). A la llegenda, el MiraMon farà servir dues
entrades per a simbolitzar la capa: per una banda,
apareixerà el llistat de totes les carreteres amb un color
diferent per a cadascuna d'elles i per una altra banda
apareixerà la simbolització del gruix de cada tipus de
via. En aquest segon cas, el MiraMon permet triar, a través
del botó "Avançades", el color a utilitzar en la
simbolització del tipus de via (del gruix dels arcs). Per
exemple, podeu triar un color d'usuari (qualsevol
color), o bé podeu triar un dels colors utilitzats en la
simbolització del nom de la via (per exemple, la via que
més apareix en la representació).
-
Fitxers estructurats de
polígons:
En el cas de fitxers
estructurats de tipus polígon el MiraMon permet, anàlogament
al cas de fitxers d'arcs i línies, definir el color de
simbolització del gruix dels polígons, el qual pot ser un
color definit per l'usuari o bé un dels colors
utilitzats a la taula de simbolització de color dels
polígons. Per a més informació i exemples, mireu
l'apartat anterior.
Per una altra banda, quan
en fitxers de polígons ompliu els interiors d'aquests
amb un color indicat per un camp de la base de dades i les
vores dels polígons també estan indicades per un camp de
la base de dades, el MiraMon permet definir, en l'opció
d'"Avançades", el color amb què voleu
enquadrar el caixetí que simbolitza els colors
d'omplir els polígons. Per exemple, en la base
cartogràfica de comarques es vol simbolitzar les vores
dels polígons que defineixen les comarques amb un color
diferent per a cadascuna d'elles i a més, es vol
omplir l'interior de la comarca amb un color diferent
en funció de la província a la qual pertany la
comarca.

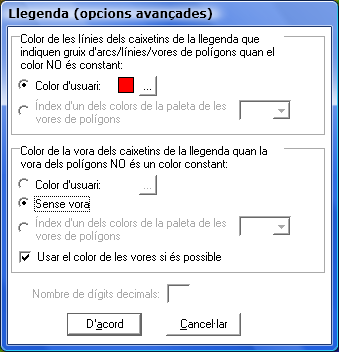

A l'exemple anterior
s'ha simbolitzat la vora del caixetí que indica el
color d'omplir el polígon amb color vermell, que en
concret correspon al color número 4 de la taula de
simbolització de les vores de les comarques, si bé també
es pot simbolitzar amb un color d'usuari, sense vora o
bé amb el color mateix de l'interior del polígon. En
cas de tractar-se d'un camp numèric de valors reals,
podreu definir el nombre de dígits decimals.
-

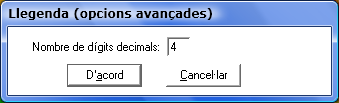

Fitxers ràster:
En el cas de fitxer de
tipus ràster, en les opcions avançades podreu definir el
nombre de dígits decimals si es tracta d'un camp
numèric de tipus real.
Control de la llegenda des dels
fitxers MMM i REL:
Per una certa capa, hi ha
diversos paràmetres que determinen com es veurà cada aspecte
simbolitzable (color, trames, gruixos, etc) a la llegenda.
Cada paràmetre dels que es mostren a continuació està precedit
de les lletres que defineixen l'aspecte simbolitzable en
qüestió. Per tal de simplificar l'explicació i no fer-la
massa repetitiva, posem el text "SMB_" abans de cada
paràmetre, si bé aquest text s'ha de substituir, per
exemple, per "Color_" quan es tracta del color per a
omplir els polígons o el color dels arcs o de les línies; per
"ColorVores_" quan es tracta del color de les vores
de polígons; per "Gruixos_" quan l'aspecte
simbolitzable és el gruix dels arcs/línies o vores de
polígons, etc.
- SMB_VisibleALleg -> 1: Sí; 0:
No
- SMB_TitolLlegenda-> Títol que voleu que
aparegui a la llegenda, típicament més curt que el títol
complet.
- SMB_CategAMostrar -> Tipus de selecció de les
categories a mostrar: N: quan l'usuari indica el
nombre de categories; MULTIPLES: quan l'usuari
defineix que el nombre de categories a mostrar ha de ser
múltiple d'un valor; MANUALS: quan l'usuari
indica manualment els valors i l'ordre de les categories
a mostrar.
-
SMB_N_ClassesLleg ->
Nombre de classes que voleu veure. Típicament, seran totes
les classes (podeu indicar "-1" si no sabeu el
nombre exacte), però per a una imatge de grisos o un MDE
poden ser, per exemple, 10 classes. Aquest paràmetre és
substituït per
- "SMB_N_EntradesManuals" quan
l'usuari indica manualment els valors i a
continuació del paràmetre s'indica totes les
entrades manuals amb l'ordre que l'usuari ha
definit.
- "SMB_MultiplesDe" si l'usuari
ha definit que el nombre de categories a mostrar ha de
ser múltiple d'un valor i a continuació del
paràmetre s'indica el valor desitjat.
- SMB_InvertOrdPresentColorLleg -> 1:
Inverteix l'ordre de presentació; 0: no ho
fa.
- SMB_MostrarIndColorLleg -> 1:Mostra
l'índex de color de la classe a la llegenda; 0:
no ho fa.
- SMB_MostrarValColorLleg -> 1:Mostra el
valor (o rang de valors) de la classe a la llegenda.
;0: no ho fa.
- SMB_MostrarCatColorLleg -> 1:Mostra la
descripció de la classe (si n'hi ha) a la llegenda;
0: no ho fa.
- SMB_MostrarNODATA -> 1:Mostra una
categoria corresponent als valors sensedades; 0: no ho
fa.
- SMB_MostrarEntradesBuides -> 1:Mostra
una categoria corresponent a les entrades buides; 0:
no ho fa.
Control de la llegenda des del fitxer
MiraMon.par:
El següent paràmetre afecta les
capes de les quals ni el MMM ni el REL no indiquen els
paràmetres de l'apartat anterior. Es pot modificar
posteriorment a l'inici del programa a través de
"Informació | Opcions per defecte a la llegenda"
(però no afectaran les capes ja obertes).
- MostrarIndColLleg -> Ens diu què fer quan
estic obrint un fitxer i existeixen classes a mostrar però
ni el MMM ni el REL no especifiquen el valor de
"SMB_MostrarIndColorLleg". 1:Mostra
l'índex de color de la classe a la llegenda; 0:
no ho fa.
Opcions per
defecte:
Aquest apartat recull les
opcions per defecte que pren el MiraMon si no indiqueu
MostrarIndColLleg a MiraMon.par.
Aquest apartat és important si
es vol entendre ben bé què fa el programa per defecte. Els
números tenen aclariments al peu de la taula.
| RÀSTERS |
Índex de color |
Valor |
Descripció de la
categoria |
| Si es tracta d'un
ràster temàtic de tipus byte, bit, short, long,
etc, que presenti llegenda al REL. |
Sí (1) |
No |
Sí |
| Si es tracta d'una
imatge byte de valors continus (imatges de sensors
òptics o electrònics) i no hi ha llegenda al
REL. |
No (2) |
Sí |
- |
| Si es tracta d'una
imatge short o unsigned short de valors continus(NOAA) o MDT short
(MDE, MDP, ...) i no hi ha llegenda al REL. |
Sí (3) |
Sí |
- |
| Capa de valors reals
(valors de tipus float, com ara temperatura) i
no hi ha llegenda al REL. |
Sí(3) |
Sí |
- |
| Capa de valors long i no hi ha
llegenda al REL |
Sí(3) |
Sí |
- |
| Combinacions RGB |
- |
- |
- |
| Fitxers JPEG, JPEG 2000, MrSID, BMP,
DIB, etc. |
- |
- |
- |
| VECTORS |
Índex de color |
Valor |
Descripció de la
categoria |
| Atribut string a DVC o camp
'C' a DBF; colors constants |
- |
- |
- |
| Atribut numèric. No lligat a tesaurus
(inclou tots els VEC) |
Sí(3) |
Sí |
- |
| Atribut numèric. Lligat a tesaurus |
Sí(4) |
No |
Sí |
(1)
S'activa segons el valor per defecte de
MostrarIndColLleg a MiraMon.par. Per a fitxers byte i
bit és coincident amb els valors de les cel·les, per la qual
cosa no s'aconsella activar "Valor" en aquest
cas. En imatges short, unsigned short o long, pot tenir sentit activar
"Índex de color", "Valor" i
"Descripció de la categoria".
(2) No
s'activa perquè es redundant amb "Valor". Es
permet activar la redundància per a propòsits docents (per
exemple, mostrar MDE byte en zones d'altitud inferior a
256 m). Les categories no existeixen.
(3)
S'activa segons el valor per defecte de
MostrarIndColorLleg a MiraMon.par, però es recomana
activar-lo perquè normalment els valors són diferents
als de "Valor". Les categories no
existeixen.
(4) Com 3, però
les categories existeixen.
|
Al tutorial
