EDICIÓ I EINES DE SIMPLIFICACIÓ DEL LLINATGE

Edició del llinatge

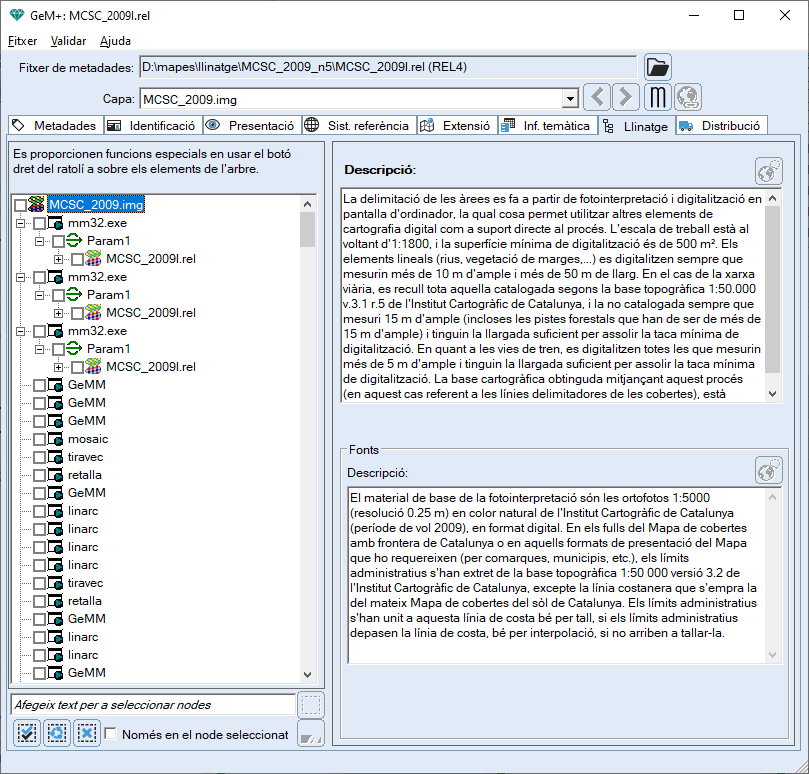

El llinatge està organitzat en forma d'arbre, com es pot veure en aquesta imatge:

En aquest arbre cada node representa un element dels descrits aquí.
Hi ha disponibles diverses opcions per a afegir o eliminar nodes en aquest arbre. Quan es pressiona amb el botó dret del ratolí sobre un node (node escollit) apareix un menú contextual amb les següents opcions, segons el tipus de node escollit:

• Afegir procés: afegeix un procés com a fill del node escollit descrit aquí.
• Afegir capa font: afegeix una capa font com a filla del node escollit descrita aquí.
• Afegir paràmetre d'entrada o de sortida [només per a node escollit que sigui un procés i el fitxer sigui en format REL]: afegeix un paràmetre d'entrada o sortida com a fill del node escollit descrit aquí.

Simplificació del llinatge

En ocasions es pot voler eliminar un conjunt de nodes. Per a fer-ho cal fer-ho un a un o seleccionant-ne un conjunt i eliminar-lo tot de cop. Aquesta actuació (eliminar nodes seleccionats) es pot fer sobre un dels nodes de l'arbre, i afecta només als seus fills, o bé, sobre tot l'arbre, escollint el node arrel (per exemple). Es permet actuar també de forma recursiva (aplicant l'actuació als fills dels fills). A més, s'ofereix una eina per eliminar nodes repetits i quedar-se només amb l'últim introduït de tots ells.

Selecció de nodes

En escollir un node i pressionar sobre el botó dret del ratolí sobre ell apareixen diverses opcions per a fer una selecció dels seus nodes fills. Un cop estan seleccionats (apareix marcat el quadrat de l'esquerra de cada node seleccionat) es podrà, llavors, usar l'eina d'eliminar els nodes seleccionats. Això pot ser útil per eliminar certs nodes que no es volen conservar en el llinatge (nodes repetits, nodes no importants,...). Per tant, en pressionar sobre el botó dret del ratolí sobre un menú amb la opció "Seleccionar..." que, en desplegar-se ofereix:

• Seleccionar tots els elements de l'ítem: selecciona tots els elements fills del node escollit.
• Desseleccionar tots els elements de l'ítem: desselecciona tots els elements fills del node escollit.
• Invertir la selecció en tots els elements de l'ítem: inverteix la selecció que hi hagi en aquell moment sobre els nodes fills del node escollit.

A més, hi ha una eina de cerca que permet seleccionar certs nodes seguint un criteri lèxic.

Per a utilitzar aquesta eina cal decidir primer si es vol actuar sobre tot l'arbre o només sobre un node concret. En aquest últim cas cal, seleccionar el node sobre el qual actuar i activar la casella "Només en el node seleccionat". Un cop fet això podem:

• Escriure la paraula clau a l'espai on diu "Afegeix text per a seleccionar nodes".
• Prémer el botó dels prismàtics per a seleccionar tots els nodes el nom dels quals tingui almenys coincidència parcial amb la paraula escrita.
• O bé, prémer el botó de seleccionar tot per a seleccionar tots els nodes de l'ítem.
• També es pot prémer el botó d'invertir selecció per a invertir la selecció ja feta en tots els nodes de l'ítem.
• Si no es vol seleccionar res es pot desseleccionar tots els nodes de l'ítem amb el botó corresponent .

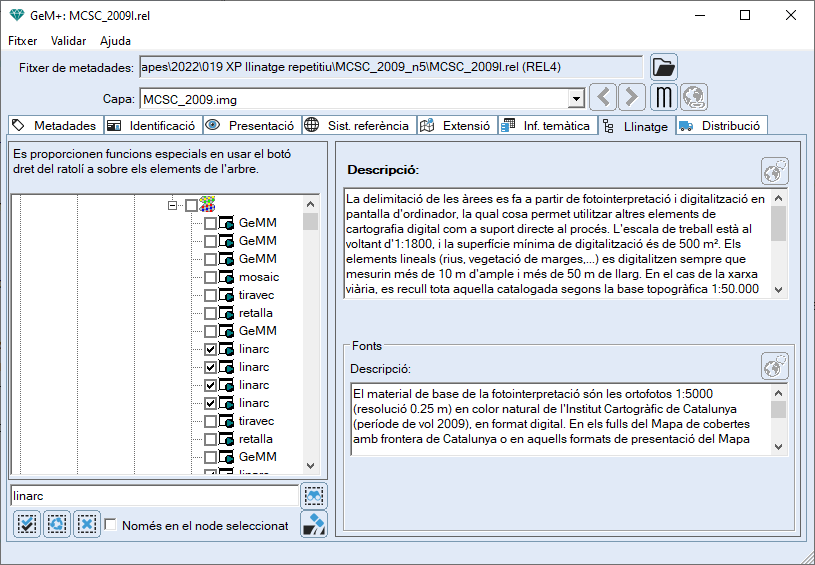

En aquest exemple es pot veure una selecció per la paraula "linarc" on després de prémer sobre els prismàtics s'han seleccionat tots els nodes que es diuen linarc.

Eliminació de nodes

Un cop s'ha seleccionat els nodes a eliminar, per algun dels mètodes descrits o seleccionant-los directament marcant la casella que tenen al costat, es pot procedir a eliminar-los. Es pot fer directament amb el botó o bé escollir el node sobre el qual actuar i pressionar sobre el botó dret del ratolí sobre ell i escollir l'opció "Eliminar|Eliminar elements seleccionats de l'ítem". Apart del mètode de selecció hi ha altres mètodes per a eliminar certs node de cop:

• Eliminar els processos repetits: elimina tots els processos repetits dins del node escollit, deixant només el més actual.
• Eliminar els processos repetits recursivament: igual que l'anterior, però aplicant-ho de forma recursiva.
• Eliminar les fonts repetides: elimina totes les fonts repetides dins del node escollit, deixant només la més actual.
• Eliminar les fonts repetides recursivament: igual que l'anterior, però aplicant-ho de forma recursiva.
• Eliminar els processos i les fonts repetides: elimina tots els processos i fonts repetits dins del node escollit, deixant només els més actuals.
• Eliminar els processos i les fonts repetides recursivament: igual que l'anterior, però aplicant-ho de forma recursiva.

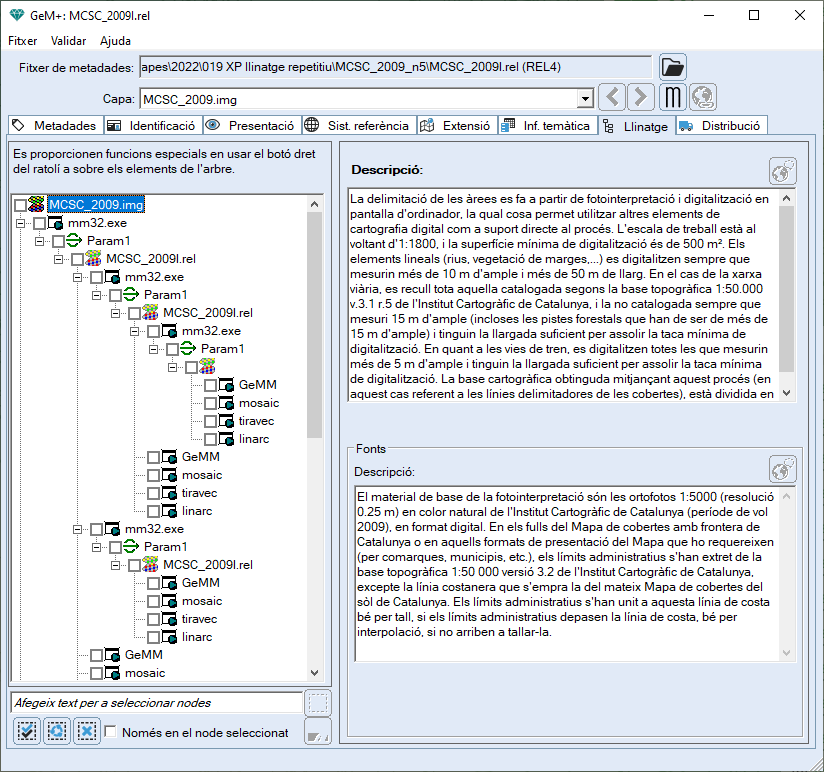

El criteri per saber si dos nodes son iguals és el de que han te tenir el mateix nombre de fills, mateix títol, mateixa història, etc... però no la mateixa data. Exemple: si es té una capa resultat de passar els mateixos processos diverses vegades però es vol simplificar el llinatge de forma que només quedi un procés de cada es podria escollir el node arrel, pressionar el botó dret del ratolí sobre aquest node, escollir la opció "Eliminar els processos i les fonts repetides recursivament" i obtenir per exemple això:


Es veu que dins de cada node no hi ha repeticions i que si algun node està repetit (mm32.exe) és perquè té un nombre diferent de fills.

Canvi d'ordre en els nodes

En escollir un node i pressionar el botó dret del ratolí sobre ell, apareix un menú desplegable que dóna diverses opcions per a canviar l'ordre dels nodes:

• A dalt de tot: posa el node escollit a dalt de tot de la llista formada pels ell i els seus germans.
• A sobre: posa el node sobre del node germà.
• A sota: posa el node sota del node germà.
• A baix de tot: posa el node escollit a baix de tot de la llista formada pels ell i els seus germans.
