EDICIÓN Y HERRAMIENTAS DE SIMPLIFICACIÓN DEL LINAJE

Edición del linaje

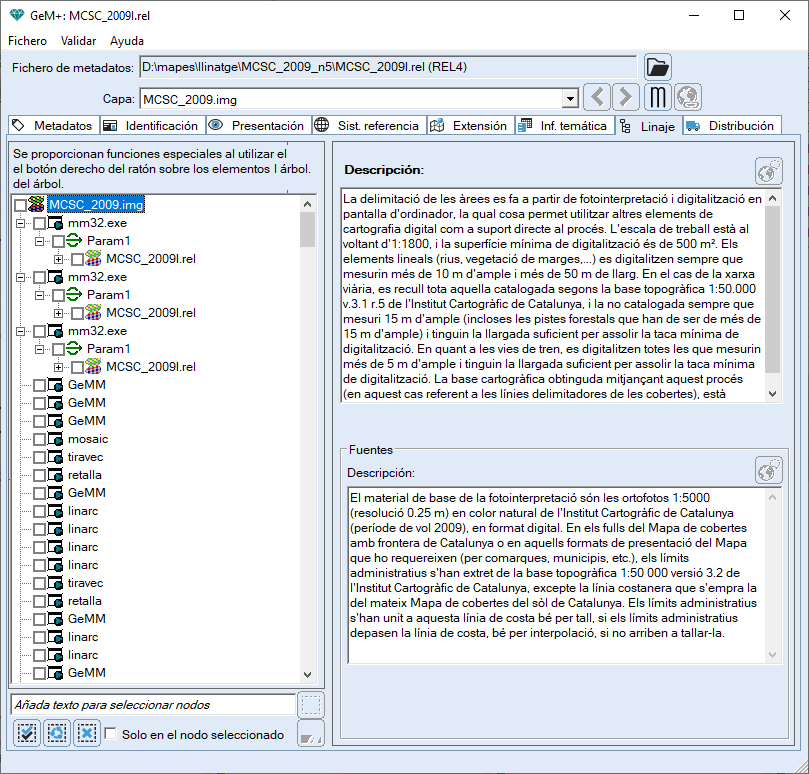

El linaje está organizado en forma de árbol, como se puede ver en esta imagen:

En este árbol cada nodo representa un elemento de los descritos aquí.
Hay disponibles varias opciones para añadir o eliminar nodos en este árbol. Cuando se presiona con el botón derecho del ratón sobre un nodo (nodo escogido) aparece un menú contextual con las siguientes opciones, según el tipo de nodo escogido:

• Añadir proceso: añade un proceso como hijo del nodo escogido descrito aquí.
• Añadir capa fuente: añade una capa fuente como hija del nodo escogido descrita aquí.
• Añadir parámetro de entrada o de salida [solo para nodo escogido que sea un proceso y el fichero sea en formato REL]: añade un parámetro de entrada o salida como hijo del nodo escogido descrito aquí.

Simplificación del linaje

En ocasiones se puede querer eliminar un conjunto de nodos. Para hacerlo hay que hacerlo uno a uno o seleccionando un conjunto y eliminarlo todo de golpe. Esta actuación (eliminar nodos seleccionados) se puede hacer sobre uno de los nodos del árbol, y afecta solo a sus hijos, o bien, sobre todo el árbol, escogiendo el nodo raíz (por ejemplo). Se permite actuar también de forma recursiva (aplicando la actuación a los hijos de los hijos). Además, se ofrece una herramienta para eliminar nodos repetidos y quedarse solo con el último introducido de todos ellos.

Selección de nodos

Al escoger un nodo y presionar sobre el botón derecho del ratón sobre él aparecen varias opciones para hacer una selección de sus nodos hijos. Una vez están seleccionados (aparece marcado el cuadrado de la izquierda de cada nodo seleccionado) se podrá, entonces, usar la herramienta de eliminar los nodos seleccionados. Esto puede ser útil para eliminar ciertos nodos que no se quieren conservar en el linaje (nodos repetidos, nodos no importantes,...). Por tanto, al presionar sobre el botón derecho del ratón aparece un menú con la opción "Seleccionar..." que, al desplegarse ofrece:

• Seleccionar todos los elementos del ítem: selecciona todos los elementos hijos del nodo escogido.
• Deseleccionar todos los elementos del ítem: deselecciona todos los elementos hijos del nodo escogido.
• Invertir la selección en todos los elementos del ítem: invierte la selección que haya en ese momento sobre los nodos hijos del nodo escogido.

Además, hay una herramienta de búsqueda que permite seleccionar ciertos nodos siguiendo un criterio léxico.

Para utilizar esta herramienta hay que decidir primero si se quiere actuar sobre todo el árbol o solo sobre un nodo concreto. En este último caso hay que seleccionar el nodo sobre el que actuar y activar la casilla "Solo en el nodo seleccionado". Una vez hecho esto podemos:

• Escribir la palabra clave en el espacio donde dice "Añadir texto para seleccionar nodos".
• Presionar el botón de los prismáticos para seleccionar todos los nodos cuyo nombre tenga al menos coincidencia parcial con la palabra escrita.
• O bien, presionar el botón de seleccionar todo para seleccionar todos los nodos del ítem.
• También se puede presionar el botón de invertir selección para invertir la selección ya hecha en todos los nodos del ítem.
• Si no se quiere seleccionar nada se puede deseleccionar todos los nodos del ítem con el botón correspondiente .

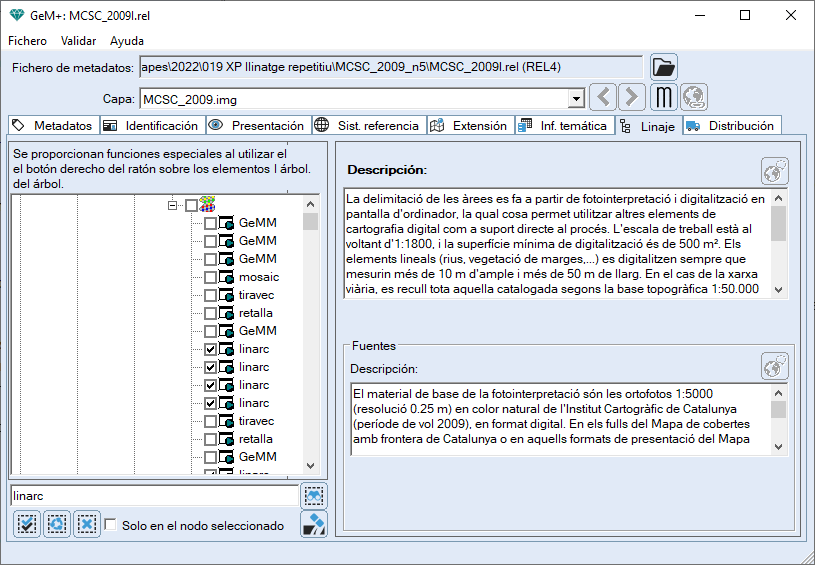

En este ejemplo se puede ver una selección por la palabra "linarc" donde después de presionar sobre los prismáticos se han seleccionado todos los nodos que se llaman linarc.

Eliminación de nodos

Una vez se han seleccionado los nodos a eliminar, por alguno de los métodos descritos o seleccionándolos directamente marcando la casilla que tienen al lado, se puede proceder a eliminarlos. Se puede hacer directamente con el botón o bien escoger el nodo sobre el que actuar y presionar sobre el botón derecho del ratón sobre él y escoger la opción "Eliminar|Eliminar elementos seleccionados del ítem". Aparte del método de selección hay otros métodos para eliminar ciertos nodos de golpe:

• Eliminar los procesos repetidos: elimina todos los procesos repetidos dentro del nodo escogido, dejando solo el más actual.
• Eliminar los procesos repetidos recursivamente: igual que el anterior, pero aplicándolo de forma recursiva.
• Eliminar las fuentes repetidas: elimina todas las fuentes repetidas dentro del nodo escogido, dejando solo la más actual.
• Eliminar las fuentes repetidas recursivamente: igual que el anterior, pero aplicándolo de forma recursiva.
• Eliminar los procesos y las fuentes repetidas: elimina todos los procesos y fuentes repetidos dentro del nodo escogido, dejando solo los más actuales.
• Eliminar los procesos y las fuentes repetidas recursivamente: igual que el anterior, pero aplicándolo de forma recursiva.

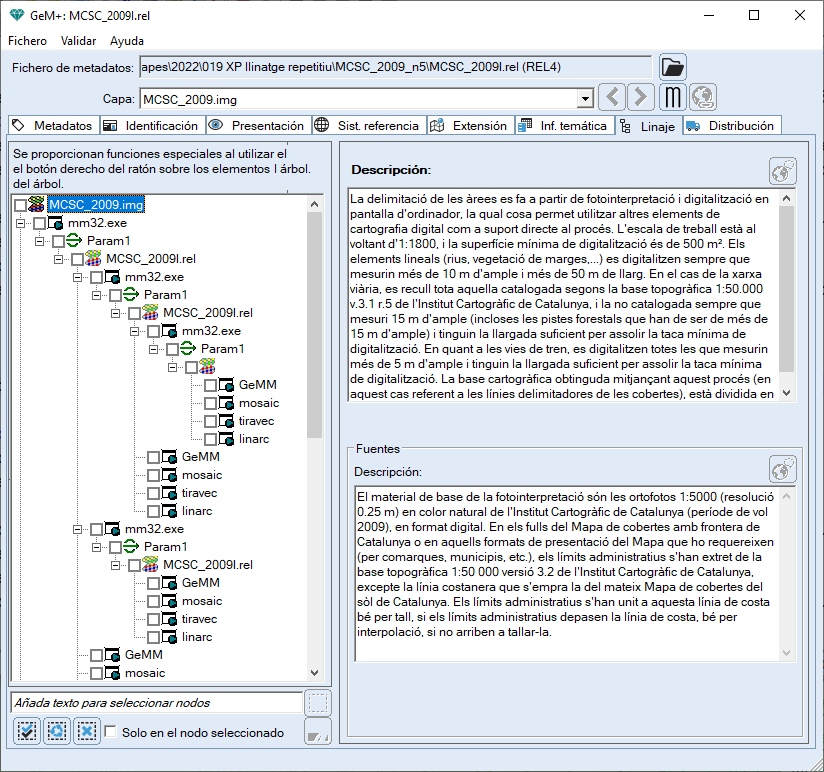

El criterio para saber si dos nodos son iguales es que tienen que tener el mismo número de hijos, mismo título, misma historia, etc... pero no la misma fecha. Ejemplo: si se tiene una capa resultado de pasar los mismos procesos varias veces pero se quiere simplificar el linaje de forma que solo quede un proceso de cada uno se podría escoger el nodo raíz, presionar el botón derecho del ratón sobre este nodo, escoger la opción "Eliminar los procesos y las fuentes repetidas recursivamente" y obtener por ejemplo esto:


Se ve que dentro de cada nodo no hay repeticiones y que si algún nodo está repetido (mm32.exe) es porque tiene un número diferente de hijos.

Cambio de orden en los nodos

Al escoger un nodo y presionar el botón derecho del ratón sobre él, aparece un menú desplegable que da varias opciones para cambiar el orden de los nodos:

• Arriba de todo: pone el nodo escogido arriba de todo de la lista formada por él y sus hermanos.
• Encima: pone el nodo encima del nodo hermano.
• Debajo: pone el nodo debajo del nodo hermano.
• Abajo de todo: pone el nodo escogido abajo de todo de la lista formada por él y sus hermanos.
